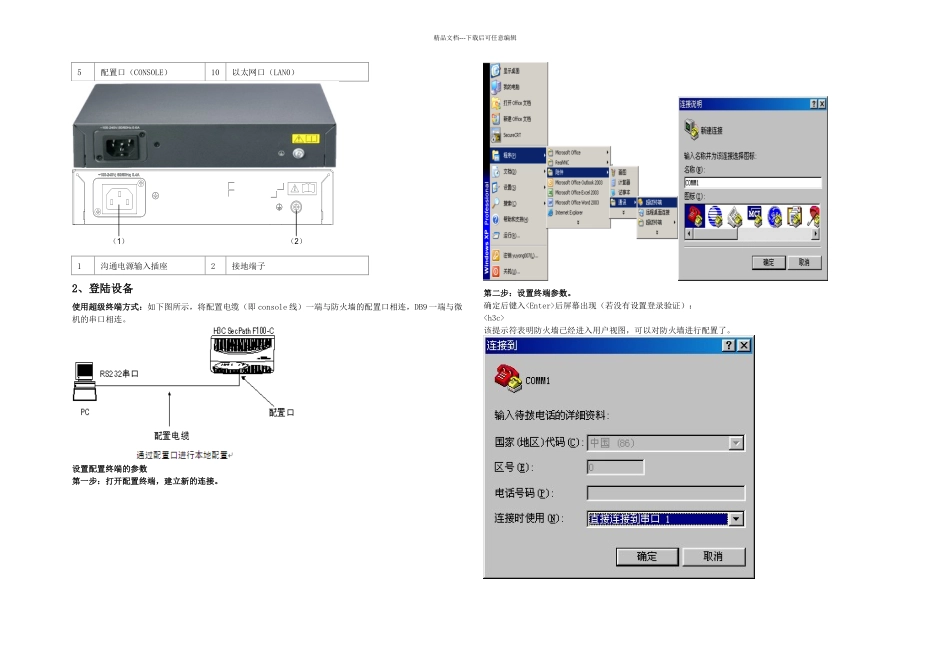

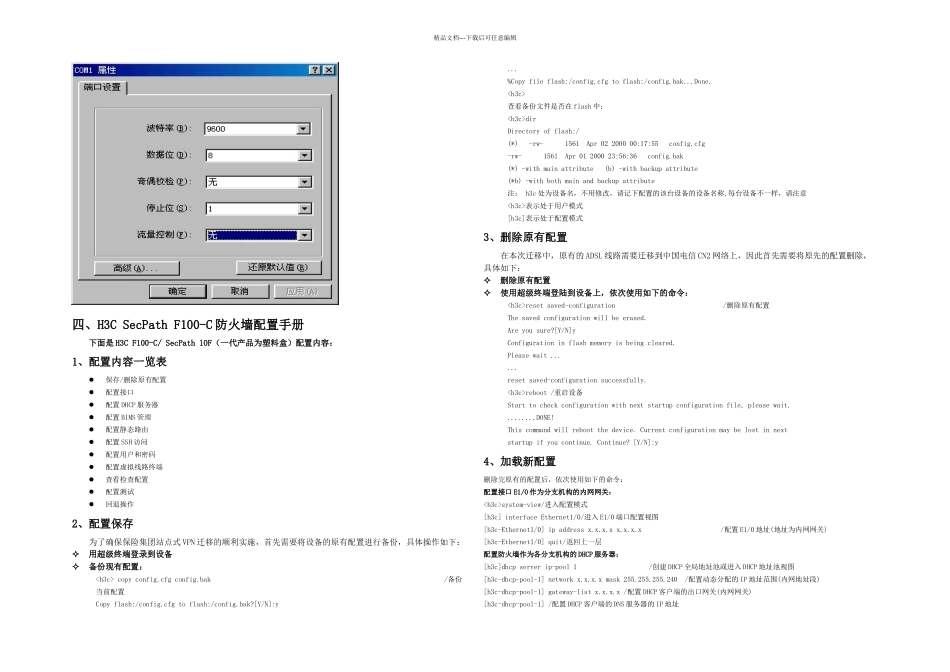

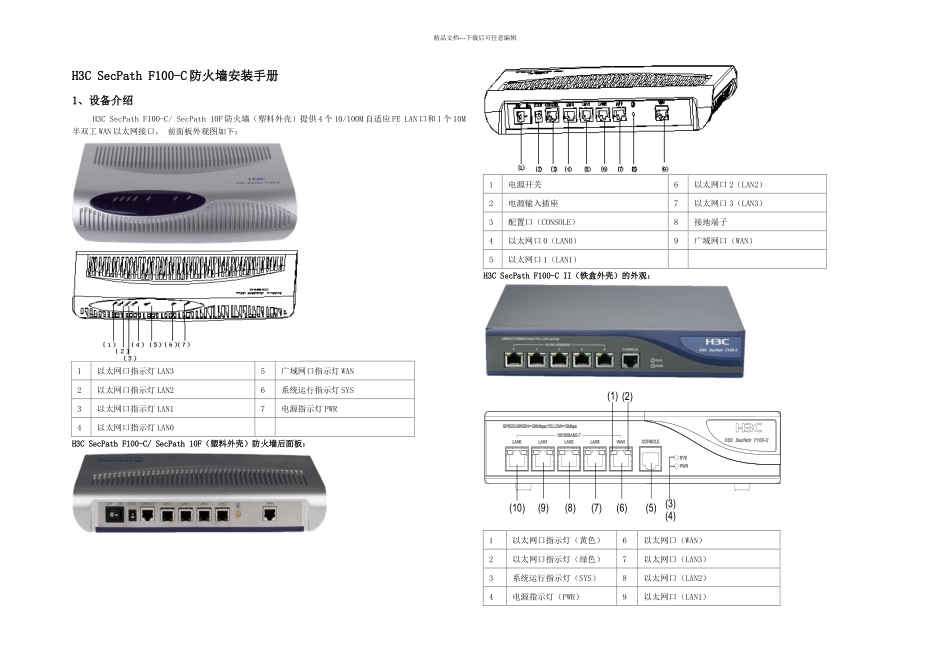

精品文档---下载后可任意编辑H3C SecPath F100-C 防火墙安装手册1、设备介绍H3C SecPath F100-C/ SecPath 10F 防火墙（塑料外壳）提供 4 个 10/100M 自适应 FE LAN 口和 1 个 10M 半双工 WAN 以太网接口。 前面板外观图如下：1以太网口指示灯 LAN35广域网口指示灯 WAN2以太网口指示灯 LAN26系统运行指示灯 SYS3以太网口指示灯 LAN17电源指示灯 PWR4以太网口指示灯 LAN0H3C SecPath F100-C/ SecPath 10F（塑料外壳）防火墙后面板：1电源开关6以太网口 2（LAN2）2电源输入插座7以太网口 3（LAN3）3配置口（CONSOLE）8接地端子4以太网口 0（LAN0）9广域网口（WAN）5以太网口 1（LAN1）H3C SecPath F100-C II（铁盒外壳）的外观：1以太网口指示灯（黄色）6以太网口（WAN）2以太网口指示灯（绿色）7以太网口（LAN3）3系统运行指示灯（SYS）8以太网口（LAN2）4电源指示灯（PWR）9以太网口（LAN1）(1) (2)(3)(4)(5)(6)(7)(8)(9)(10)精品文档---下载后可任意编辑5配置口（CONSOLE）10以太网口（LAN0）1沟通电源输入插座2接地端子2、登陆设备使用超级终端方式：如下图所示，将配置电缆（即 console 线）一端与防火墙的配置口相连，DB9 一端与微机的串口相连。 设置配置终端的参数第一步：打开配置终端，建立新的连接。第二步：设置终端参数。 确定后键入后屏幕出现（若没有设置登录验证）： 该提示符表明防火墙已经进入用户视图，可以对防火墙进行配置了。（1）（2）精品文档---下载后可任意编辑四、H3C SecPath F100-C 防火墙配置手册下面是 H3C F100-C/ SecPath 10F（一代产品为塑料盒）配置内容： 1、配置内容一览表保存/删除原有配置配置接口配置 DHCP 服务器配置 BIMS 管理配置静态路由配置 SSH 访问配置用户和密码配置虚拟线路终端查看检查配置配置测试回退操作2、配置保存为了确保保险集团站点式 VPN 迁移的顺利实施，首先需要将设备的原有配置进行备份，具体操作如下：用超级终端登录到设备备份现有配置： copy config.cfg config.bak /备份当前配置Copy flash:/config.cfg to flash:/config.bak?[Y/N]:y ... %Copy file flash:/config.cfg to flash:/config.bak...Done. 查看备份文件是否在 flash 中：dir Directory of flash:/ (*) -rw- 1561 Apr 02 2000 00:17:55 config.cfg -rw- 1561 ...
