HYPERMESH与ANSYSWORKBENCH的联合仿真

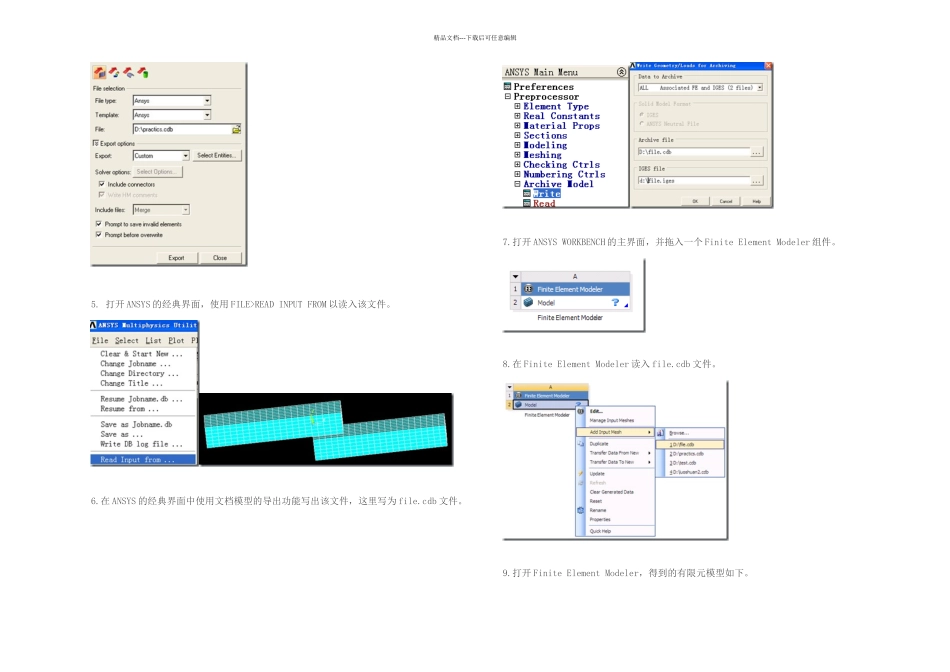

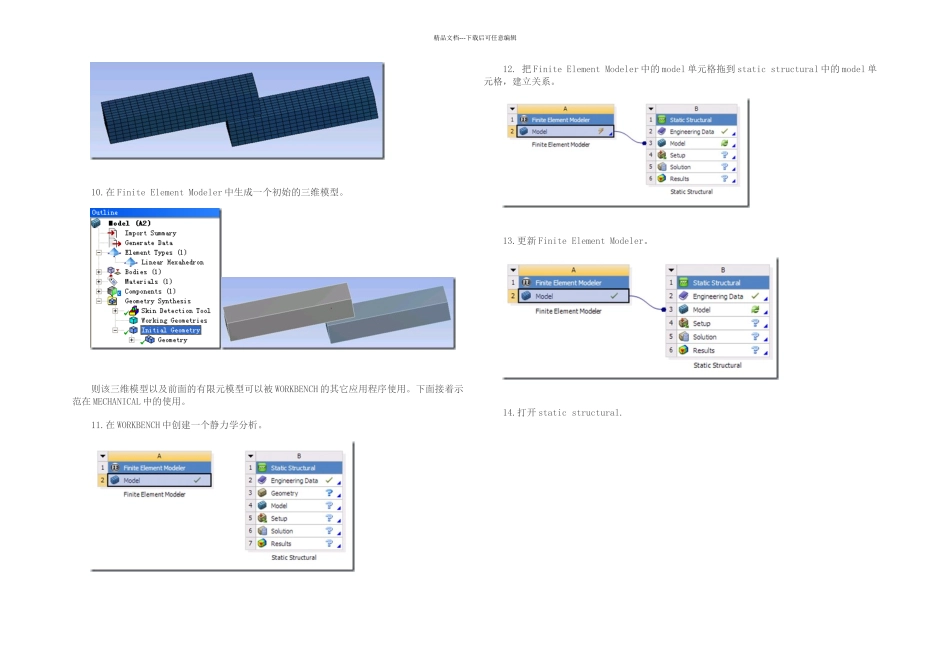

精品文档---下载后可任意编辑在有限元领域，HYPERMESH 是最有名气的网格划分软件，而 ANSYS WORKBENCH 是性能卓越的多物理场耦合分析软件，如何实现强强联合，使得可以用 HYPERMESH 对模型进行网格划分，然后导入到 ANSYS WORKBENCH 中进行分析，引起了许多 CAE 工程师的关注。但是无论是网络媒体，还是从公开发表的文献上，还没有看到相关的例子。有鉴于此，笔者对此问题进行探究，找到了一条合适的道路。下面从一个例子出发，一步步地说明如何使用二者进行联合仿真。例子如下。两根悬臂梁 A 和 B，一根在另外一根的上方，而二者之间略有间隙。现在左边悬臂梁上施加向下的均布载荷，考察当载荷集度渐渐增加时，该悬臂梁是如何压迫下边的悬臂梁，从而导致其发生变形的。使用二者进行联合仿真的操作主要步骤如下：1.在任何一款三维软件(如 SOLIDWORKS)中创建两根三维悬臂梁如下图所示，并另存为*.stp 格式文件。2.在 HYPERMESH 中打开此模型，并划分网格。3. 在 HYPERMESH 的组件管理器中定义单元类型，材料，并设置组件管理器。4. 在 HYPERMESH 中导出有限元模型到 ANSYS。这里得到一个 practics.CDB 文件。该文件可以被 ANSYS 的经典界面读入。精品文档---下载后可任意编辑5. 打开 ANSYS 的经典界面，使用 FILE>READ INPUT FROM 以读入该文件。6.在 ANSYS 的经典界面中使用文档模型的导出功能写出该文件，这里写为 file.cdb 文件。7.打开 ANSYS WORKBENCH 的主界面，并拖入一个 Finite Element Modeler 组件。8.在 Finite Element Modeler 读入 file.cdb 文件。9.打开 Finite Element Modeler，得到的有限元模型如下。精品文档---下载后可任意编辑10.在 Finite Element Modeler 中生成一个初始的三维模型。则该三维模型以及前面的有限元模型可以被 WORKBENCH 的其它应用程序使用。下面接着示范在 MECHANICAL 中的使用。11.在 WORKBENCH 中创建一个静力学分析。12. 把 Finite Element Modeler 中的 model 单元格拖到 static structural 中的 model 单元格，建立关系。13.更新 Finite Element Modeler。14.打开 static structural.精品文档---下载后可任意编辑15.添加固定端边界条件，并施加载荷。16.进行分析并查看位移云图。也可以查看应力云图由此该问题求解结束。 可见，使用上述方式，可以结合二者的优点，从而可以对一个复杂问题进行高效的仿真。实际上，就一般的问题而言，使用 ANSYS WORKBENCH 已经足够，不需要动用 HYPERMESH 的大驾以划分网格。只是对于非常复杂的模型，此时网格的质量对于结果影响重大时，才需要这样操作。
