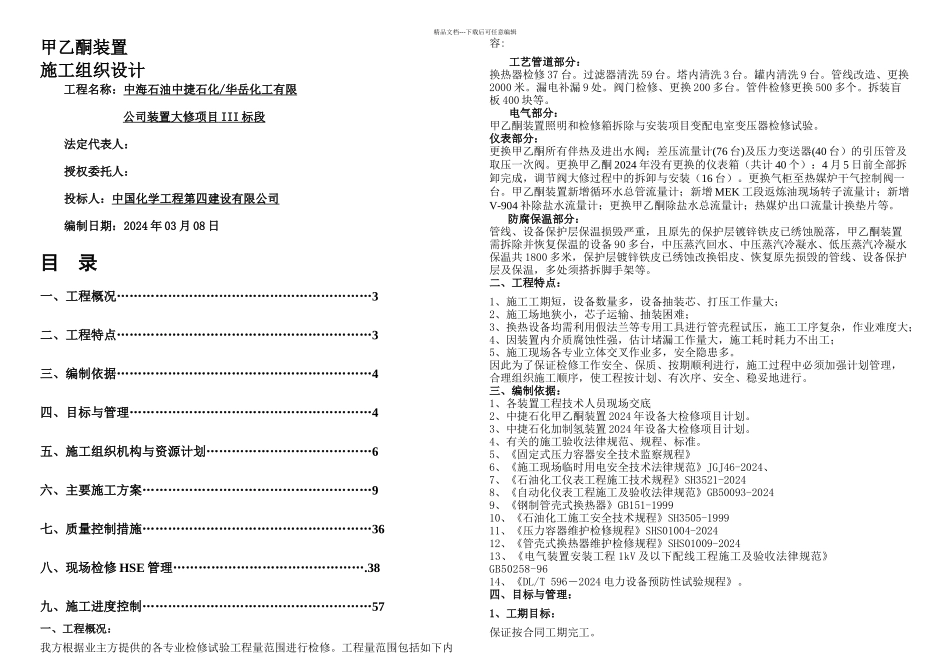

III施工组织设计甲乙酮装置

精品文档---下载后可任意编辑甲乙酮装置施工组织设计工程名称：中海石油中捷石化 / 华岳化工有限 公司装置大修项目 III 标段 法定代表人：授权委托人：投标人：中国化学工程第四建设有限公司编制日期：2024 年 03 月 08 日目 录一、工程概况……………………………………………………3二、工程特点……………………………………………………3三、编制依据……………………………………………………4四、目标与管理…………………………………………………4五、施工组织机构与资源计划…………………………………6六、主要施工方案………………………………………………9七、质量控制措施………………………………………………36八、现场检修 HSE 管理……………………………………….38九、施工进度控制………………………………………………57一、工程概况：我方根据业主方提供的各专业检修试验工程量范围进行检修。工程量范围包括如下内容:工艺管道部分：换热器检修 37 台。过滤器清洗 59 台。塔内清洗 3 台。罐内清洗 9 台。管线改造、更换2000 米。漏电补漏 9 处。阀门检修、更换 200 多台。管件检修更换 500 多个。拆装盲板 400 块等。电气部分：甲乙酮装置照明和检修箱拆除与安装项目变配电室变压器检修试验。仪表部分：更换甲乙酮所有伴热及进出水阀；差压流量计(76 台)及压力变送器(40 台）的引压管及取压一次阀。更换甲乙酮 2024 年没有更换的仪表箱（共计 40 个）：4 月 5 日前全部拆卸完成，调节阀大修过程中的拆卸与安装（16 台）。更换气柜至热媒炉干气控制阀一台。甲乙酮装置新增循环水总管流量计；新增 MEK 工段返炼油现场转子流量计；新增V-904 补除盐水流量计；更换甲乙酮除盐水总流量计；热媒炉出口流量计换垫片等。防腐保温部分：管线、设备保护层保温损毁严重，且原先的保护层镀锌铁皮已绣蚀脱落，甲乙酮装置需拆除并恢复保温的设备 90 多台，中压蒸汽回水、中压蒸汽冷凝水、低压蒸汽冷凝水保温共 1800 多米，保护层镀锌铁皮已绣蚀改换铝皮、恢复原先损毁的管线、设备保护层及保温，多处须搭拆脚手架等。二、工程特点：1、施工工期短，设备数量多，设备抽装芯、打压工作量大；2、施工场地狭小，芯子运输、抽装困难；3、换热设备均需利用假法兰等专用工具进行管壳程试压，施工工序复杂，作业难度大；4、因装置内介质腐蚀性强，估计堵漏工作量大，施工耗时耗力不出工；5、施工...
