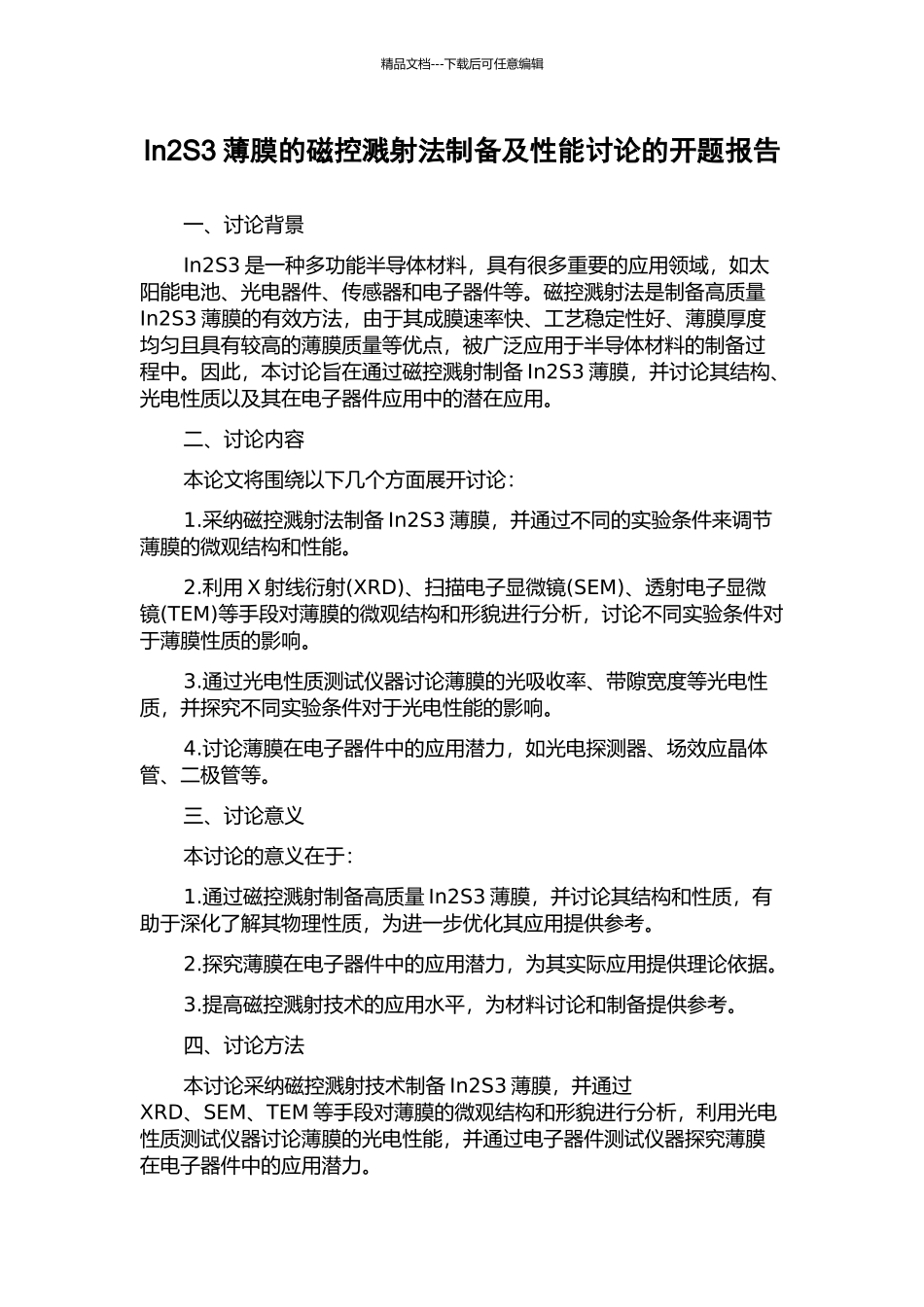

In2S3薄膜的磁控溅射法制备及性能研究的开题报告

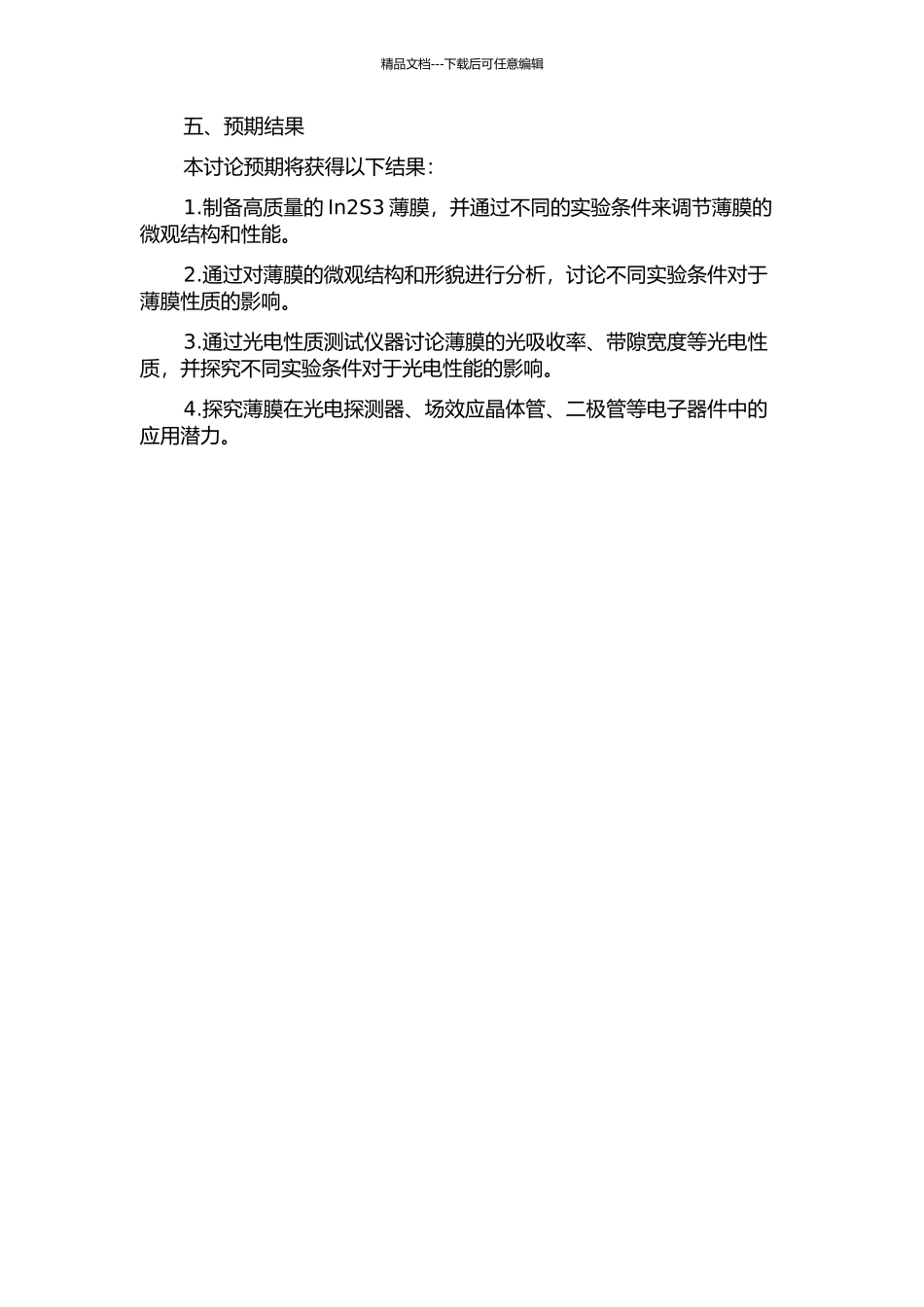

精品文档---下载后可任意编辑In2S3 薄膜的磁控溅射法制备及性能讨论的开题报告一、讨论背景In2S3 是一种多功能半导体材料，具有很多重要的应用领域，如太阳能电池、光电器件、传感器和电子器件等。磁控溅射法是制备高质量In2S3 薄膜的有效方法，由于其成膜速率快、工艺稳定性好、薄膜厚度均匀且具有较高的薄膜质量等优点，被广泛应用于半导体材料的制备过程中。因此，本讨论旨在通过磁控溅射制备 In2S3 薄膜，并讨论其结构、光电性质以及其在电子器件应用中的潜在应用。二、讨论内容本论文将围绕以下几个方面展开讨论：1.采纳磁控溅射法制备 In2S3 薄膜，并通过不同的实验条件来调节薄膜的微观结构和性能。2.利用 X 射线衍射(XRD)、扫描电子显微镜(SEM)、透射电子显微镜(TEM)等手段对薄膜的微观结构和形貌进行分析，讨论不同实验条件对于薄膜性质的影响。3.通过光电性质测试仪器讨论薄膜的光吸收率、带隙宽度等光电性质，并探究不同实验条件对于光电性能的影响。4.讨论薄膜在电子器件中的应用潜力，如光电探测器、场效应晶体管、二极管等。三、讨论意义本讨论的意义在于：1.通过磁控溅射制备高质量 In2S3 薄膜，并讨论其结构和性质，有助于深化了解其物理性质，为进一步优化其应用提供参考。2.探究薄膜在电子器件中的应用潜力，为其实际应用提供理论依据。3.提高磁控溅射技术的应用水平，为材料讨论和制备提供参考。四、讨论方法本讨论采纳磁控溅射技术制备 In2S3 薄膜，并通过XRD、SEM、TEM 等手段对薄膜的微观结构和形貌进行分析，利用光电性质测试仪器讨论薄膜的光电性能，并通过电子器件测试仪器探究薄膜在电子器件中的应用潜力。精品文档---下载后可任意编辑五、预期结果本讨论预期将获得以下结果：1.制备高质量的 In2S3 薄膜，并通过不同的实验条件来调节薄膜的微观结构和性能。2.通过对薄膜的微观结构和形貌进行分析，讨论不同实验条件对于薄膜性质的影响。3.通过光电性质测试仪器讨论薄膜的光吸收率、带隙宽度等光电性质，并探究不同实验条件对于光电性能的影响。4.探究薄膜在光电探测器、场效应晶体管、二极管等电子器件中的应用潜力。
