InGaPGaAs-HBT工艺射频ESD保护电路的开题报告

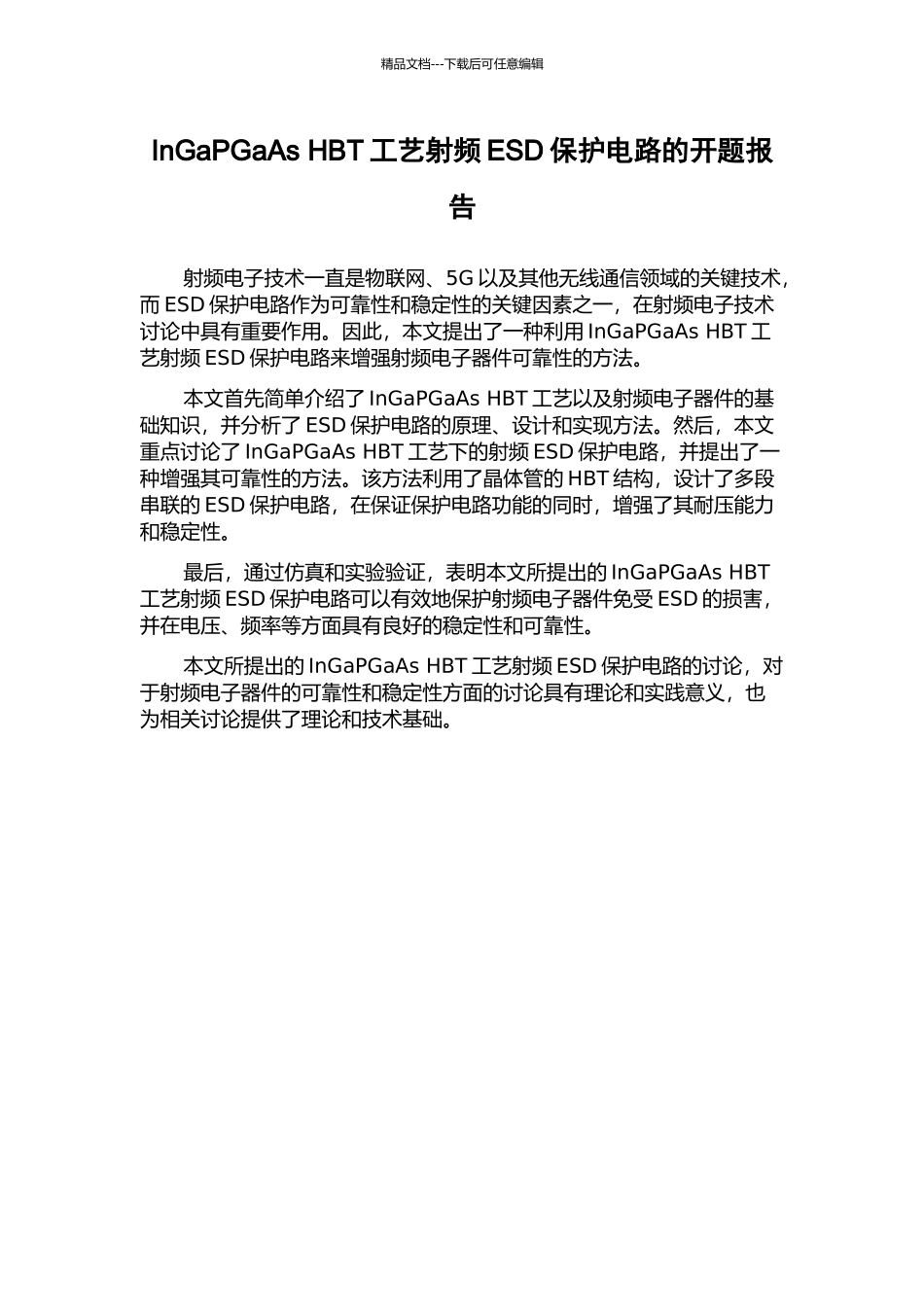

InGaPGaAs-HBT工艺射频ESD保护电路的开题报告_第1页
1/1
精品文档---下载后可任意编辑InGaPGaAs HBT 工艺射频 ESD 保护电路的开题报告射频电子技术一直是物联网、5G 以及其他无线通信领域的关键技术,而 ESD 保护电路作为可靠性和稳定性的关键因素之一,在射频电子技术讨论中具有重要作用。因此,本文提出了一种利用 InGaPGaAs HBT 工艺射频 ESD 保护电路来增强射频电子器件可靠性的方法。本文首先简单介绍了 InGaPGaAs HBT 工艺以及射频电子器件的基础知识,并分析了 ESD 保护电路的原理、设计和实现方法。然后,本文重点讨论了 InGaPGaAs HBT 工艺下的射频 ESD 保护电路,并提出了一种增强其可靠性的方法。该方法利用了晶体管的 HBT 结构,设计了多段串联的 ESD 保护电路,在保证保护电路功能的同时,增强了其耐压能力和稳定性。最后,通过仿真和实验验证,表明本文所提出的 InGaPGaAs HBT工艺射频 ESD 保护电路可以有效地保护射频电子器件免受 ESD 的损害,并在电压、频率等方面具有良好的稳定性和可靠性。本文所提出的 InGaPGaAs HBT 工艺射频 ESD 保护电路的讨论,对于射频电子器件的可靠性和稳定性方面的讨论具有理论和实践意义,也为相关讨论提供了理论和技术基础。
