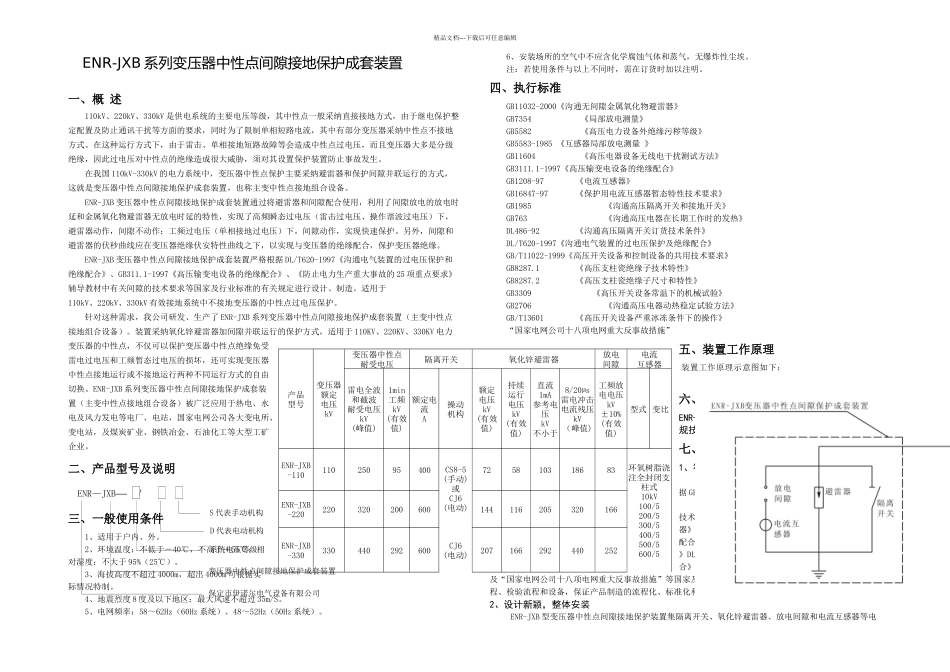

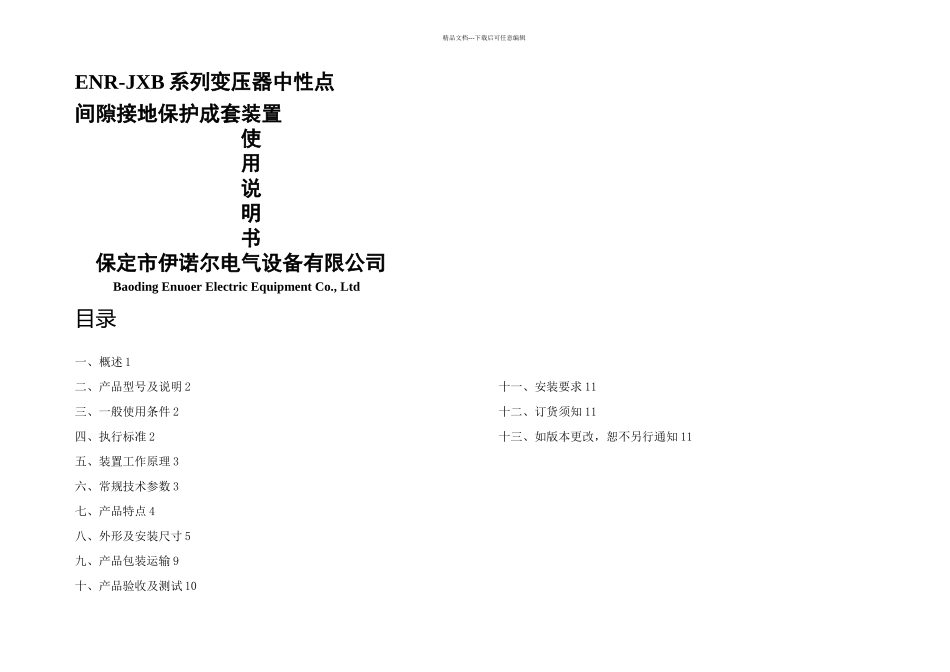

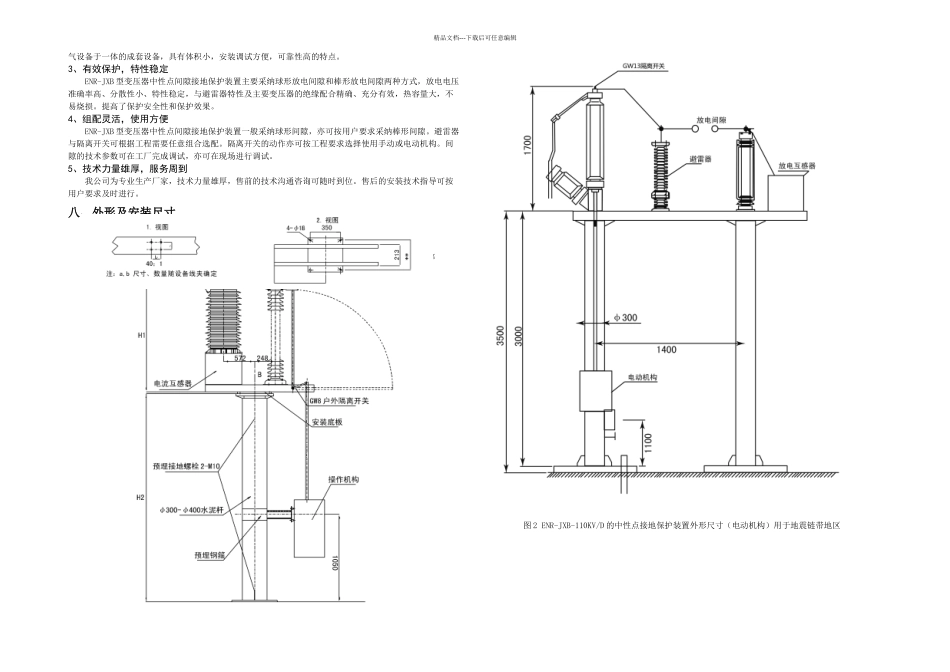

精品文档---下载后可任意编辑ENR-JXB 系列变压器中性点间隙接地保护成套装置使用说明书保定市伊诺尔电气设备有限公司Baoding Enuoer Electric Equipment Co., Ltd目录一、概述 1二、产品型号及说明 2三、一般使用条件 2四、执行标准 2五、装置工作原理 3六、常规技术参数 3七、产品特点 4八、外形及安装尺寸 5九、产品包装运输 9十、产品验收及测试 10十一、安装要求 11十二、订货须知 11十三、如版本更改，恕不另行通知 11S 代表手动机构D 代表电动机构系统电压等级变压器中性点间隙接地保护成套装置保定市伊诺尔电气设备有限公司精品文档---下载后可任意编辑ENR-JXB 系列变压器中性点间隙接地保护成套装置一、概 述110kV、220kV、330kV 是供电系统的主要电压等级，其中性点一般采纳直接接地方式，由于继电保护整定配置及防止通讯干扰等方面的要求，同时为了限制单相短路电流，其中有部分变压器采纳中性点不接地方式。在这种运行方式下，由于雷击、单相接地短路故障等会造成中性点过电压，而且变压器大多是分级绝缘，因此过电压对中性点的绝缘造成很大威胁，须对其设置保护装置防止事故发生。在我国 110kV-330kV 的电力系统中，变压器中性点保护主要采纳避雷器和保护间隙并联运行的方式，这就是变压器中性点间隙接地保护成套装置，也称主变中性点接地组合设备。ENR-JXB 变压器中性点间隙接地保护成套装置通过将避雷器和间隙配合使用，利用了间隙放电的放电时延和金属氧化物避雷器无放电时延的特性，实现了高频瞬态过电压（雷击过电压、操作谐波过电压）下，避雷器动作，间隙不动作；工频过电压（单相接地过电压）下，间隙动作，实现快速保护。另外，间隙和避雷器的伏秒曲线应在变压器绝缘伏安特性曲线之下，以实现与变压器的绝缘配合，保护变压器绝缘。ENR-JXB 变压器中性点间隙接地保护成套装置严格根据 DL/T620-1997《沟通电气装置的过电压保护和绝缘配合》、GB311.1-1997《高压输变电设备的绝缘配合》、《防止电力生产重大事故的 25 项重点要求》辅导教材中有关间隙的技术要求等国家及行业标准的有关规定进行设计、制造。适用于110kV、220kV、330kV 有效接地系统中不接地变压器的中性点过电压保护。 针对这种需求，我公司研发、生产了 ENR-JXB 系列变压器中性点间隙接地保护成套装置（主变中性点接地组合设备）。装置采纳氧化锌避雷器加间隙并联运行的保护方式，适用于 110KV、220KV、330KV 电力变压器的...
