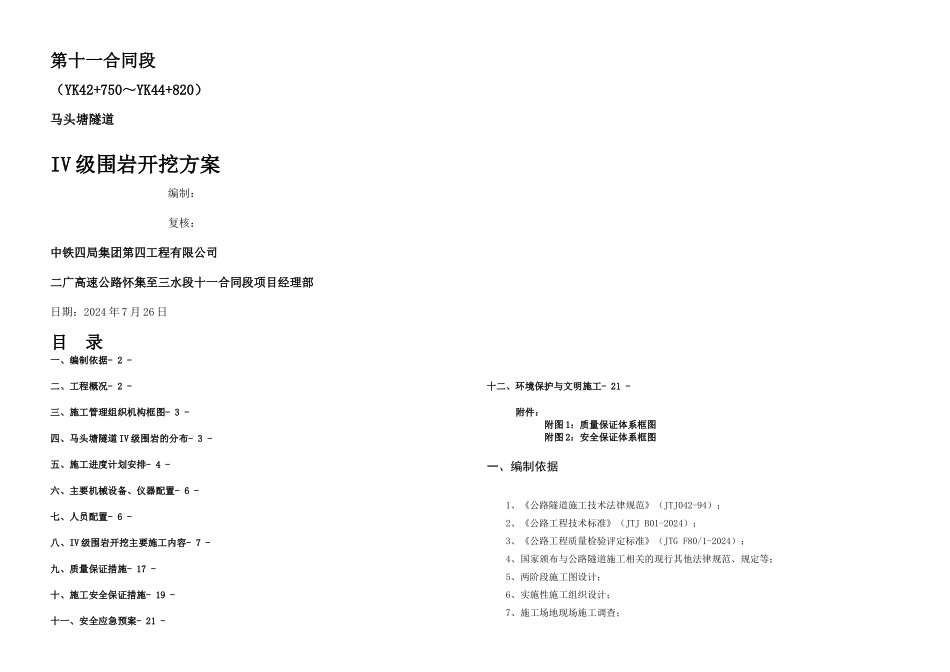

IV级围岩施工技术方案

第十一合同段（YK42+750～YK44+820）马头塘隧道IV 级围岩开挖方案编制：复核：中铁四局集团第四工程有限公司二广高速公路怀集至三水段十一合同段项目经理部日期：2024 年 7 月 26 日目 录一、编制依据- 2 -二、工程概况- 2 -三、施工管理组织机构框图- 3 -四、马头塘隧道 IV 级围岩的分布- 3 -五、施工进度计划安排- 4 -六、主要机械设备、仪器配置- 6 -七、人员配置- 6 -八、IV 级围岩开挖主要施工内容- 7 -九、质量保证措施- 17 -十、施工安全保证措施- 19 -十一、安全应急预案- 21 -十二、环境保护与文明施工- 21 -附件：附图 1：质量保证体系框图附图 2：安全保证体系框图一、编制依据1、《公路隧道施工技术法律规范》（JTJ042-94）；2、《公路工程技术标准》（JTJ B01-2024）；3、《公路工程质量检验评定标准》（JTG F80/1-2024）；4、国家颁布与公路隧道施工相关的现行其他法律规范、规定等；5、两阶段施工图设计；6、实施性施工组织设计；7、施工场地现场施工调查；项目经理：刘 俊项目副经理：吕成志总工程师：张奎工程技术部（刘光才）安全质量部（钮小祥）物资设备部（杨永平）财 务 部 （谢海斌）施工场地试验室（周宝玉）综合办公室（郑允灿）计划合同部（郑晓东）精品文档---下载后可任意编辑8、我公司的施工能力和类似工程施工经验。二、工程概况马头塘隧道为上下行分离式隧道，设计为单向三车道，跨度大，进口端位于四会市石狗镇田心屋村，出口端位于石狗镇马头塘村，最大埋深约 103m。隧道左线：ZK42+905～ZK43+940，长1035m，为长隧道。隧道右线：YK42+915～YK43+867，长 952m，为中隧道，左右线间距 30m。隧道左线进、出口均为削竹式洞门，右线进、出口均采纳台阶式洞门。隧道左线平面除进口段 204.95m 位于 R=2700m 的圆曲线上外，余均设为直线，纵断面设坡率+2.2%和-0.52%的双向坡；隧道右线平面除出口段 309.72m 位于 R=3600m 的圆曲线上外，余均设为直线，纵断面设坡率+2.2%和-0.508%的双向坡。隧道区内丘陵地貌，山丘叠起，较为连续，所穿越山体顶部最大标高 147m，最大埋深 96m。左右线进出口侧均有天然冲沟，且右线进出口段均存在浅埋、偏压等不良情况，出口地下水以股状泉眼出流。左、右线均分布有 IV 级围岩，稳定性差，处理不当会发生拱部坍塌，侧壁失稳，雨季有渗水或涌水。隧道区内分布有 F2 和 F8 两处断裂，受其影响，附近 IV 级围岩岩体较为破裂...
