JUKI贴片机操作指引

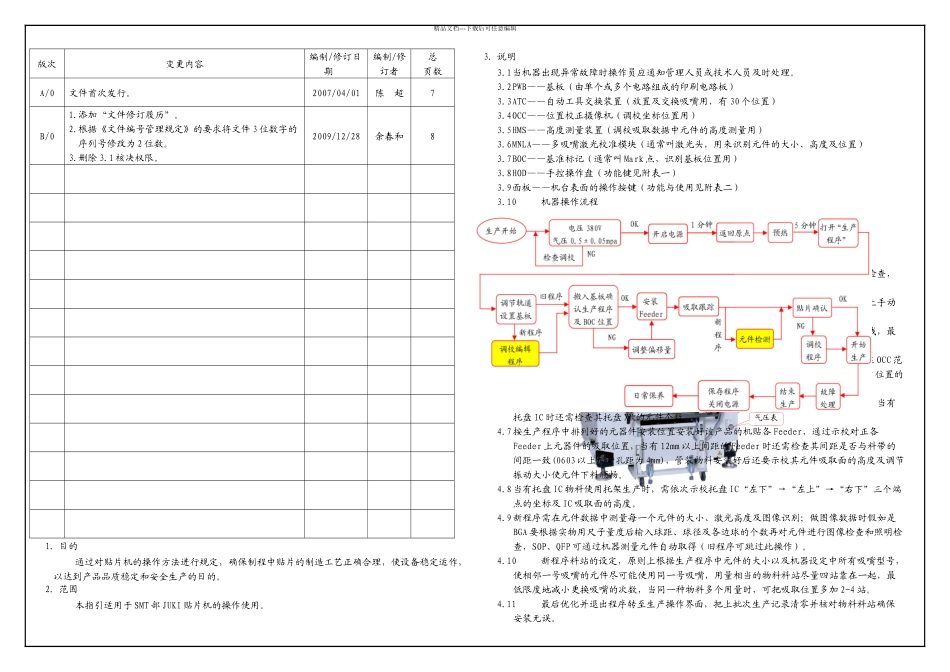

JUKI贴片机操作指引_第1页
1/3

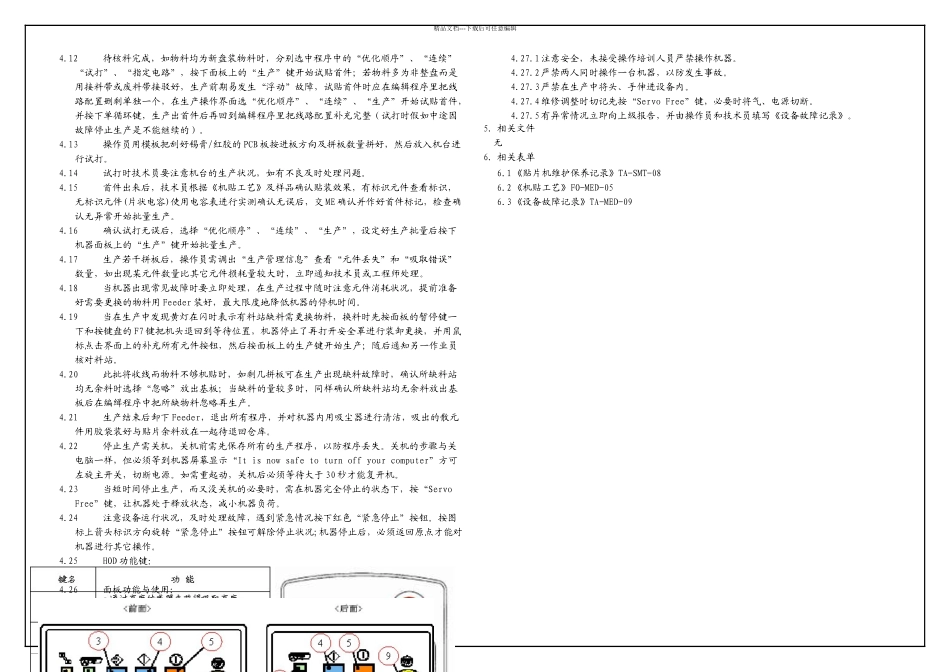

JUKI贴片机操作指引_第2页
2/3
JUKI贴片机操作指引_第3页
3/3
指示灯紧急停止气压表电源开关Feeder键盘鼠标精品文档---下载后可任意编辑版次变更内容编制/修订日期编制/修订者总页数A/0文件首次发行。2007/04/01陈 超7B/01.添加“文件修订履历”。2.根据《文件编号管理规定》的要求将文件 3 位数字的序列号修改为 2 位数。3.删除 3.1 核决权限。2009/12/28余春和81. 目的通过对贴片机的操作方法进行规定,确保制程中贴片的制造工艺正确合理,使设备稳定运作,以达到产品品质稳定和安全生产的目的。2. 范围本指引适用于 SMT 部 JUKI 贴片机的操作使用。3. 说明3.1当机器出现异常故障时操作员应通知管理人员或技术人员及时处理。3.2PWB——基板(由单个或多个电路组成的印刷电路板)3.3ATC——自动工具交换装置(放置及交换吸嘴用,有 30 个位置)3.4OCC——位置校正摄像机(调校坐标位置用)3.5HMS——高度测量装置(调校吸取数据中元件的高度测量用)3.6MNLA——多吸嘴激光校准模块(通常叫激光头,用来识别元件的大小、高度及位置)3.7BOC——基准标记(通常叫 Mark 点,识别基板位置用)3.8HOD——手控操作盘(功能键见附表一)3.9面板——机台表面的操作按键(功能与使用见附表二)3.10机器操作流程4. 操作指引4.1 下图为 JUKI-2050 贴片机正面立体图4.2 参照“机器操作流程”进行开机作业,参照《贴片机维护保养记录》对设备进行日常检查,确保设备处于正常的使用状态。4.3 转线时,按所生产产品要求调整轨道宽度、定位针及停止档的位置,并用基板在轨道上手动推行,保证轨道宽度适中、过板顺畅。4.4 如两台或多台机串机生产时,还需把中间的接驳台电源打开,并接好输入与输出信号线,最后把轨道调整到与前后两机的宽度适合。4.5 若为旧程序,先在“编辑程序”中“搬入基板”,确认 BOC 位置在 OCC 范围内。如不在 OCC 范围内需调整基板 X 轴或 Y 轴的偏移数据,直到正常为止(偏移数据的调整不会影响贴片位置的偏移,只改变贴片机头部 OCC 识别 BOC 的位置)。4.6 检查程序里基板数据中线路配置是否正确,贴片数据和元件数据中元件忽略是否正确,当有托盘 IC 时还需检查其托盘 XY 的元件个数。4.7 按生产程序中排列好的元器件安装位置安装好该产品的机贴各 Feeder,通过示校对正各Feeder 上元器件的吸取位置,当有 12mm 以上间距的 Feeder 时还需检查其间距是否与料带的间距一致(0603 以上编带孔距为 4mm),管装物料安装好后还要示校其元件吸取面...
