JT电压互感器现场测试仪说明书

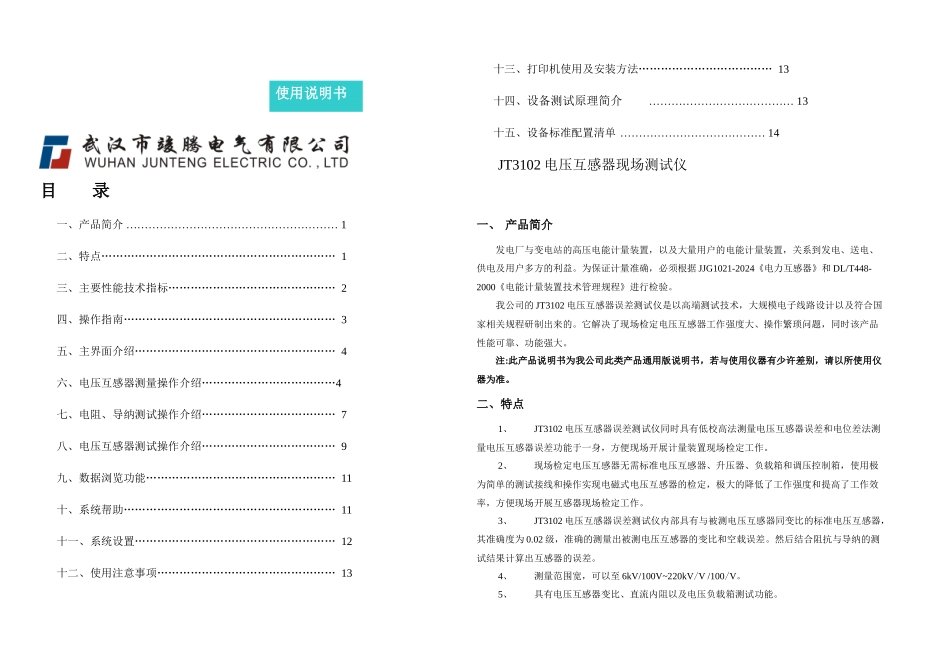

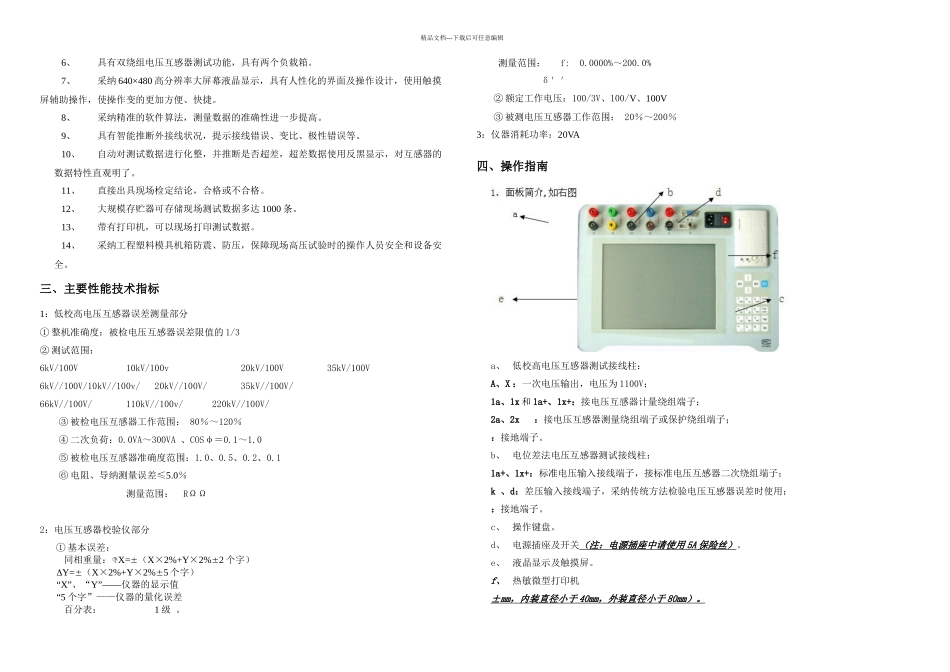

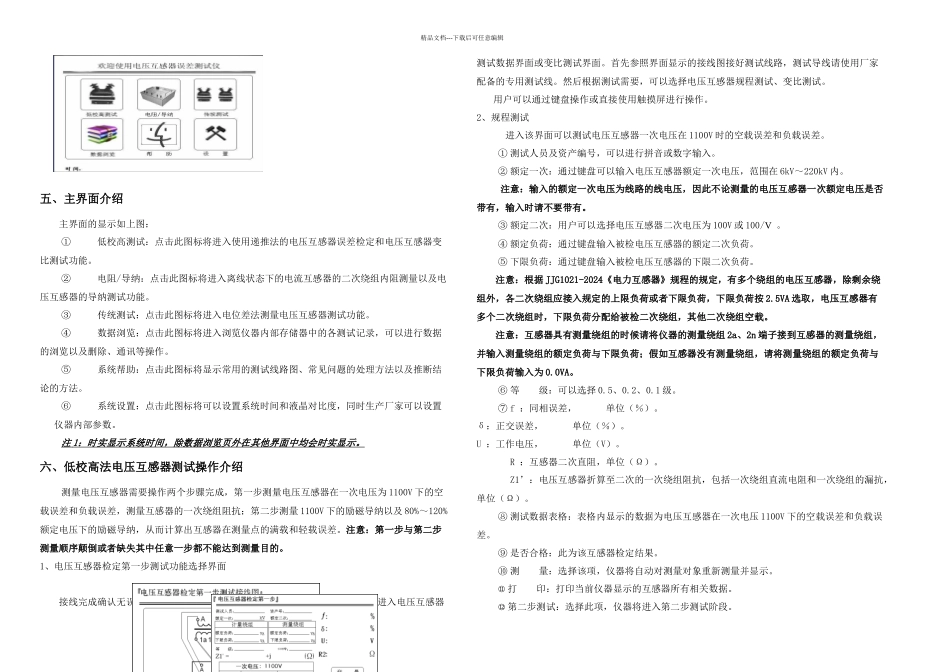

目 录一、产品简介 ………………………………………………… 1二、特点……………………………………………………… 1三、主要性能技术指标……………………………………… 2四、操作指南………………………………………………… 3五、主界面介绍……………………………………………… 4六、电压互感器测量操作介绍………………………………4七、电阻、导纳测试操作介绍……………………………… 7八、电压互感器测试操作介绍……………………………… 9九、数据浏览功能…………………………………………… 11十、系统帮助………………………………………………… 11十一、系统设置……………………………………………… 12十二、使用注意事项………………………………………… 13十三、打印机使用及安装方法……………………………… 13十四、设备测试原理简介………………………………… 13十五、设备标准配置清单 ………………………………… 14JT3102 电压互感器现场测试仪一、 产品简介发电厂与变电站的高压电能计量装置，以及大量用户的电能计量装置，关系到发电、送电、供电及用户多方的利益。为保证计量准确，必须根据 JJG1021-2024《电力互感器》和 DL/T448-2000《电能计量装置技术管理规程》进行检验。我公司的 JT3102 电压互感器误差测试仪是以高端测试技术，大规模电子线路设计以及符合国家相关规程研制出来的。它解决了现场检定电压互感器工作强度大、操作繁琐问题，同时该产品性能可靠、功能强大。注:此产品说明书为我公司此类产品通用版说明书，若与使用仪器有少许差别，请以所使用仪器为准。二、特点1、JT3102 电压互感器误差测试仪同时具有低校高法测量电压互感器误差和电位差法测量电压互感器误差功能于一身，方便现场开展计量装置现场检定工作。2、现场检定电压互感器无需标准电压互感器、升压器、负载箱和调压控制箱，使用极为简单的测试接线和操作实现电磁式电压互感器的检定，极大的降低了工作强度和提高了工作效率，方便现场开展互感器现场检定工作。3、JT3102 电压互感器误差测试仪内部具有与被测电压互感器同变比的标准电压互感器，其准确度为 0.02 级，准确的测量出被测电压互感器的变比和空载误差。然后结合阻抗与导纳的测试结果计算出互感器的误差。4、测量范围宽，可以至 6kV/100V~220kV/V /100/V。5、具有电压互感器变比、直流内阻以及电压负载箱测试功能。使用说明书精品文档---下载...
