KE多轴钻孔机电气控制特点

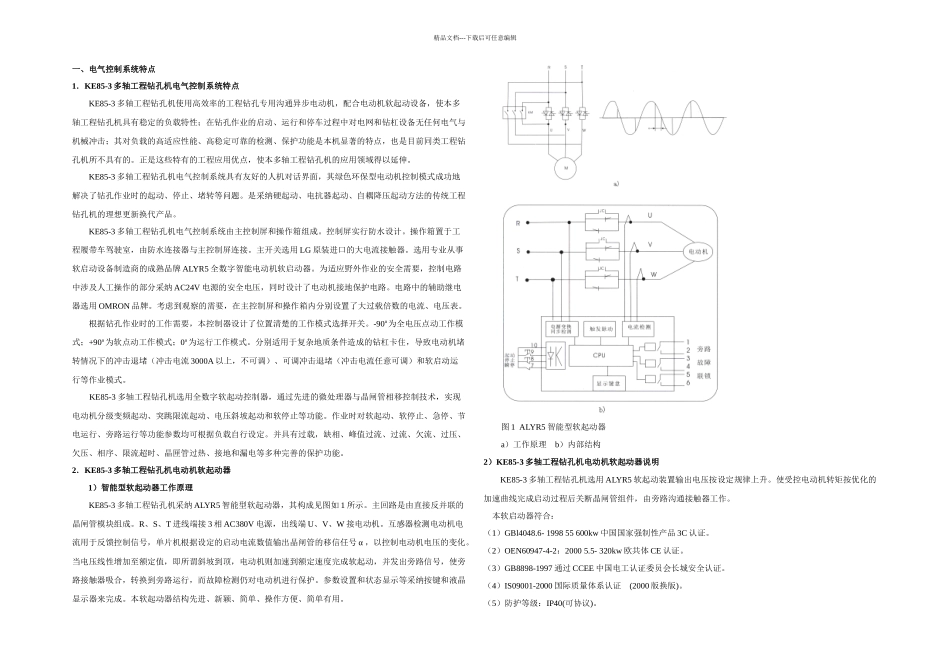

精品文档---下载后可任意编辑一、电气控制系统特点1．KE85-3 多轴工程钻孔机电气控制系统特点KE85-3 多轴工程钻孔机使用高效率的工程钻孔专用沟通异步电动机，配合电动机软起动设备，使本多轴工程钻孔机具有稳定的负载特性；在钻孔作业的启动、运行和停车过程中对电网和钻杠设备无任何电气与机械冲击；其对负载的高适应性能、高稳定可靠的检测、保护功能是本机显著的特点，也是目前同类工程钻孔机所不具有的。正是这些特有的工程应用优点，使本多轴工程钻孔机的应用领域得以延伸。KE85-3 多轴工程钻孔机电气控制系统具有友好的人机对话界面，其绿色环保型电动机控制模式成功地解决了钻孔作业时的起动、停止、堵转等问题。是采纳硬起动、电抗器起动、自耦降压起动方法的传统工程钻孔机的理想更新换代产品。KE85-3 多轴工程钻孔机电气控制系统由主控制屏和操作箱组成。控制屏实行防水设计。操作箱置于工程履带车驾驶室，由防水连接器与主控制屏连接。主开关选用 LG 原装进口的大电流接触器。选用专业从事软启动设备制造商的成熟品牌 ALYR5 全数字智能电动机软启动器。为适应野外作业的安全需要，控制电路中涉及人工操作的部分采纳 AC24V 电源的安全电压，同时设计了电动机接地保护电路。电路中的辅助继电器选用 OMRON 品牌。考虑到观察的需要，在主控制屏和操作箱内分别设置了大过载倍数的电流、电压表。根据钻孔作业时的工作需要，本控制器设计了位置清楚的工作模式选择开关。-90o为全电压点动工作模式；+90o为软点动工作模式；0o为运行工作模式。分别适用于复杂地质条件造成的钻杠卡住，导致电动机堵转情况下的冲击退堵（冲击电流 3000A 以上，不可调）、可调冲击退堵（冲击电流任意可调）和软启动运行等作业模式。KE85-3 多轴工程钻孔机选用全数字软起动控制器，通过先进的微处理器与晶闸管相移控制技术，实现电动机分级变频起动、突跳限流起动、电压斜坡起动和软停止等功能。作业时对软起动、软停止、急停、节电运行、旁路运行等功能参数均可根据负载自行设定。并具有过载，缺相、峰值过流、过流、欠流、过压、欠压、相序、限流超时、晶匣管过热、接地和漏电等多种完善的保护功能。2．KE85-3 多轴工程钻孔机电动机软起动器1）智能型软起动器工作原理KE85-3 多轴工程钻孔机采纳 ALYR5 智能型软起动器，其构成见图如 1 所示。主回路是由直接反并联的晶闸管模块组成。R、S、T 进线端接 3 相 AC380V 电源，出线端 U、V、W...
