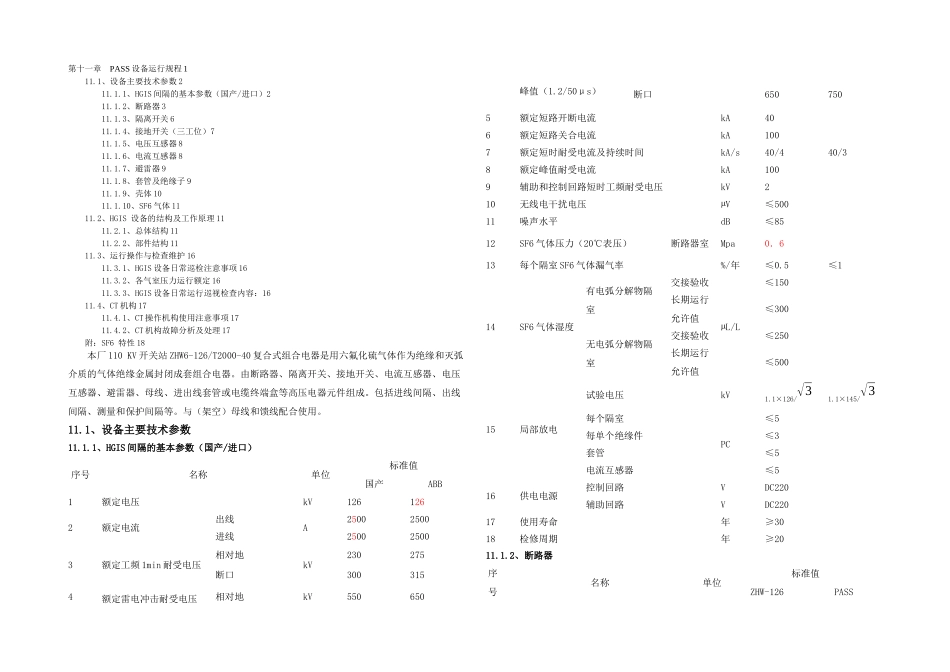

KVGIS设备运行规程_第1页
1/7

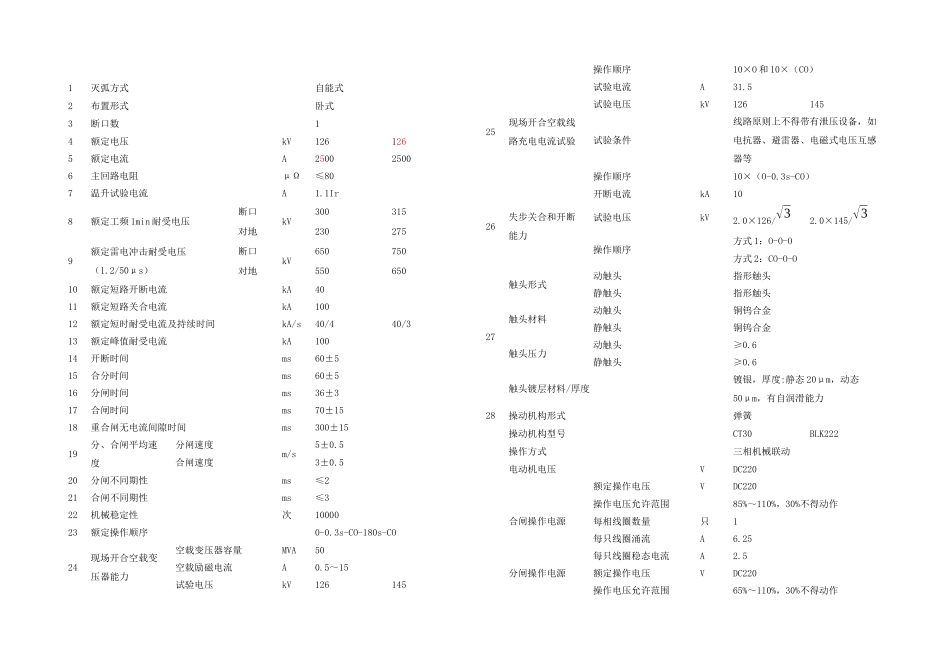

KVGIS设备运行规程_第2页
2/7

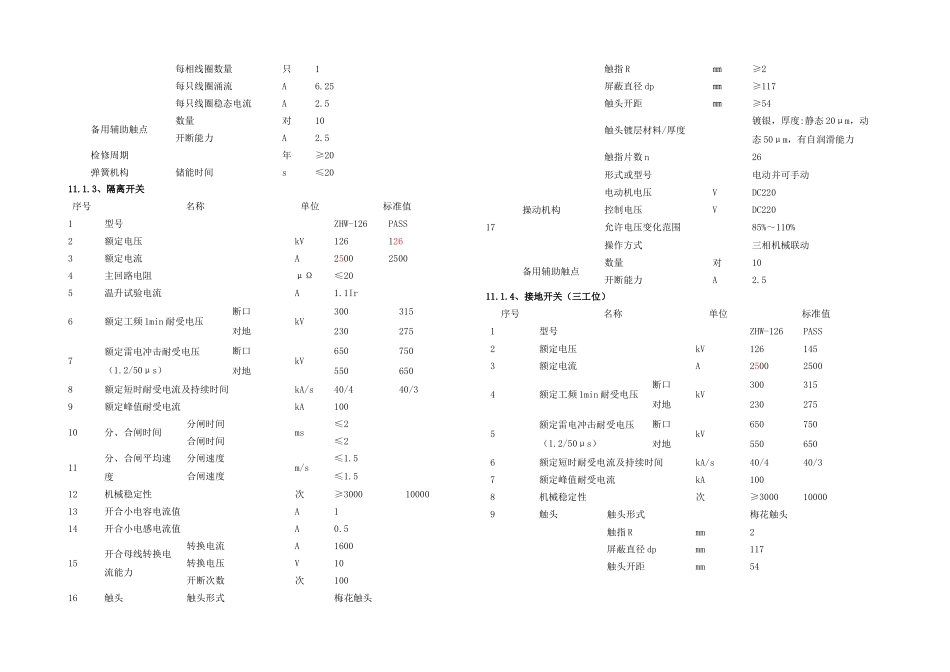

KVGIS设备运行规程_第3页
3/7
第十一章 PASS 设备运行规程 111.1、设备主要技术参数 211.1.1、HGIS 间隔的基本参数(国产/进口)211.1.2、断路器 311.1.3、隔离开关 611.1.4、接地开关(三工位)711.1.5、电压互感器 811.1.6、电流互感器 811.1.7、避雷器 911.1.8、套管及绝缘子 911.1.9、壳体 1011.1.10、SF6 气体 1111.2、HGIS 设备的结构及工作原理 1111.2.1、总体结构 1111.2.2、部件结构 1111.3、运行操作与检查维护 1611.3.1、HGIS 设备日常巡检注意事项 1611.3.2、各气室压力运行额定 1611.3.3、HGIS 设备日常运行巡视检查内容:1611.4、CT 机构 1711.4.1、CT 操作机构使用注意事项 1711.4.2、CT 机构故障分析及处理 17附:SF6 特性 18本厂 110 KV 开关站 ZHW6-126/T2000-40 复合式组合电器是用六氟化硫气体作为绝缘和灭弧介质的气体绝缘金属封闭成套组合电器。由断路器、隔离开关、接地开关、电流互感器、电压互感器、避雷器、母线、进出线套管或电缆终端盒等高压电器元件组成。包括进线间隔、出线间隔、测量和保护间隔等。与(架空)母线和馈线配合使用。11.1、设备主要技术参数11.1.1、HGIS 间隔的基本参数(国产/进口)序号名称单位标准值国产ABB1额定电压kV1261262额定电流出线A25002500进线250025003额定工频 1min 耐受电压相对地kV230275断口3003154额定雷电冲击耐受电压相对地kV550650峰值(1.2/50μs)断口6507505额定短路开断电流kA406额定短路关合电流kA1007额定短时耐受电流及持续时间kA/s40/440/38额定峰值耐受电流kA1009辅助和控制回路短时工频耐受电压kV210无线电干扰电压µV≤50011噪声水平dB≤8512SF6 气体压力(20℃表压)断路器室Mpa0.613每个隔室 SF6 气体漏气率%/年≤0.5≤114SF6 气体湿度有电弧分解物隔室交接验收µL/L≤150长期运行允许值≤300无电弧分解物隔室交接验收≤250长期运行允许值≤50015局部放电试验电压kV1.1×126/√31.1×145/√3每个隔室PC≤5每单个绝缘件≤3套管≤5电流互感器≤516供电电源控制回路VDC220辅助回路VDC22017使用寿命年≥3018检修周期年≥2011.1.2、断路器序号名称单位标准值ZHW-126PASS1灭弧方式自能式2布置形式卧式3断口数14额定电压kV1261265额定电流A250025006主回路电阻μΩ≤807温升试验电流A1.1Ir8额定工频 1min 耐受电压断口kV300315对地2302759额定雷电冲击耐受电压(1.2/50μs)断口kV650750对地55065010额定短路开断电流kA4011额定短路关合电流kA10012额定...
