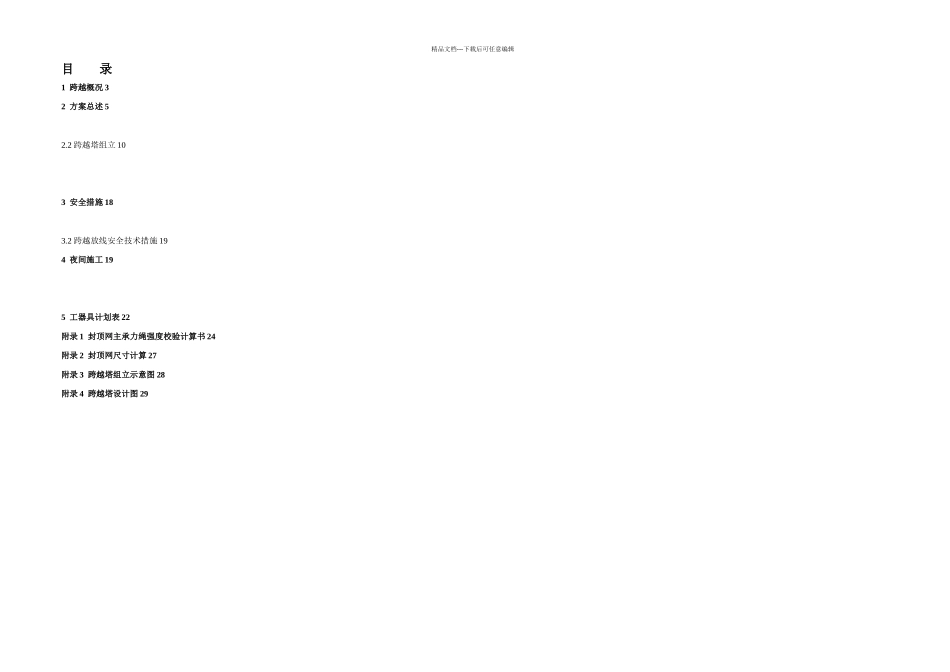

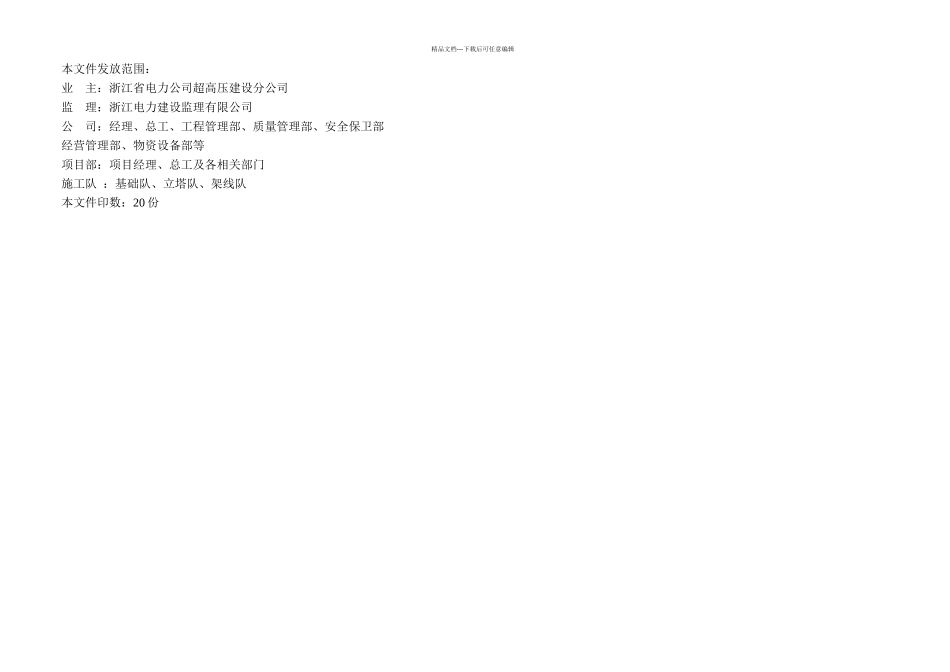

二○一一年二月精品文档---下载后可任意编辑本文件发放范围：业 主：浙江省电力公司超高压建设分公司监 理：浙江电力建设监理有限公司公 司：经理、总工、工程管理部、质量管理部、安全保卫部经营管理部、物资设备部等项目部：项目经理、总工及各相关部门施工队 ：基础队、立塔队、架线队本文件印数：20 份精品文档---下载后可任意编辑目 录1 跨越概况 32 方案总述 52.2 跨越塔组立 103 安全措施 183.2 跨越放线安全技术措施 194 夜间施工 195 工器具计划表 22附录 1 封顶网主承力绳强度校验计算书 24附录 2 封顶网尺寸计算 27附录 3 跨越塔组立示意图 28附录 4 跨越塔设计图 29图 1 当前回路布置示意图放 线 滑车已架导线432m43m30m132# 塔131# 塔120m图2 131# ～132# 塔跨越档平断面图沪杭高铁77°39´沪杭高速18°46´14m174m精品文档---下载后可任意编辑跨越沪杭高速铁路封网方案1 跨越概况本工程为在 5418 线双回路老塔上增加一回线。当前 5418 线三相占用上横担左右两相，及中横担左边一相。目前架线需要的是在中横担右边一相和下横担左右两相架线。示意图如下：沪杭高速铁路穿越 5418 线 131#～132#档，跨越点高铁标注里程为 0509-0511（水泥墩号375#-376#）。交跨档平断面如图 2 所示。交跨档主要参数见表 1：表 1 交跨档主要参数一览表高铁跨越档档距432m被跨铁路边线离 132#塔直线距离74m线路与高铁交叉跨越角77°39´131#塔呼高48m132#塔呼高30m跨越地点地形平地高铁跨越档所在耐张段#129—#132 长度高铁跨越档所在耐张放线段导线型号中相：4*JL/G1A-400/35下相：4*JL/G2A-400/35跨越处高铁断面尺寸：（ 高 度 以 为 #132 基 准面）轨面高度接触网高度总高度宽度表 2 #131~#132 跨越处铁塔塔型及档距一览表塔号塔型呼高转角档距#131SZV2A48m0432m#132SJT1A30m左转 18°46′11m图 3 跨越档塔型示意图#132 SJT1A （ 30 ）#131 SZV2A （ 48 ）现场准备跨越塔基础跨越塔组装展放 Φ8 迪尼玛绳主索道安装封顶网安装跨越架线拆除封顶网清理现场工作许可图 4 跨越施工工艺流程图展放 Φ4 迪尼玛绳精品文档---下载后可任意编辑2 方案总述本方案以高速铁路的安全运行为第一。为了确保高速铁路运行的安全，根据现场的地形条件，决定采纳在跨越高铁两侧新组立 2 基专用跨越塔，分别为跨越塔 A 和跨越塔 B。在跨越塔之间布置封顶网之后，再进行跨越耐张...
