kw太阳能光伏发电系统设计方案VIP专享

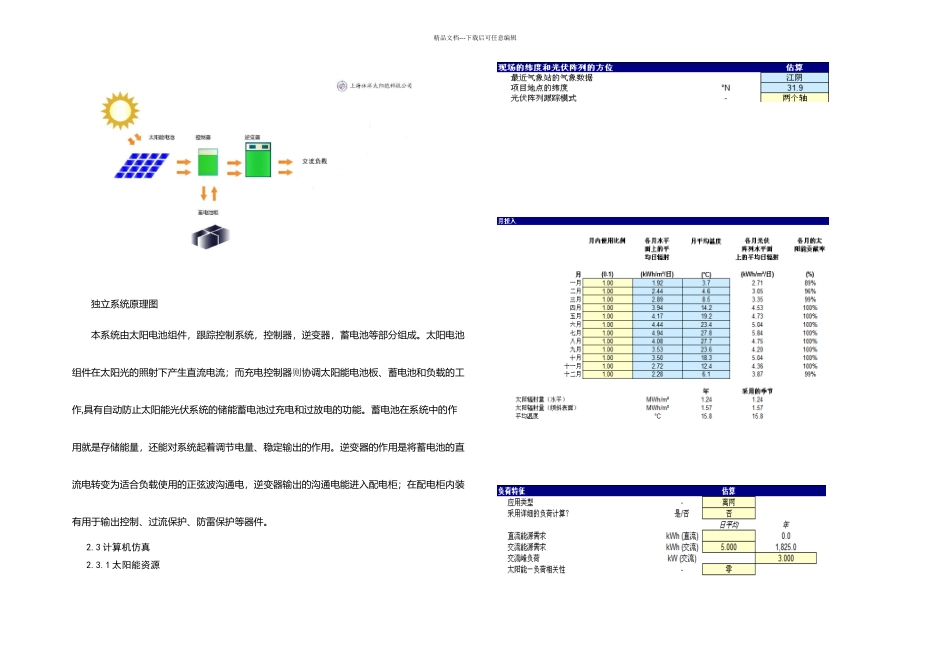

太阳能光伏发电是新能源和可再生能源的重要组成部分，由于它集开发利用绿色可再生能源、改善生态环境、改善人民生活条件于一体，被认为是当今世界上最有进展前景的新能源技术，因而越来越受到人们的青睐。随着世界光伏市场需求持续高速增长、我国《可再生能源法》的颁布实施以及我国光伏企业在国际光伏市场上举足轻重的良好表现，我国光伏技术应用呈现了前所未有的快速增长的态势并表现出强大的生命力。它的广泛应用是保护生态环境、走经济社会可持续进展的必由之路。太阳能发电的利用通常有两种方式，一种是将太阳能发电系统所发出的电力输送到电网中供给其他负载使用，而在需要用电的时候则从电网中猎取电能，称谓并网发电方式。另一种是依靠蓄电池来进行能量存储的所谓独立发电方式，它主要用于因架设线路困难市电无法到达的场合，应用十分广泛。光伏发电系统的要求因本系统仅是一个参考项目，所以这里就只设计一个 2.88kWp 的小型系统，平均每天发电kWh,可供一个 1kW 的负载工作小时。2.系统方案现场资源和环境条件江阴市位于北纬 31°40’34”至 31°57’36”，东经 119°至 120°34’30”。气候为亚热带北纬湿润季风区，冬季干冷多晴，夏季湿热雷雨。年降水量 1041.6 毫米，年平均气温℃。具有气候温柔、雨量充沛、四季分明等特点。其中 4 月-10 月平均温度在 10℃以上，最冷为 1 月份，平均温度℃；最热月 7 月份，平均温度℃。Nature Resources:MonthAir temperatureRelative humidityDaily solar radiation - horizontalAtmospheric pressureWind speedEarth temperature°C%kWh/m2/dkPam/s°CJanuary76.50%February75.30%March75.50%April76.20%May78.70%June83.40%July86.20%August86.50%September82.60%October1777.90%November76.70%December676.50%4 Annual79.30%2.2 光伏系统方案的确定本项目采纳独立型光伏系统方案。系统由电池组件 PV 阵列，充电控制器、逆变器、蓄电池等部件组成。(原理图如下:)精品文档---下载后可任意编辑独立系统原理图本系统由太阳电池组件，跟踪控制系统，控制器，逆变器，蓄电池等部分组成。太阳电池组件在太阳光的照射下产生直流电流；而充电控制器则协调太阳能电池板、蓄电池和负载的工作,具有自动防止太阳能光伏系统的储能蓄电池过充电和过放电的功能。蓄电池在系统中的作用就是存储能量，还能对系统起着调节电量、稳定输出的作用。逆变器的作用是将蓄电池的直流电转...
