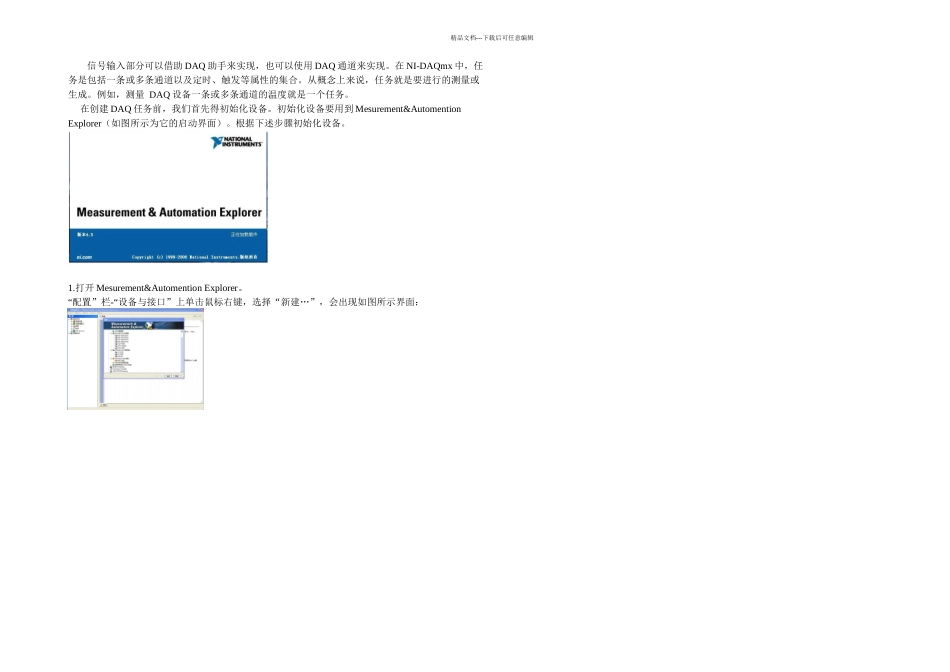

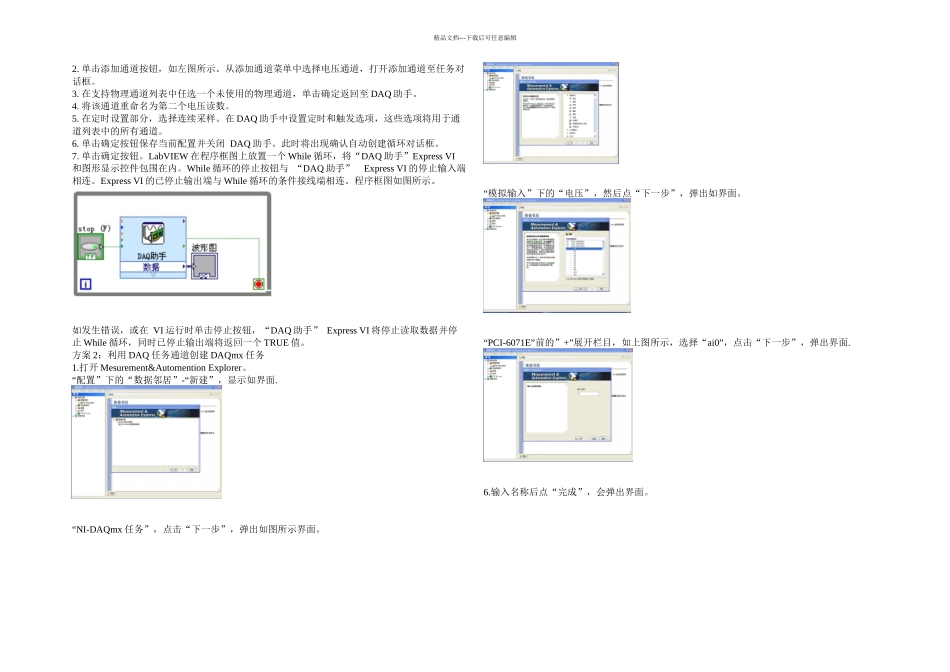

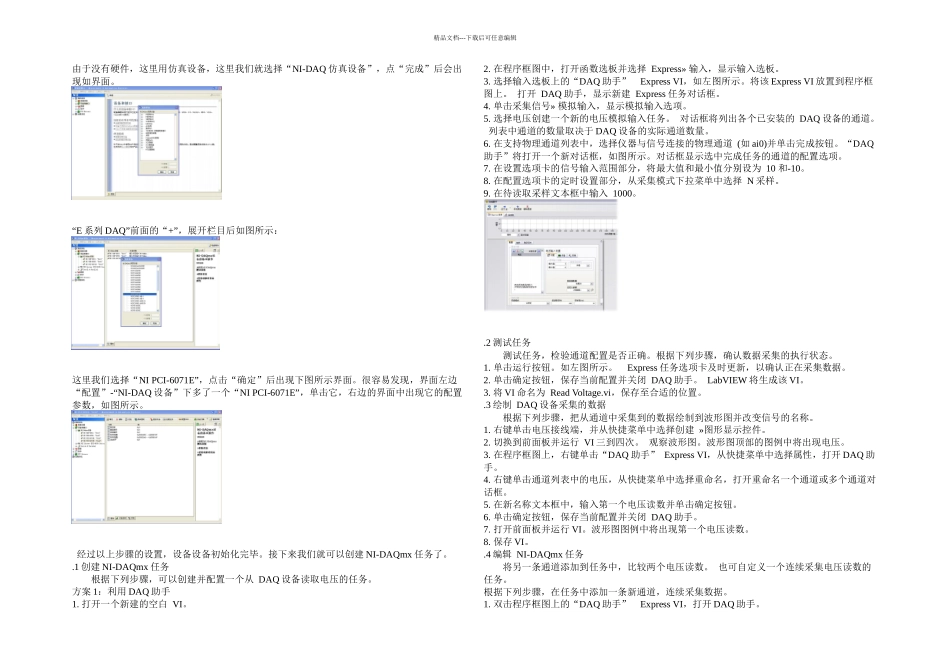

精品文档---下载后可任意编辑信号输入部分可以借助 DAQ 助手来实现，也可以使用 DAQ 通道来实现。在 NI-DAQmx 中，任务是包括一条或多条通道以及定时、触发等属性的集合。从概念上来说，任务就是要进行的测量或生成。例如，测量 DAQ 设备一条或多条通道的温度就是一个任务。 在创建 DAQ 任务前，我们首先得初始化设备。初始化设备要用到 Mesurement&Automention Explorer（如图所示为它的启动界面）。根据下述步骤初始化设备。1.打开 Mesurement&Automention Explorer。“配置”栏-“设备与接口”上单击鼠标右键，选择“新建…”，会出现如图所示界面：精品文档---下载后可任意编辑由于没有硬件，这里用仿真设备，这里我们就选择“NI-DAQ 仿真设备”，点“完成”后会出现如界面。“E 系列 DAQ”前面的“+”，展开栏目后如图所示：这里我们选择“NI PCI-6071E”，点击“确定”后出现下图所示界面。很容易发现，界面左边“配置”-“NI-DAQ 设备”下多了一个“NI PCI-6071E”，单击它，右边的界面中出现它的配置参数，如图所示。 经过以上步骤的设置，设备设备初始化完毕。接下来我们就可以创建 NI-DAQmx 任务了。.1 创建 NI-DAQmx 任务根据下列步骤，可以创建并配置一个从 DAQ 设备读取电压的任务。方案 1：利用 DAQ 助手1. 打开一个新建的空白 VI。2. 在程序框图中，打开函数选板并选择 Express» 输入，显示输入选板。3. 选择输入选板上的“DAQ 助手” Express VI，如左图所示。将该 Express VI 放置到程序框图上。 打开 DAQ 助手，显示新建 Express 任务对话框。 4. 单击采集信号» 模拟输入，显示模拟输入选项。5. 选择电压创建一个新的电压模拟输入任务。 对话框将列出各个已安装的 DAQ 设备的通道。 列表中通道的数量取决于 DAQ 设备的实际通道数量。6. 在支持物理通道列表中，选择仪器与信号连接的物理通道 (如 ai0)并单击完成按钮。“DAQ助手”将打开一个新对话框，如图所示。对话框显示选中完成任务的通道的配置选项。7. 在设置选项卡的信号输入范围部分，将最大值和最小值分别设为 10 和-10。8. 在配置选项卡的定时设置部分，从采集模式下拉菜单中选择 N 采样。9. 在待读取采样文本框中输入 1000。.2 测试任务测试任务，检验通道配置是否正确。根据下列步骤，确认数据采集的执行状态。1. 单击运行按钮。如左图所示。 Express 任务选项卡及时更新，以确认正在采...
