Lamb波在板中对接焊缝处的传播特性和缺陷检测研究中期报告

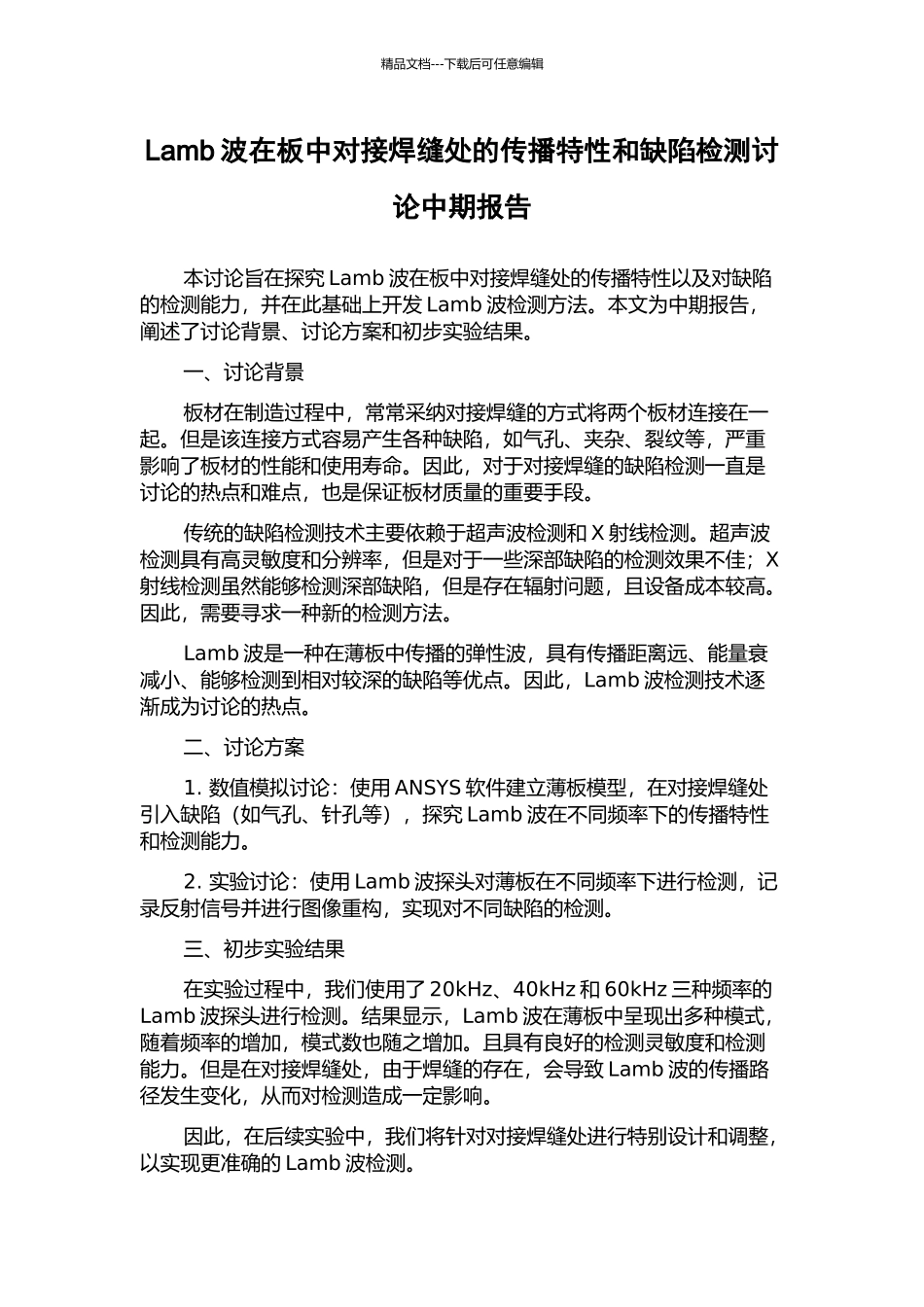

Lamb波在板中对接焊缝处的传播特性和缺陷检测研究中期报告_第1页
1/1
精品文档---下载后可任意编辑Lamb 波在板中对接焊缝处的传播特性和缺陷检测讨论中期报告本讨论旨在探究 Lamb 波在板中对接焊缝处的传播特性以及对缺陷的检测能力,并在此基础上开发 Lamb 波检测方法。本文为中期报告,阐述了讨论背景、讨论方案和初步实验结果。一、讨论背景板材在制造过程中,常常采纳对接焊缝的方式将两个板材连接在一起。但是该连接方式容易产生各种缺陷,如气孔、夹杂、裂纹等,严重影响了板材的性能和使用寿命。因此,对于对接焊缝的缺陷检测一直是讨论的热点和难点,也是保证板材质量的重要手段。传统的缺陷检测技术主要依赖于超声波检测和 X 射线检测。超声波检测具有高灵敏度和分辨率,但是对于一些深部缺陷的检测效果不佳;X射线检测虽然能够检测深部缺陷,但是存在辐射问题,且设备成本较高。因此,需要寻求一种新的检测方法。Lamb 波是一种在薄板中传播的弹性波,具有传播距离远、能量衰减小、能够检测到相对较深的缺陷等优点。因此,Lamb 波检测技术逐渐成为讨论的热点。二、讨论方案1. 数值模拟讨论:使用 ANSYS 软件建立薄板模型,在对接焊缝处引入缺陷(如气孔、针孔等),探究 Lamb 波在不同频率下的传播特性和检测能力。2. 实验讨论:使用 Lamb 波探头对薄板在不同频率下进行检测,记录反射信号并进行图像重构,实现对不同缺陷的检测。三、初步实验结果在实验过程中,我们使用了 20kHz、40kHz 和 60kHz 三种频率的Lamb 波探头进行检测。结果显示,Lamb 波在薄板中呈现出多种模式,随着频率的增加,模式数也随之增加。且具有良好的检测灵敏度和检测能力。但是在对接焊缝处,由于焊缝的存在,会导致 Lamb 波的传播路径发生变化,从而对检测造成一定影响。因此,在后续实验中,我们将针对对接焊缝处进行特别设计和调整,以实现更准确的 Lamb 波检测。
