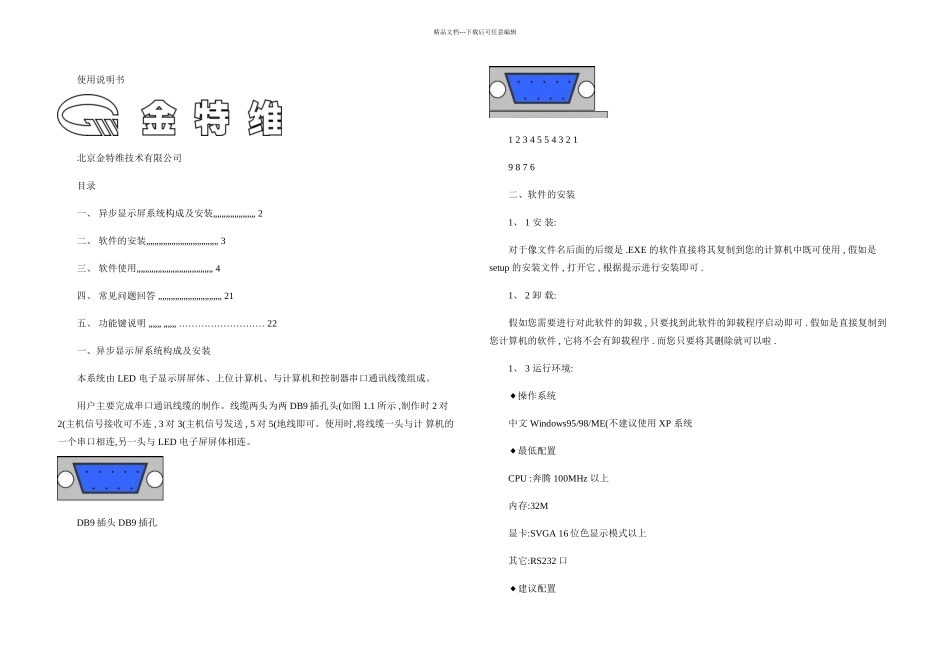

精品文档---下载后可任意编辑使用说明书北京金特维技术有限公司目录 „„„„„„„„„„ 一、 异步显示屏系统构成及安装2 „„„„„„„„„„„„„„„„„ 二、 软件的安装3 „„„„„„„„„„„„„„„„„„ 三、 软件使用4 „„„„„„„„„„„„„„„ 四、 常见问题回答21 „„„ „„„ ……………………… 五、 功能键说明22一、异步显示屏系统构成及安装 本系统由 LED 电子显示屏屏体、上位计算机、与计算机和控制器串口通讯线缆组成。 用户主要完成串口通讯线缆的制作。线缆两头为两 DB9 插孔头( 如图 1.1 所示 , 制作时 2 对2( 主机信号接收可不连 , 3 对 3( 主机信号发送 , 5 对 5(地线即可。使用时, 将线缆一头与计 算机的一个串口相连, 另一头与 LED 电子屏屏体相连。DB9 插头 DB9 插孔1 2 3 4 5 5 4 3 2 19 8 7 6二、软件的安装1 、 1 安 装: 对于像文件名后面的后缀是 .EXE 的软件直接将其复制到您的计算机中既可使用 , 假如是setup 的安装文件 , 打开它 , 根据提示进行安装即可 .1 、 2 卸 载: 假如您需要进行对此软件的卸载 , 只要找到此软件的卸载程序启动即可 . 假如是直接复制到 您计算机的软件 , 它将不会有卸载程序 . 而您只要将其删除就可以啦 .1 、 3 运行环境:◆操作系统 中文 Windows95/98/ME( 不建议使用 XP 系统◆最低配置CPU : 奔腾 100MHz 以上内存:32M显卡:SVGA 16 位色显示模式以上其它:RS232 口◆建议配置精品文档---下载后可任意编辑CPU : 奔腾 233MHz 或更高内存:64M 以上显卡:SVGA 24 位色以上显示模式其它:RS232 口 USB 口 ( 需要 USB 对 COM 口的数据转换线三、软件的使用安装完成后,“”“” 可在 开始 的 程序 菜单中找到 LED 电子显示屏目录, 点击 LED 电子显 示屏图标,启动软件,或通过直接在软件安装目录下, 点击 LED.EXE 文件 , 来启动软件。假如 是直接将软件复制到您计算机中的话,则您可以将其复制到桌面上, 启动的时候直接到桌面上 双击其图标即可启动。在菜单中,共有五项:[ 文件 ] 、 [ 字体 ] 、 [ 搜索 ] 、 [ 发送 ] 、 [ 关于 ]。1、文件(1 打开剧本所示精品文档---下载后可任意编辑(2 保存剧本,„另存为此两项命令为保存您在程序中对剧本的修改。(3 打开演播序列表“”— 打开演播序列表此命令的功能是打...
