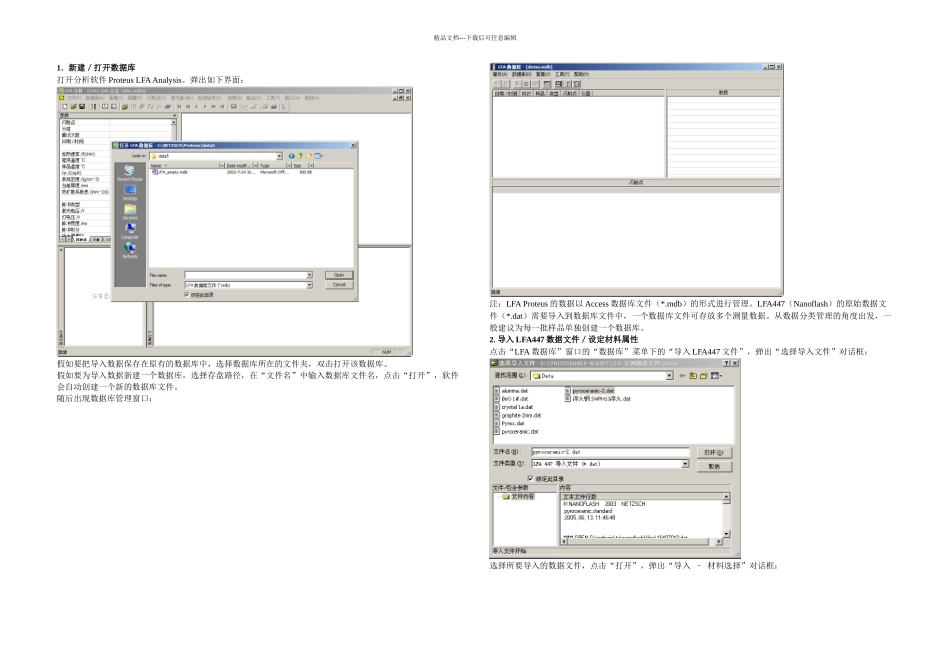

精品文档---下载后可任意编辑1.新建/打开数据库打开分析软件 Proteus LFA Analysis。弹出如下界面:假如要把导入数据保存在原有的数据库中,选择数据库所在的文件夹,双击打开该数据库。假如要为导入数据新建一个数据库,选择存盘路径,在“文件名”中输入数据库文件名,点击“打开”,软件会自动创建一个新的数据库文件。随后出现数据库管理窗口:注:LFA Proteus 的数据以 Access 数据库文件(*.mdb)的形式进行管理。LFA447(Nanoflash)的原始数据文件(*.dat)需要导入到数据库文件中,一个数据库文件可存放多个测量数据。从数据分类管理的角度出发,一般建议为每一批样品单独创建一个数据库。2. 导入 LFA447 数据文件/设定材料属性点击“LFA 数据库”窗口的“数据库”菜单下的“导入 LFA447 文件”,弹出“选择导入文件”对话框: 选择所要导入的数据文件,点击“打开”,弹出“导入 – 材料选择”对话框:精品文档---下载后可任意编辑假如在数据库中原已有该材料的信息,只需在材料列表中“选择已有材料”即可;假如是新建的数据库或原数据库中没有该材料的信息,则“定义新材料”,点击“下一步”,弹出“材料定义”对话框:LFA Proteus 中每一个测试数据都有相应的材料属性定义,包含样品的名称、密度、比热表、热膨胀系数表、热扩散系数表等信息,其中比热、热膨胀与热扩散系数三个表格可通过点击“对应表”按钮进行设定。对于单层样品:假如仅仅是热扩散系数测试,三个表都不需链接,直接点击“完成”。假如除热扩散测试外还同时使用比较法计算比热,则此时先可点击“完成”,待比热计算完成后使用“导出比热表”的方法重新对材料属性中所链接的比热表进行设定。(详见 LFA 比热与导热系数计算方法)假如已有比热的文献值(或使用其它仪器得到的测量值),需要链接到材料属性中,以便结合热扩散测试结果进一步计算导热系数,则在“比热表”的选项卡中点击“对应表…”,弹出如下窗口:在“已有的比热表”列表中打勾的是当前链接的比热表,保存的是在 Nanoflash 测量程序中样品定义时输入的Cp 值,一般仅为室温下的单点值。因比热是一个随温度而变化的值,需要对其进行重新设定。常用的有如下三种设定方法:a. 选中该表格,点击“编辑”,直接在原表格上进行修改:精品文档---下载后可任意编辑b. 假如有相应的*.cpe 格式的比热标准表,可点击“增加”“从标准文件”,弹出如下对话框:选择相应的...
