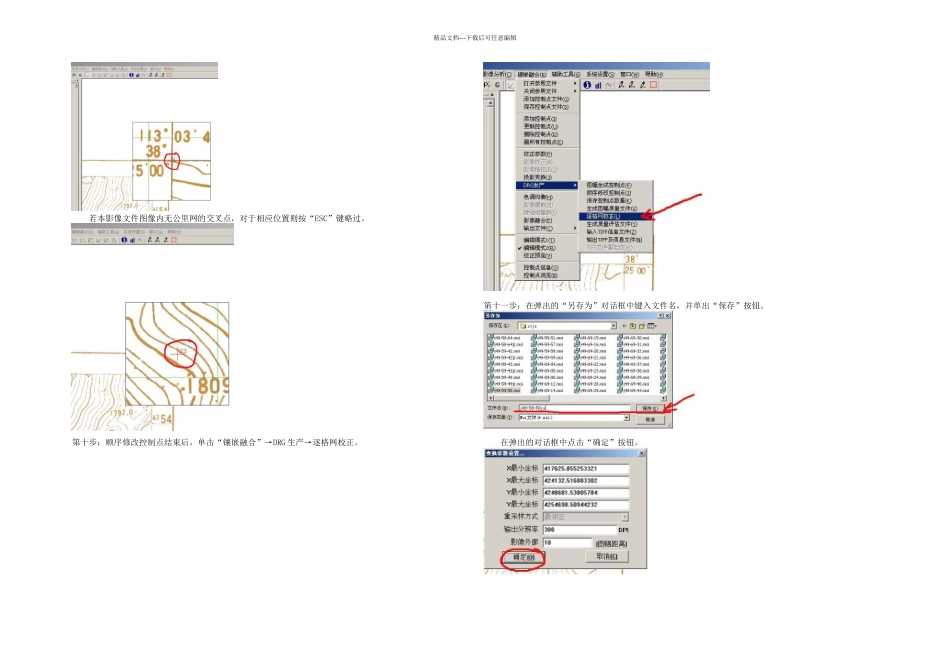

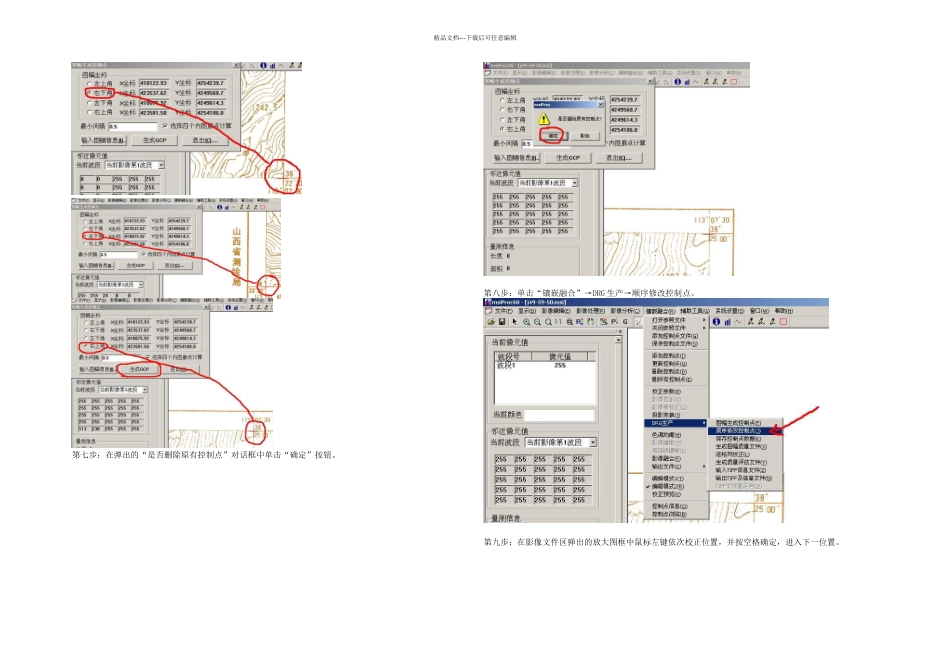

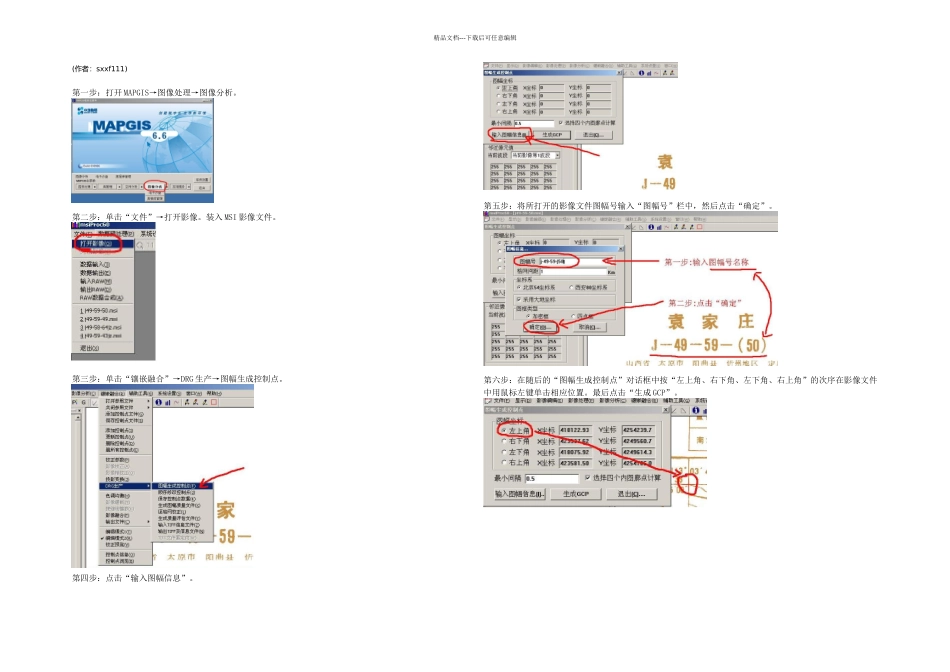

精品文档---下载后可任意编辑(作者：sxxf111)第一步：打开 MAPGIS→图像处理→图像分析。第二步：单击“文件”→打开影像。装入 MSI 影像文件。第三步：单击“镶嵌融合”→DRG 生产→图幅生成控制点。第四步：点击“输入图幅信息”。第五步：将所打开的影像文件图幅号输入“图幅号”栏中，然后点击“确定”。第六步：在随后的“图幅生成控制点”对话框中按“左上角、右下角、左下角、右上角”的次序在影像文件中用鼠标左键单击相应位置。最后点击“生成 GCP”。精品文档---下载后可任意编辑第七步：在弹出的“是否删除原有控制点”对话框中单击“确定”按钮。第八步：单击“镶嵌融合”→DRG 生产→顺序修改控制点。第九步：在影像文件区弹出的放大图框中鼠标左键依次校正位置，并按空格确定，进入下一位置。精品文档---下载后可任意编辑 若本影像文件图像内无公里网的交叉点，对于相应位置则按“ESC”键略过。第十步：顺序修改控制点结束后，单击“镶嵌融合”→DRG 生产→逐格网校正。第十一步：在弹出的“另存为”对话框中键入文件名，并单出“保存”按钮。 在弹出的对话框中点击“确定”按钮。精品文档---下载后可任意编辑本次操作结束，如发现有不清或不对的地方请与我们联系（j_t_z@263.net），我们会及时改正，谢谢！这里只是讲一些快速的入门法，假如想更深化的了解 MAPGIS 知识，请看 MAPGIS 相关书籍。基于 MAPGIS 系统的 DRG 生产流程DRG 是各种比例尺的地形图经扫描、几何纠正及色彩校正后，形成的在内容、几何精度和色彩上与原图保持一致的栅格数据文件。MAPGIS 系统根据 DRG 数据生产的特点提供了高精度的几何校正算法，完善的质量检查功能，便捷的操作和有效的数据共享方法，有效地解决了高精度 DRG 数据生产的问题。基于 MAPGIS 系统的 DRG 生产流程如下：1.图幅生成控制点。该选项利用用户设置的标准图幅信息，自动计算公里格网交点作为控制点。选取主界面菜单->镶嵌融合->DRG 生产->图幅生成控制点，弹出下图所示对话框：在生成图幅控制点前，需要先设置图幅信息，指定内图廓点，其步骤如下：1)设置图幅信息，点击输入图幅信息，弹出下图所示对话框:参数说明：图幅号：地图的标准图幅号，如 I-46-131，I-50-99-(37)等。格网间距：标准图幅的格网间距,其值应与校正图的格网间距保持一致。注意假如该值输入 0,则在逐格网校正时会出现错误。坐标系：地图采纳的坐标系统，系统提供 54 坐标系和 80 ...
