MEJDA变压器铁芯接地电流测试仪操作规程

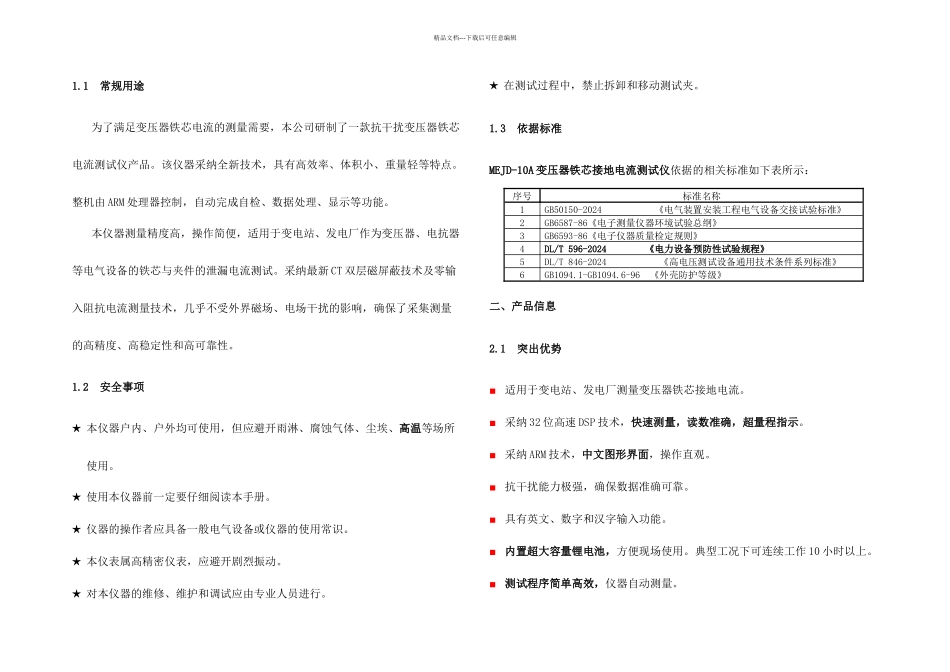

MEJDA变压器铁芯接地电流测试仪操作规程_第1页
1/5

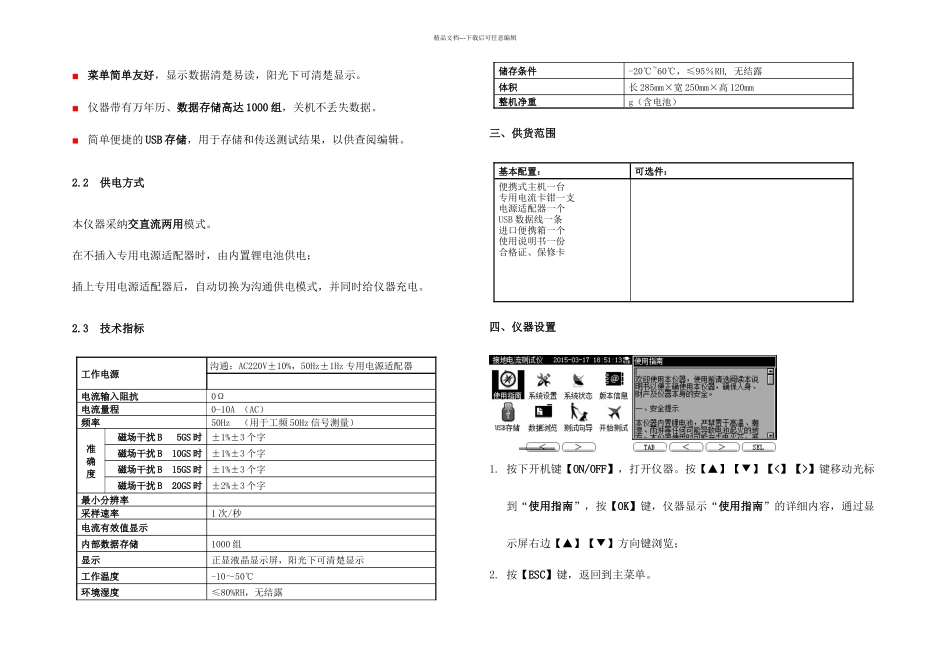

MEJDA变压器铁芯接地电流测试仪操作规程_第2页
2/5

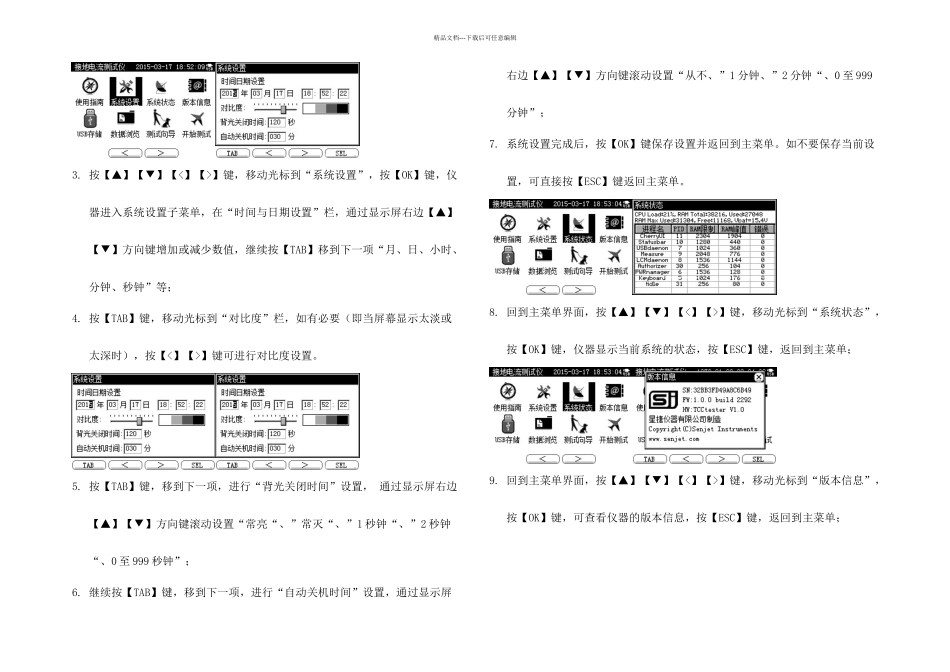

MEJDA变压器铁芯接地电流测试仪操作规程_第3页
3/5
精品文档---下载后可任意编辑1.1 常规用途为了满足变压器铁芯电流的测量需要,本公司研制了一款抗干扰变压器铁芯电流测试仪产品。该仪器采纳全新技术,具有高效率、体积小、重量轻等特点。整机由 ARM 处理器控制,自动完成自检、数据处理、显示等功能。本仪器测量精度高,操作简便,适用于变电站、发电厂作为变压器、电抗器等电气设备的铁芯与夹件的泄漏电流测试。采纳最新 CT 双层磁屏蔽技术及零输入阻抗电流测量技术,几乎不受外界磁场、电场干扰的影响,确保了采集测量的高精度、高稳定性和高可靠性。1.2 安全事项★ 本仪器户内、户外均可使用,但应避开雨淋、腐蚀气体、尘埃、高温等场所使用。★ 使用本仪器前一定要仔细阅读本手册。★ 仪器的操作者应具备一般电气设备或仪器的使用常识。★ 本仪表属高精密仪表,应避开剧烈振动。★ 对本仪器的维修、维护和调试应由专业人员进行。★ 在测试过程中,禁止拆卸和移动测试夹。1.3 依据标准MEJD-10A 变压器铁芯接地电流测试仪依据的相关标准如下表所示:序号标准名称1GB50150-2024 《电气装置安装工程电气设备交接试验标准》2GB6587-86《电子测量仪器环境试验总纲》3GB6593-86《电子仪器质量检定规则》4DL/T 596-2024 《电力设备预防性试验规程》5DL/T 846-2024 《高电压测试设备通用技术条件系列标准》6GB1094.1-GB1094.6-96 《外壳防护等级》二、产品信息2.1 突出优势■ 适用于变电站、发电厂测量变压器铁芯接地电流。■ 采纳 32 位高速 DSP 技术,快速测量,读数准确,超量程指示。■ 采纳 ARM 技术,中文图形界面,操作直观。■ 抗干扰能力极强,确保数据准确可靠。■ 具有英文、数字和汉字输入功能。■ 内置超大容量锂电池,方便现场使用。典型工况下可连续工作 10 小时以上。■ 测试程序简单高效,仪器自动测量。精品文档---下载后可任意编辑■ 菜单简单友好,显示数据清楚易读,阳光下可清楚显示。■ 仪器带有万年历、数据存储高达 1000 组,关机不丢失数据。■ 简单便捷的 USB 存储,用于存储和传送测试结果,以供查阅编辑。2.2 供电方式本仪器采纳交直流两用模式。在不插入专用电源适配器时,由内置锂电池供电;插上专用电源适配器后,自动切换为沟通供电模式,并同时给仪器充电。2.3 技术指标工作电源沟通:AC220V±10%,50Hz±1Hz 专用电源适配器电流输入阻抗0Ω电流量程0-10A (AC)频率50Hz (用于工频 50Hz 信号测量)准确度磁场...
