MGWD采煤机电气部分

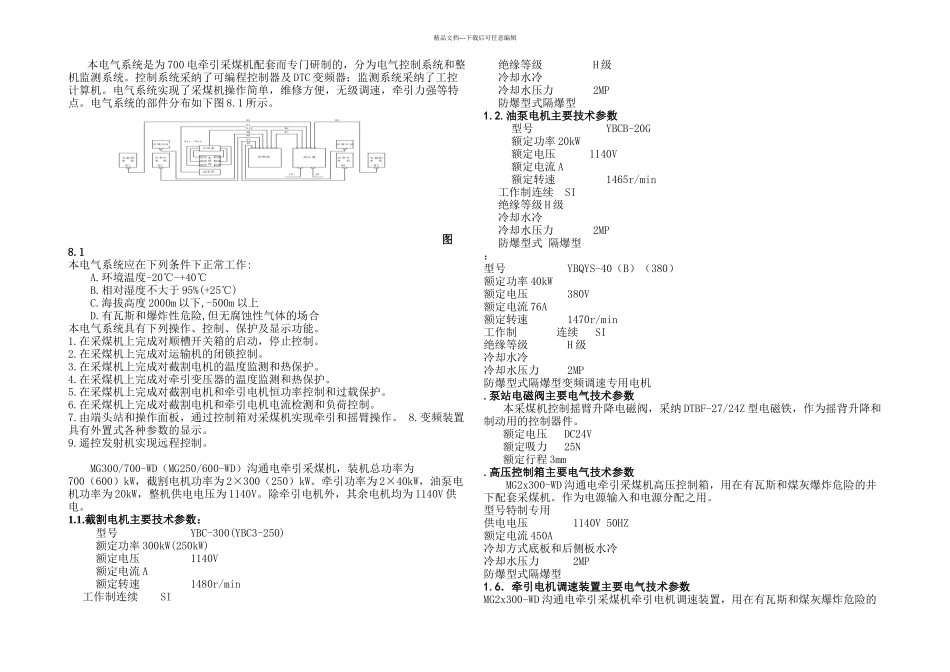

精品文档---下载后可任意编辑本电气系统是为 700 电牵引采煤机配套而专门研制的，分为电气控制系统和整机监测系统。控制系统采纳了可编程控制器及 DTC 变频器；监测系统采纳了工控计算机。电气系统实现了采煤机操作简单，维修方便，无级调速，牵引力强等特点。电气系统的部件分布如下图 8.1 所示。图8.1本电气系统应在下列条件下正常工作: A.环境温度-20℃-+40℃ B.相对湿度不大于 95%(+25℃) C.海拔高度 2000m 以下,-500m 以上 D.有瓦斯和爆炸性危险,但无腐蚀性气体的场合本电气系统具有下列操作、控制、保护及显示功能。1.在采煤机上完成对顺槽开关箱的启动，停止控制。2.在采煤机上完成对运输机的闭锁控制。3.在采煤机上完成对截割电机的温度监测和热保护。4.在采煤机上完成对牵引变压器的温度监测和热保护。5.在采煤机上完成对截割电机和牵引电机恒功率控制和过载保护。6.在采煤机上完成对截割电机和牵引电机电流检测和负荷控制。7.由端头站和操作面板，通过控制箱对采煤机实现牵引和摇臂操作。 8.变频装置具有外置式各种参数的显示。9.遥控发射机实现远程控制。MG300/700-WD（MG250/600-WD）沟通电牵引采煤机，装机总功率为700（600）kW，截割电机功率为 2×300（250）kW。牵引功率为 2×40kW，油泵电机功率为 20kW，整机供电电压为 1140V。除牵引电机外，其余电机均为 1140V 供电。1.1.截割电机主要技术参数：型号 YBC-300(YBC3-250)额定功率 300kW(250kW)额定电压 1140V额定电流 A额定转速 1480r/min工作制连续 SI绝缘等级 H 级冷却水冷冷却水压力 2MP防爆型式隔爆型1.2.油泵电机主要技术参数型号 YBCB-20G额定功率 20kW额定电压 1140V额定电流 A额定转速 1465r/min工作制连续 SI绝缘等级 H 级冷却水冷冷却水压力 2MP防爆型式 隔爆型：型号 YBQYS-40（B）（380）额定功率 40kW额定电压 380V额定电流 76A额定转速 1470r/min工作制 连续 SI绝缘等级 H 级冷却水冷冷却水压力 2MP防爆型式隔爆型变频调速专用电机.泵站电磁阀主要电气技术参数本采煤机控制摇臂升降电磁阀，采纳 DTBF-27/24Z 型电磁铁，作为摇背升降和制动用的控制器件。额定电压 DC24V额定吸力 25N额定行程 3mm.高压控制箱主要电气技术参数MG2x300-WD 沟通电牵引采煤机高压控制箱，用在有瓦斯和煤灰爆炸危险的井下配套采煤机。作为电源输入和电源分配之用。型号特制专用供电电压 1140V 50HZ额定电流 450A冷却方式底板...
