发电厂原则性热力系统计算

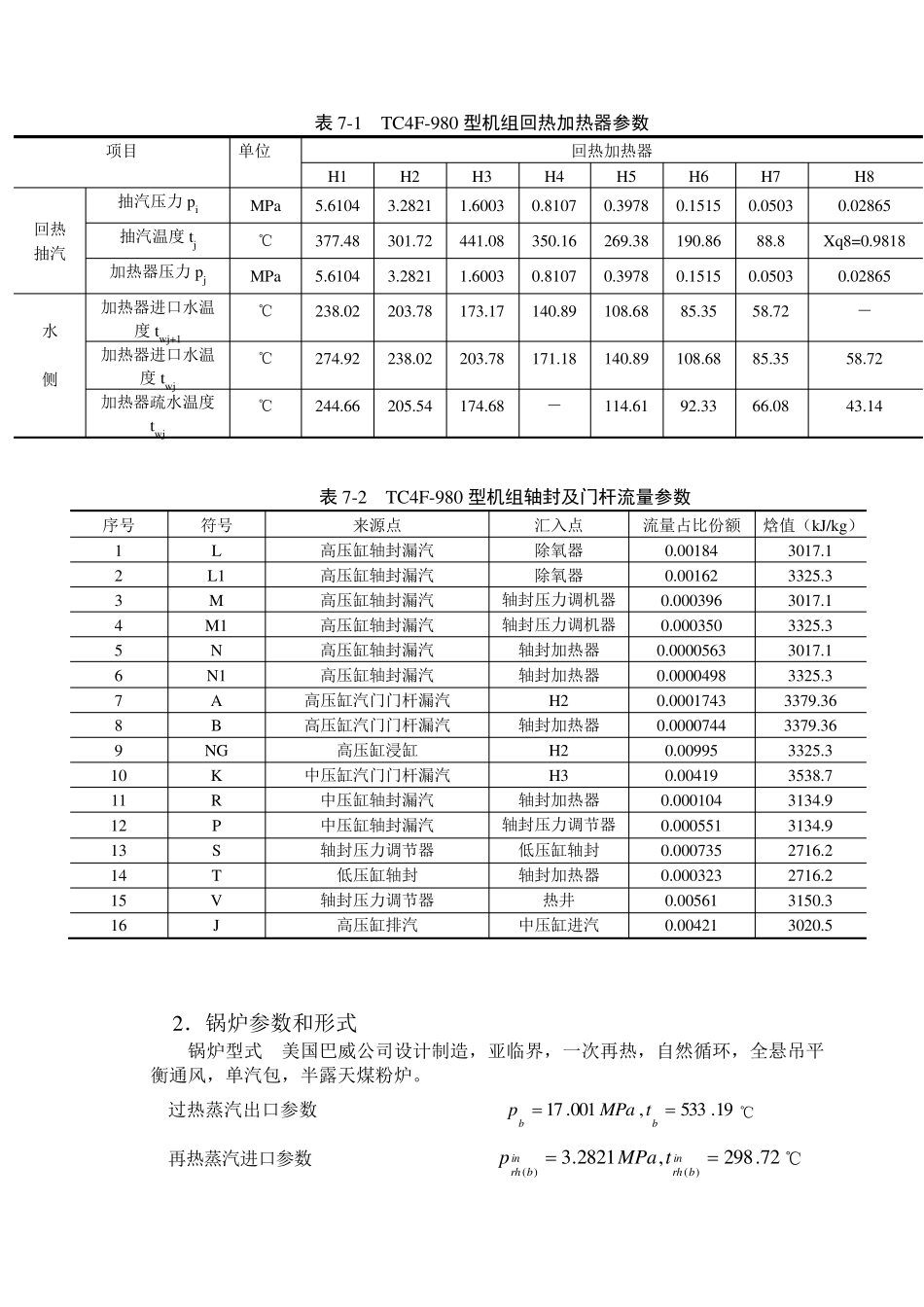

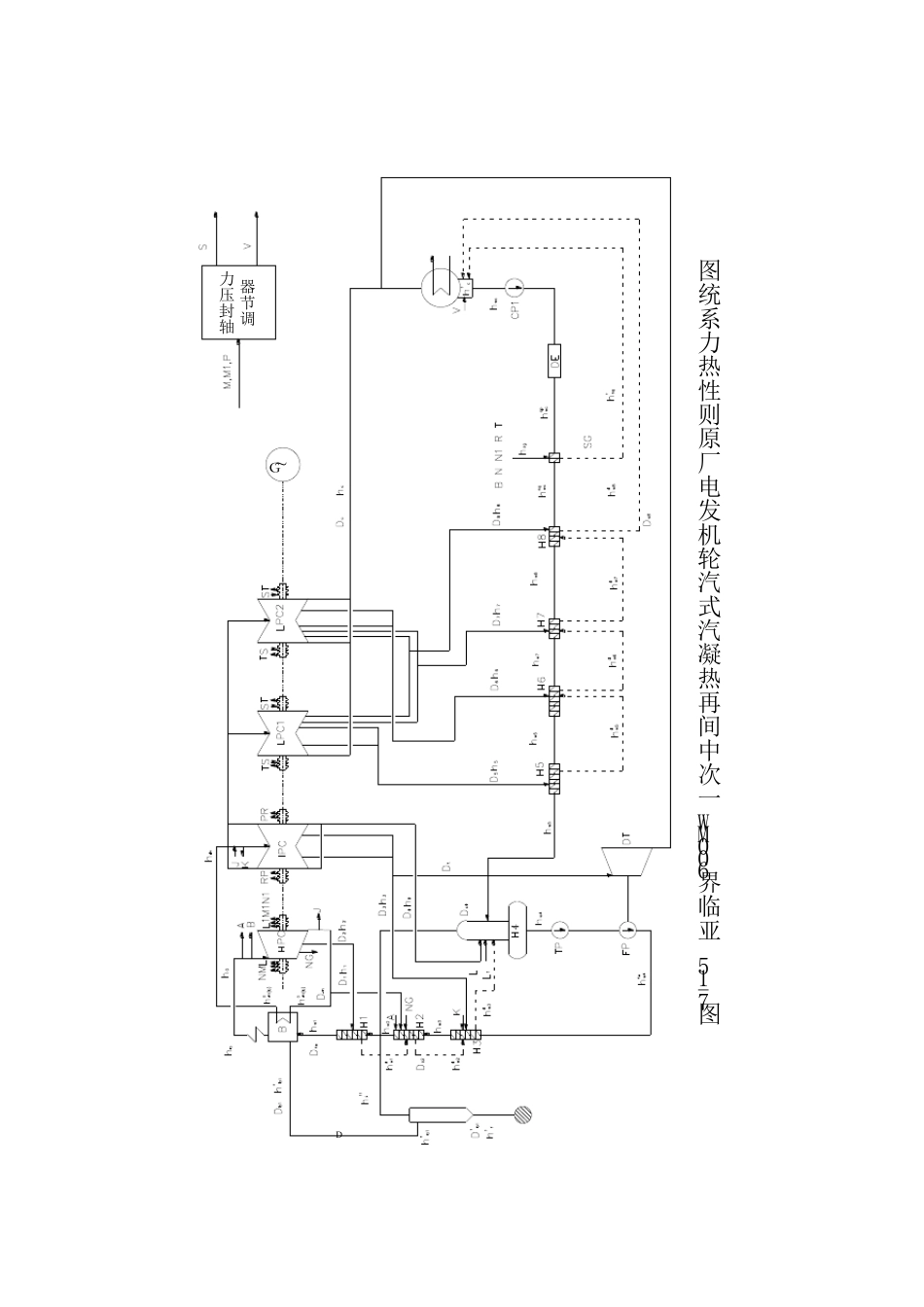

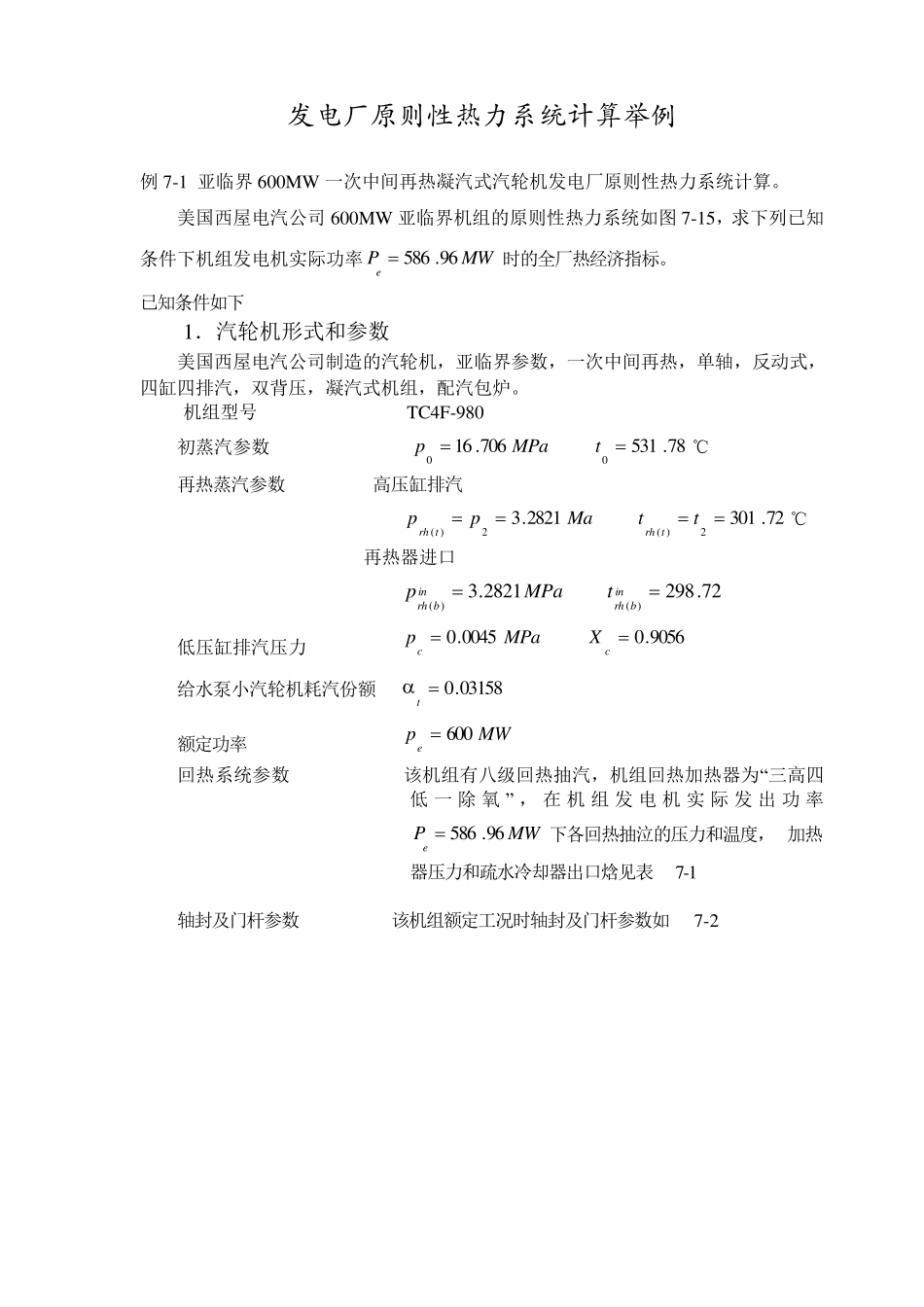

发电厂原则性热力系统计算举例 例7-1 亚临界600MW 一次中间再热凝汽式汽轮机发电厂原则性热力系统计算。 美国西屋电汽公司600MW 亚临界机组的原则性热力系统如图7-15，求下列已知条件下机组发电机实际功率MWPe96.586时的全厂热经济指标。 已知条件如下 1．汽轮机形式和参数 美国西屋电汽公司制造的汽轮机，亚临界参数，一次中间再热，单轴，反动式，四缸四排汽，双背压，凝汽式机组，配汽包炉。 机组型号 TC4F-980 初蒸汽参数 78.531706.1600tMPap℃ 再热蒸汽参数 高压缸排汽 72.3012821.32)(2)(ttMapptrhtrh℃ 再热器进口 72.2982821.3)()(inbrhinbrhtMPap 低压缸排汽压力 9056.00045.0ccXMPap 给水泵小汽轮机耗汽份额 03158.0t 额定功率 MWpe600 回热系统参数 该机组有八级回热抽汽，机组回热加热器为“三高四低 一除 氧 ” ，在 机组发电机实际发出 功率MWPe96.586下各回热抽泣的压力和温度，加热器压力和疏水冷却器出口焓见表7-1 轴封及门杆参数 该机组额定工况时轴封及门杆参数如7-2 DG~图7-15 亚临界600MW一次中间再热凝汽式汽轮机发电厂原则性热力系统图轴封压力调节器表7-1 TC4F-980 型机组回热加热器参数 项目 单位 回热加热器 H1 H2 H3 H4 H5 H6 H7 H8 回热 抽汽 抽汽压力pi MPa 5.6104 3.2821 1.6003 0.8107 0.3978 0.1515 0.0503 0.02865 抽汽温度tj ℃ 377.48 301.72 441.08 350.16 269.38 190.86 88.8 Xq8=0.9818 加热器压力pj MPa 5.6104 3.2821 1.6003 0.8107 0.3978 0.1515 0.0503 0.02865 水 侧 加热器进口水温度tw j+1 ℃ 238.02 203.78 173.17 140.89 108.68 85.35 58.72 － 加热器进口水温度tw j ℃ 274.92 238.02 203.78 171.18 140.89 108.68 85.35 58.72 加热器疏水温度tw j ℃ 244.66 205.54 174.68 － 114.61 92.33 66.08 43.14 表7-2 TC4F-980 型机组轴封及门杆流量参数 序号 符号 来源点 汇入点 流量占比份额 焓值（kJ/kg） 1 L 高压缸轴封漏汽 除氧器 0.00184 3017.1 2 L1 高压缸轴封漏汽 除氧器 0.00162 3325.3 3 M 高压缸轴封漏汽 轴封压力调机器 0.000396 3017.1 4 M1 高压缸轴封漏汽 轴封压力调机器 0.000350 3325.3 5 N 高压缸轴封漏汽 轴封加热器 0.0000563 3017.1 6 N1 高压缸轴封漏汽 轴封加热器 0.000049...
