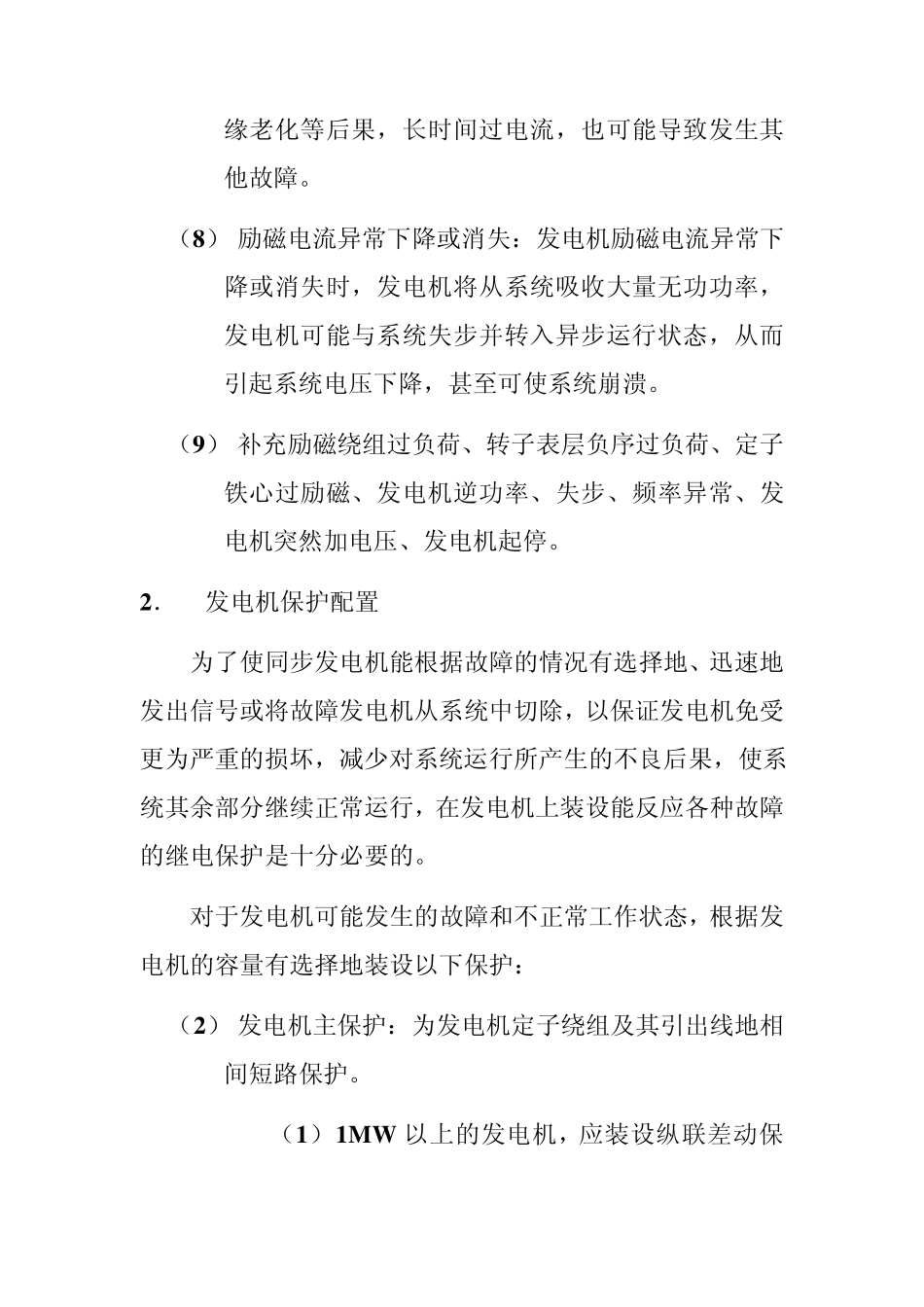

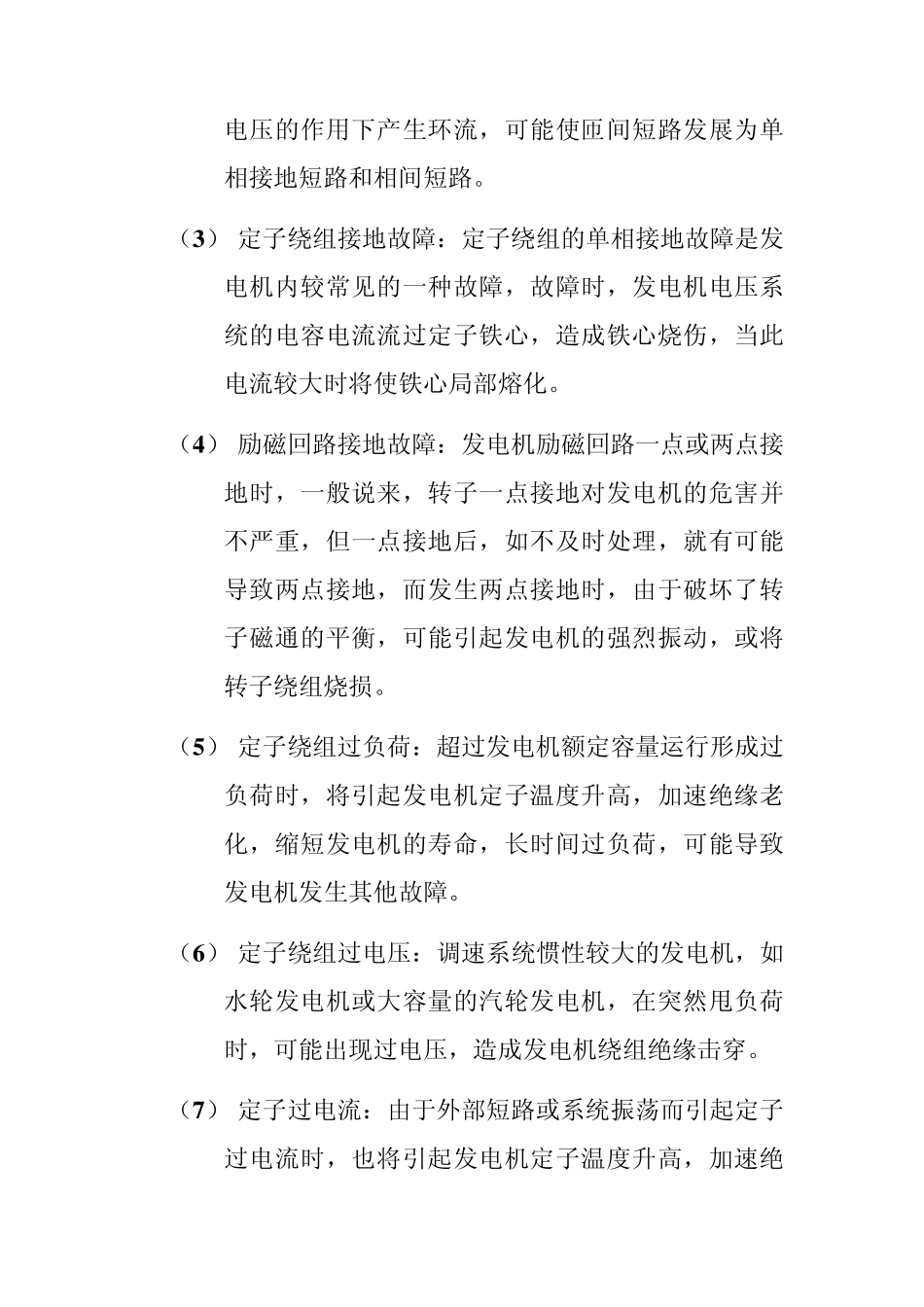

发电机保护原理 大型发电机的造价高昂，结构复杂，一旦发生故障遭到破坏，其检修难度大，检修时间长，要造成很大的经济损失。例如，一台20 万kW 的汽轮发电机，因励磁回路两点接地使大轴和汽缸磁化，为退磁需停机1 个月以上，姑且不论检修费用和对国民经济造成的间接损失，仅电能损失就近千万元。大机组在电力系统中占有重要地位，特别是单机容量占系统容量较大比例的情况下，大机组的突然切除，会给电力系统造成较大的扰动。因此，发电机的安全运行对电力系统的正常工作、用户的不间断供电、保证电能的质量等方面，都起着极其重要的作用。 1． 发电机故障形式 由于发电机是长期连续旋转的设备，它既要承受机身的振动，又要承受电流、电压的冲击，因而常常导致定子绕组和转子线圈的损坏。因此，发电机在运行中，定子绕组和转子励磁回路都有可能产生危险的故障和不正常的运行情况。一般说来，发电机的故障和不正常工作情况有以下几种： （1） 定子绕组相间短路故障：定子绕组相间短路故障是对发电机危害最大的一种故障。故障时，短路电流可能把发电机烧毁。 （2） 定子绕组匝间短路：定子绕组匝间短路时，在匝间电压的作用下产生环流，可能使匝间短路发展为单相接地短路和相间短路。 （3 ） 定子绕组接地故障：定子绕组的单相接地故障是发电机内较常见的一种故障，故障时，发电机电压系统的电容电流流过定子铁心，造成铁心烧伤，当此电流较大时将使铁心局部熔化。 （4 ） 励磁回路接地故障：发电机励磁回路一点或两点接地时，一般说来，转子一点接地对发电机的危害并不严重，但一点接地后，如不及时处理，就有可能导致两点接地，而发生两点接地时，由于破坏了转子磁通的平衡，可能引起发电机的强烈振动，或将转子绕组烧损。 （5 ） 定子绕组过负荷：超过发电机额定容量运行形成过负荷时，将引起发电机定子温度升高，加速绝缘老化，缩短发电机的寿命，长时间过负荷，可能导致发电机发生其他故障。 （6 ） 定子绕组过电压：调速系统惯性较大的发电机，如水轮发电机或大容量的汽轮发电机，在突然甩负荷时，可能出现过电压，造成发电机绕组绝缘击穿。 （7 ） 定子过电流：由于外部短路或系统振荡而引起定子过电流时，也将引起发电机定子温度升高，加速绝缘老化等后果，长时间过电流，也可能导致发生其他故障。 （8） 励磁电流异常下降或消失：发电机励磁电流异常下降或消失时，发电机将从系统吸收大量无功功率，发电机可能...
