发电机保护装置调试报告

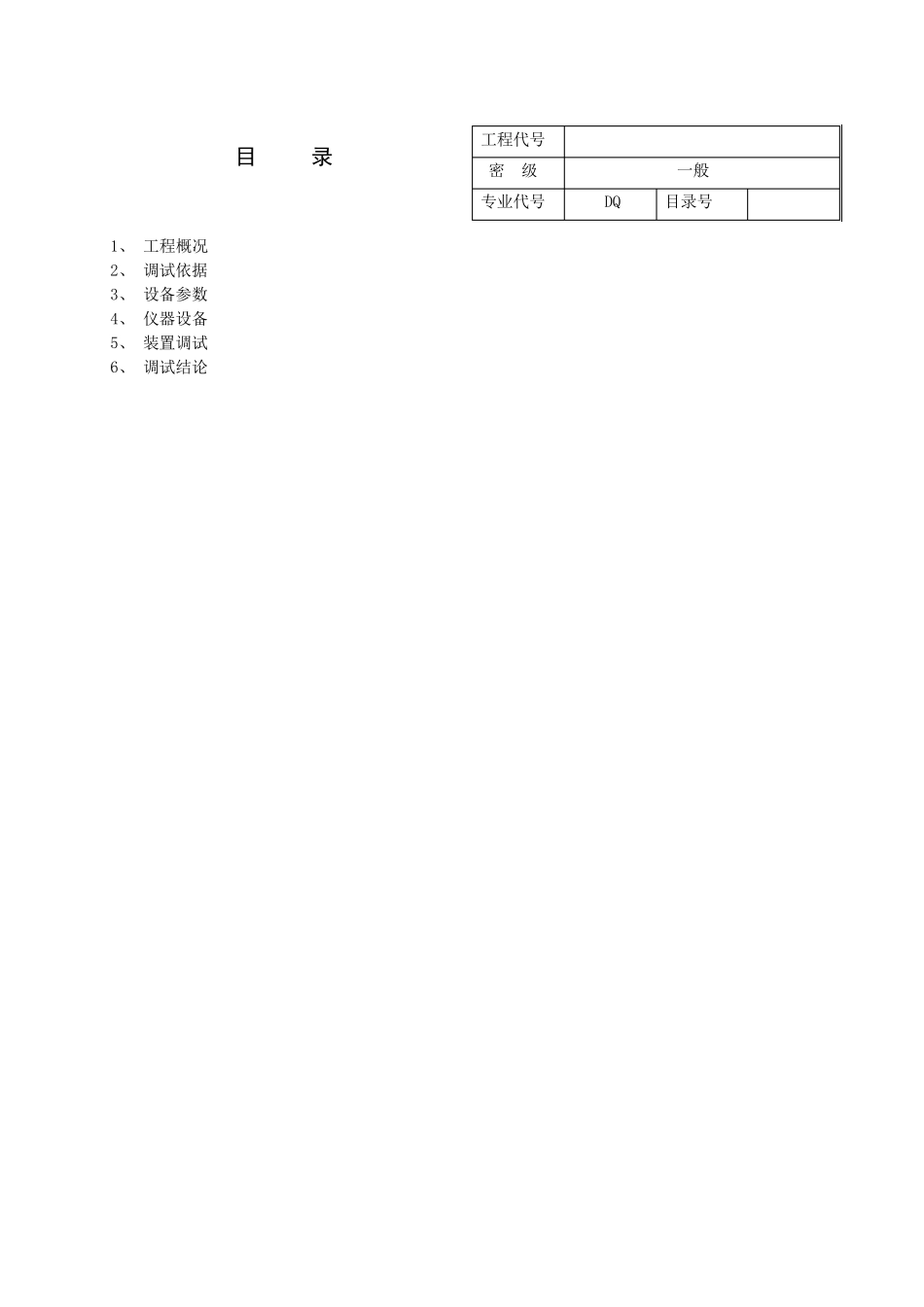

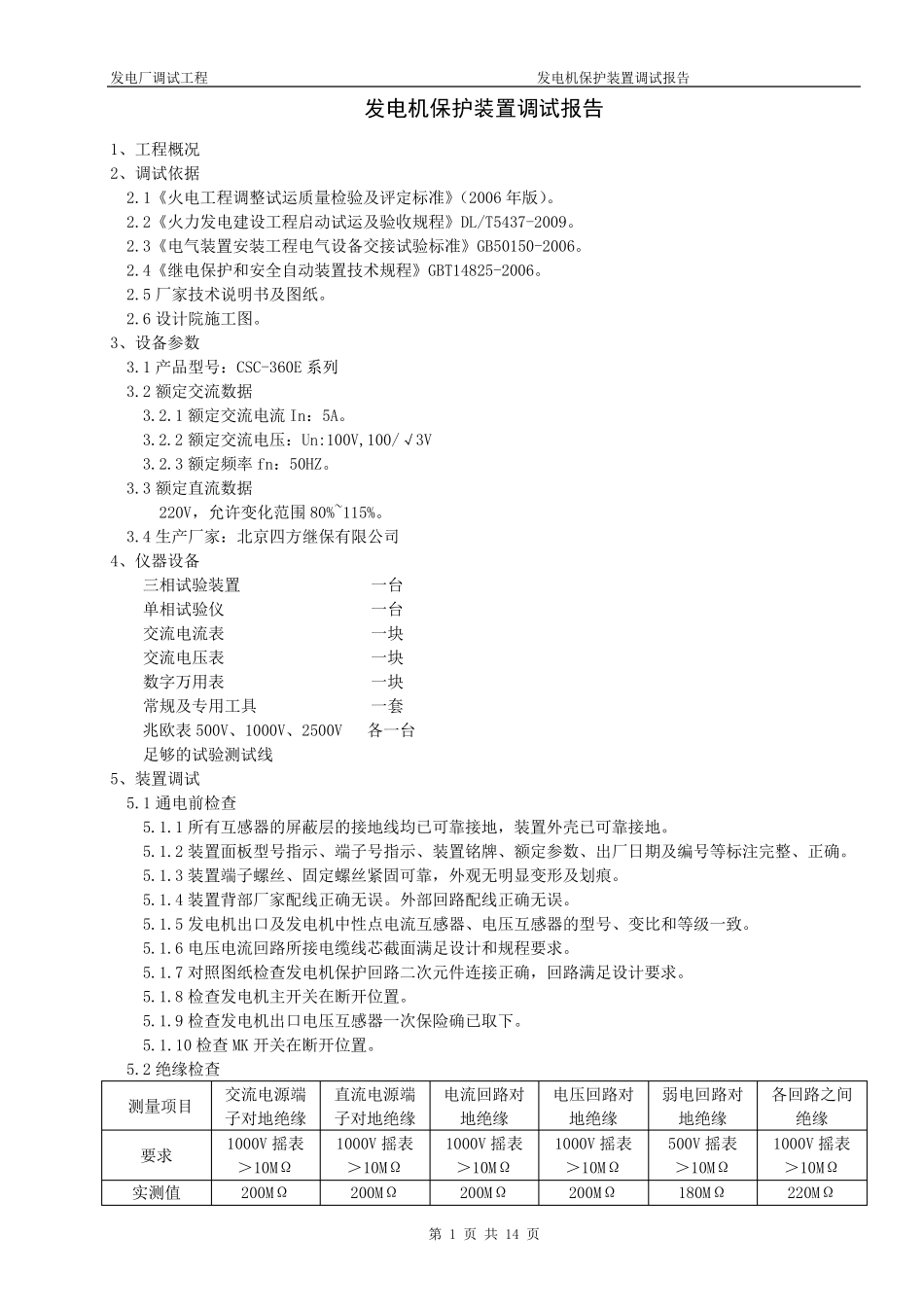

目 录 1、 工程概况 2、 调试依据 3、 设备参数 4、 仪器设备 5、 装置调试 6、 调试结论 工程代号 密 级 一般 专业代号 DQ 目录号 发 电 厂 调 试 工 程 发 电 机 保 护 装 置 调 试 报 告 第 1 页 共 14 页 发电机保护装置调试报告 1、 工 程 概 况 2、 调 试 依 据 2.1《 火 电 工 程 调 整 试 运 质 量 检 验 及 评 定 标 准 》（ 2006 年 版 ）。 2.2《 火 力 发 电 建 设 工 程 启 动 试 运 及 验 收 规 程 》 DL/T5437-2009。 2.3《 电 气 装 置 安 装 工 程 电 气 设 备 交 接 试 验 标 准 》 GB50150-2006。 2.4《 继 电 保 护 和 安 全 自 动 装 置 技 术 规 程 》 GBT14825-2006。 2.5 厂 家 技 术 说 明 书 及 图 纸 。 2.6 设 计 院 施 工 图 。 3、 设 备 参 数 3.1 产 品 型 号 ： CSC-360E 系 列 3.2 额 定 交 流 数 据 3.2.1 额 定 交 流 电 流 In： 5A。 3.2.2 额 定 交 流 电 压 ： Un:100V,100/√ 3V 3.2.3 额 定 频 率 fn： 50HZ。 3.3 额 定 直 流 数 据 220V， 允 许 变 化 范 围 80%~115%。 3.4 生 产 厂 家 ： 北 京 四 方 继 保 有 限 公 司 4、 仪 器 设 备 三 相 试 验 装 置 一 台 单 相 试 验 仪 一 台 交 流 电 流 表 一 块 交 流 电 压 表 一 块 数 字 万 用 表 一 块 常 规 及 专 用 工 具 一 套 兆 欧 表 500V、 1000V、 2500V 各 一 台 足 够 的 试 验 测 试 线 5、 装 置 调 试 5.1 通 电 前 检 查 5.1.1 所 有 互感器 的 屏蔽层的 接 地线 均已可靠接 地， 装 置 外壳已可靠接 地。 5.1.2 装 置 面板型 号 指示、 端子号 指示、 装 置 铭牌、 额 定 参 数 、 出厂 日期及 编号 等标 注完整 、 正确。 5.1.3 装 置 端子螺丝、 固定 螺丝紧固可靠， 外观无明 显变 形及 划痕。 5.1.4 装 置 背部厂 家 配线 正确无误。 外部回路配线 正确无误。 5.1.5 发 电 机 出口及 发 电 机 中性点电 流 互感器 、 电 压 互感器 的 型 号 、 变 比和 等级一 致。 5.1.6 电 压 电 流 回路所 接 ...
