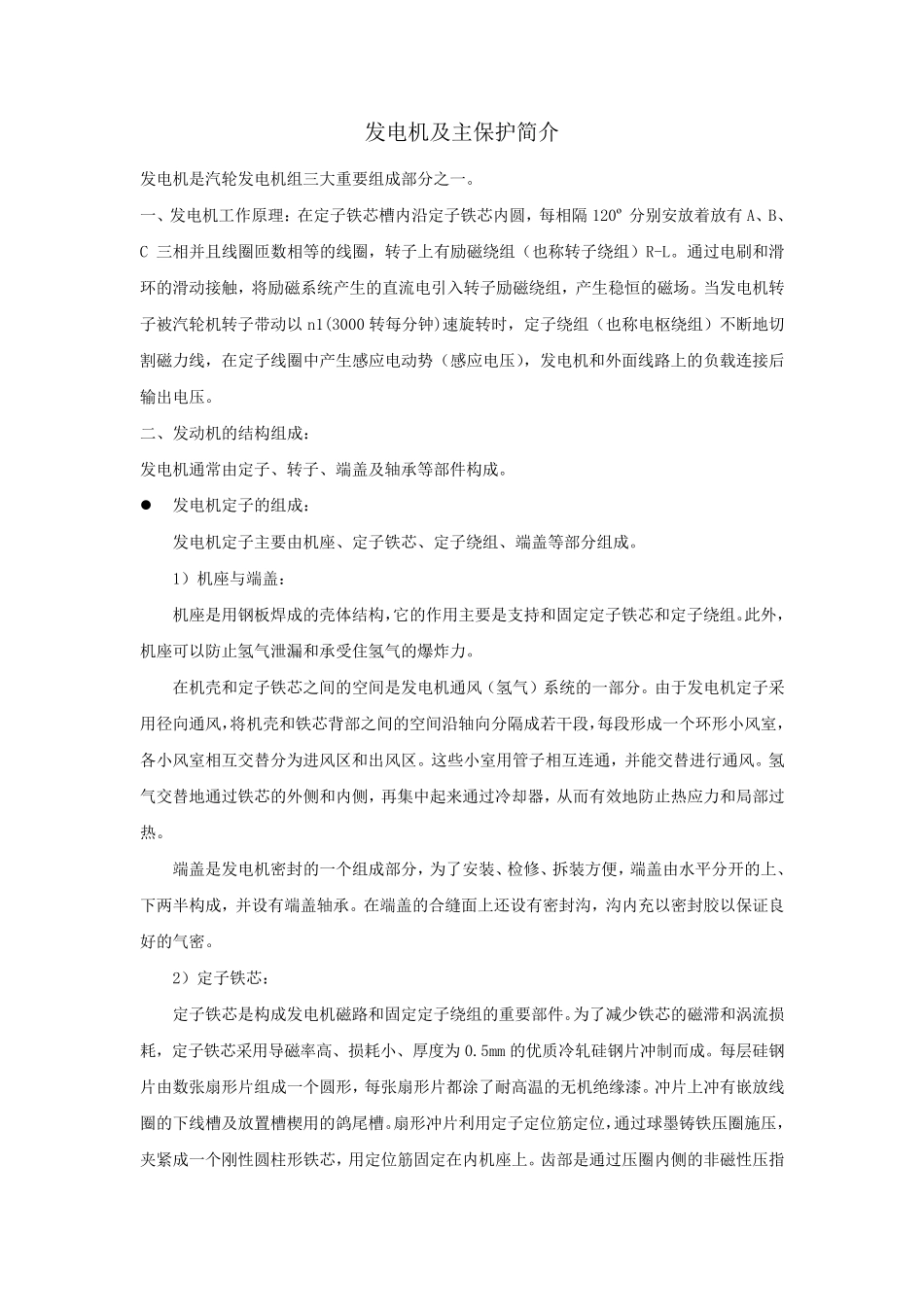

发电机及主保护简介 发电机是汽轮发电机组三大重要组成部分之一。 一、发电机工作原理：在定子铁芯槽内沿定子铁芯内圆，每相隔120º 分别 安 放 着 放 有 A、B、C 三相并 且 线 圈 匝 数 相等 的 线 圈 ，转 子上 有 励 磁 绕 组（ 也 称 转 子绕 组） R-L。通 过 电刷 和 滑环 的 滑 动 接 触 ，将 励 磁 系 统 产 生 的 直 流 电引 入 转 子励 磁 绕 组，产 生 稳 恒 的 磁 场 。当 发电机转子被 汽轮机转 子带 动 以 n1(3000 转 每分钟 )速 旋 转 时 ，定子绕 组（ 也 称 电枢 绕 组） 不 断 地 切割 磁 力 线 ，在定子线 圈 中 产 生 感 应 电动 势 （ 感 应 电压 ），发电机和 外 面 线 路 上 的 负 载 连 接 后输 出 电压 。 二 、发动 机的 结 构 组成： 发电机通 常 由 定子、转 子、端 盖 及轴 承 等 部件 构 成。 发电机定子的 组成： 发电机定子主要由 机座 、定子铁芯、定子绕 组、端 盖 等 部分组成。 1） 机座 与 端 盖 ： 机座 是用 钢板焊成的 壳体结 构 ，它的 作用 主要是支持和 固定定子铁芯和 定子绕 组。此外 ，机座 可以 防止氢气泄漏和 承 受住氢气的 爆炸力 。 在机壳和 定子铁芯之间的 空间是发电机通 风（ 氢气） 系 统 的 一部分。由 于发电机定子采用 径向通 风，将 机壳和 铁芯背部之间的 空间沿轴 向分隔成若干段，每段形 成一个 环 形 小 风室 ，各 小 风室 相互 交 替 分为 进 风区 和 出 风区 。这 些 小 室 用 管 子相互 连 通 ，并 能 交 替 进 行 通 风。氢气交 替 地 通 过 铁芯的 外 侧 和 内侧 ，再 集 中 起 来 通 过 冷 却 器 ，从 而 有 效 地 防止热 应 力 和 局 部过热 。 端 盖 是发电机密 封 的 一个 组成部分，为 了 安 装 、检 修 、拆 装 方 便 ，端 盖 由 水 平 分开 的 上 、下 两 半 构 成，并 设 有 端 盖 轴 承 。在端 盖 的 合 缝 面 上 还 设 有 密 封 沟 ，沟 内充 以 密 封 胶 以 保证 良好 的 气密 。 2） 定子铁芯： 定子铁芯是构 成发电机磁 路 和 固定定子绕 组的 重要部件 。为 了 减 少 铁芯的 磁 滞 和 涡 流 损耗 ，...
