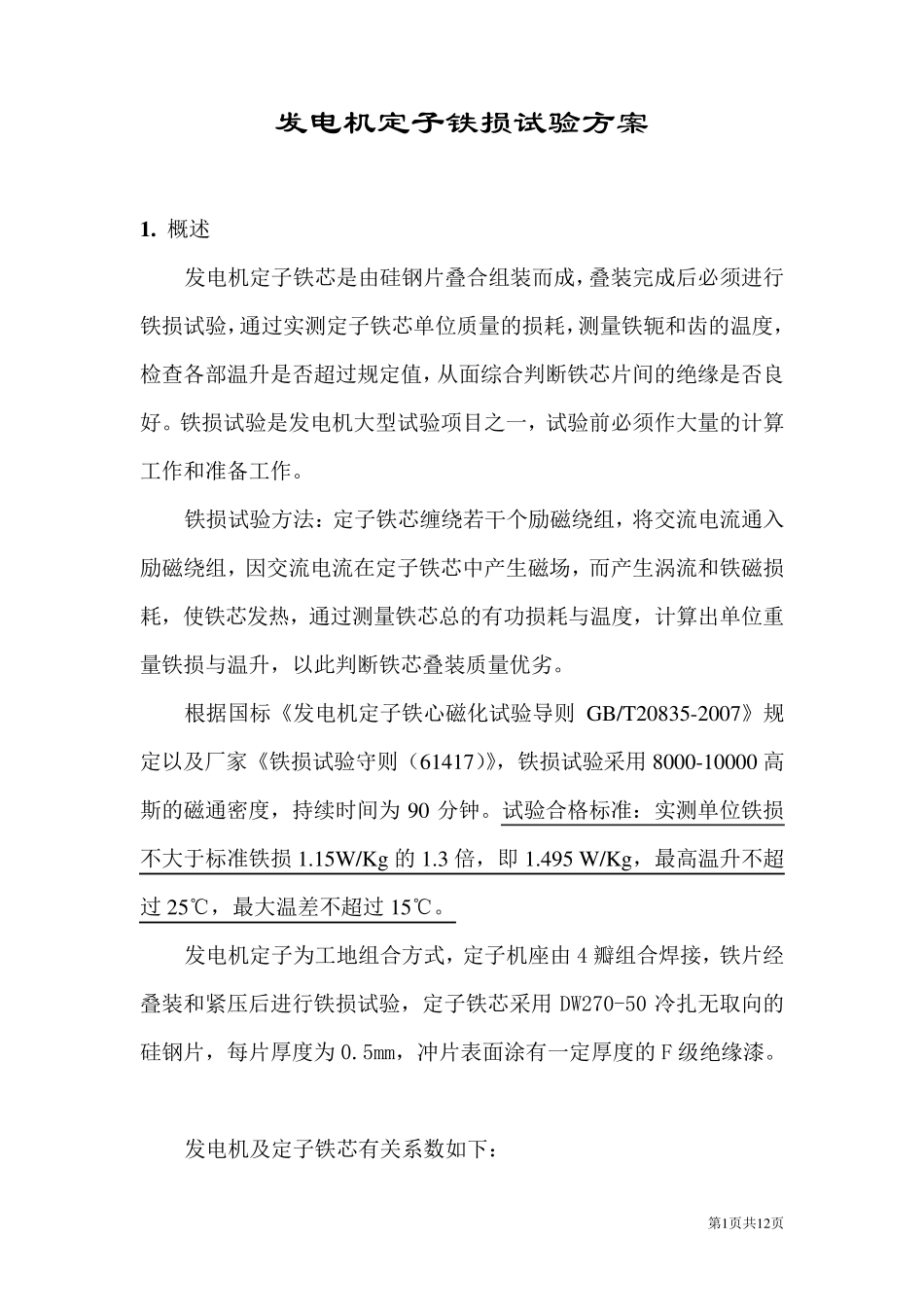

第 1页 共 12页 发电机定子铁损试验方案 1 . 概 述 发 电 机 定 子 铁 芯 是 由 硅 钢 片 叠 合 组 装 而 成 ，叠 装 完 成 后 必 须 进 行铁 损 试 验 ，通 过 实 测 定 子 铁 芯 单 位 质 量 的 损 耗 ，测 量 铁 轭 和 齿 的 温 度 ，检 查 各 部 温 升 是 否 超 过 规 定 值 ， 从 面 综 合 判 断 铁 芯 片 间 的 绝 缘 是 否 良好 。 铁 损 试 验 是 发 电 机 大 型 试 验 项 目 之 一 ， 试 验 前 必 须 作 大 量 的 计 算工 作 和 准 备 工 作 。 铁 损 试 验 方 法 ： 定 子 铁 芯 缠 绕 若 干 个 励 磁 绕 组 ， 将 交 流 电 流 通 入励 磁 绕 组 ， 因 交 流 电 流 在 定 子 铁 芯 中 产 生 磁 场 ， 而 产 生 涡 流 和 铁 磁 损耗 ， 使 铁 芯 发 热 ， 通 过 测 量 铁 芯 总 的 有 功 损 耗 与 温 度 ， 计 算 出 单 位 重量 铁 损 与 温 升 ， 以 此 判 断 铁 芯 叠 装 质 量 优 劣 。 根 据 国 标 《 发 电 机 定 子 铁 心 磁 化 试 验 导 则GB/T20835-2007》 规定 以 及 厂 家 《 铁 损 试 验 守 则 （61417）》， 铁 损 试 验 采用8000-10000 高斯的 磁 通 密度 ， 持续时间 为90 分钟。 试 验 合 格标 准 ： 实 测 单 位 铁 损不大 于标 准 铁 损 1.15W/Kg的 1.3 倍， 即1.495 W/Kg， 最高温 升 不超过 25℃， 最大 温 差不超 过 15℃。 发 电 机 定 子 为工 地组 合 方 式， 定 子 机 座由 4 瓣组 合 焊接， 铁 片 经叠 装 和 紧压后 进 行 铁 损 试 验 ， 定 子 铁 芯 采用DW270-50 冷扎无 取 向 的硅 钢 片 ， 每 片 厚 度 为0.5mm， 冲 片 表 面 涂 有 一 定 厚 度 的 F 级 绝 缘 漆 。 发 电 机 及 定 子 铁 芯 有 关 系 数 如 下 ： 第2 页共1 2 页 型号：SF100－14/5380 额定容量：100MW/117.65MVA 额定功率因数：0.85（滞后） 额定电压：13.8kV 额定电流：4922A 额定转速：428.6r/min 额定频率：50Hz 励磁电压：193V 励磁电流：1172A 定子铁芯外径：D1=538(cm) 定子铁芯内径：D2=434(cm) ...
