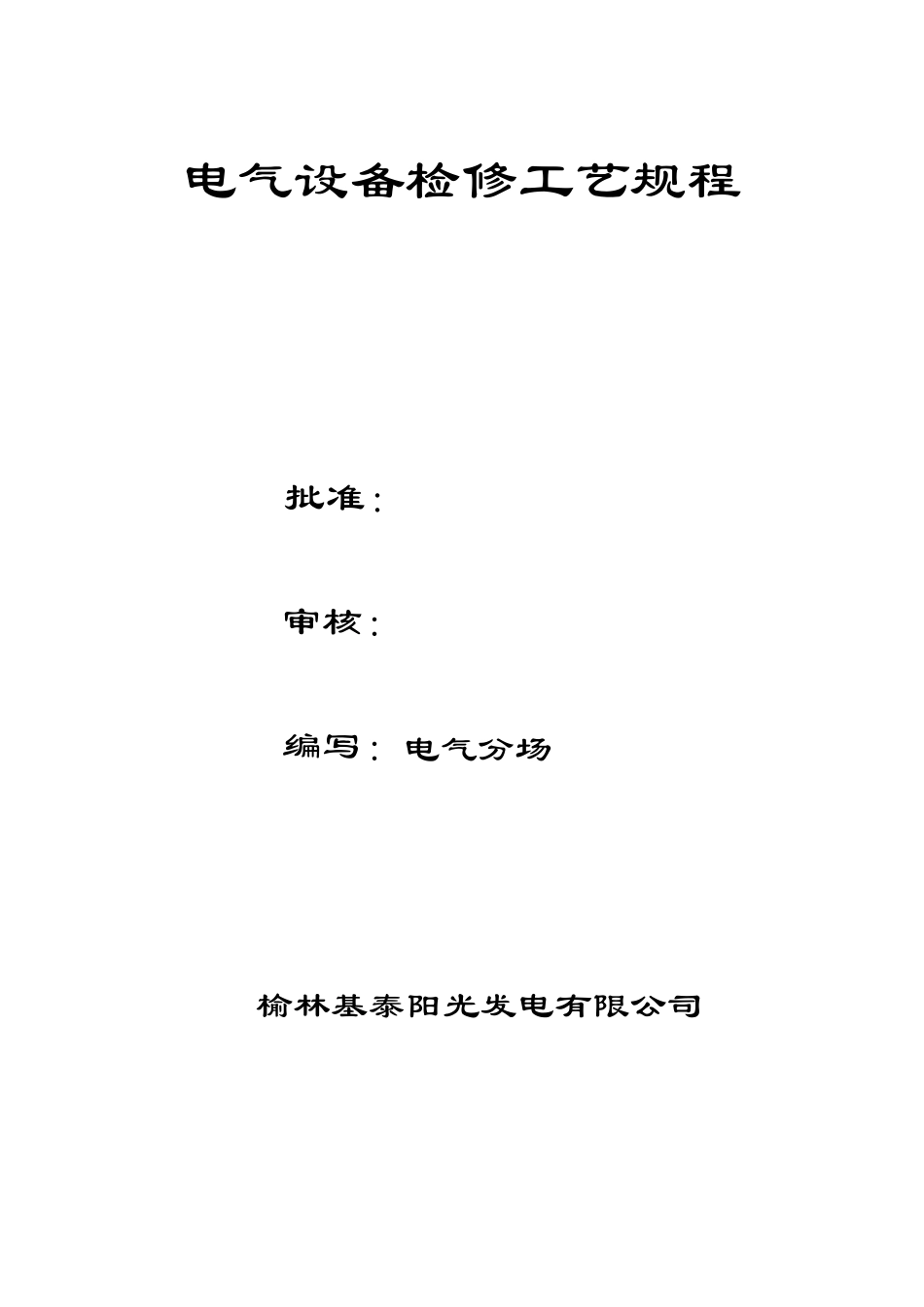

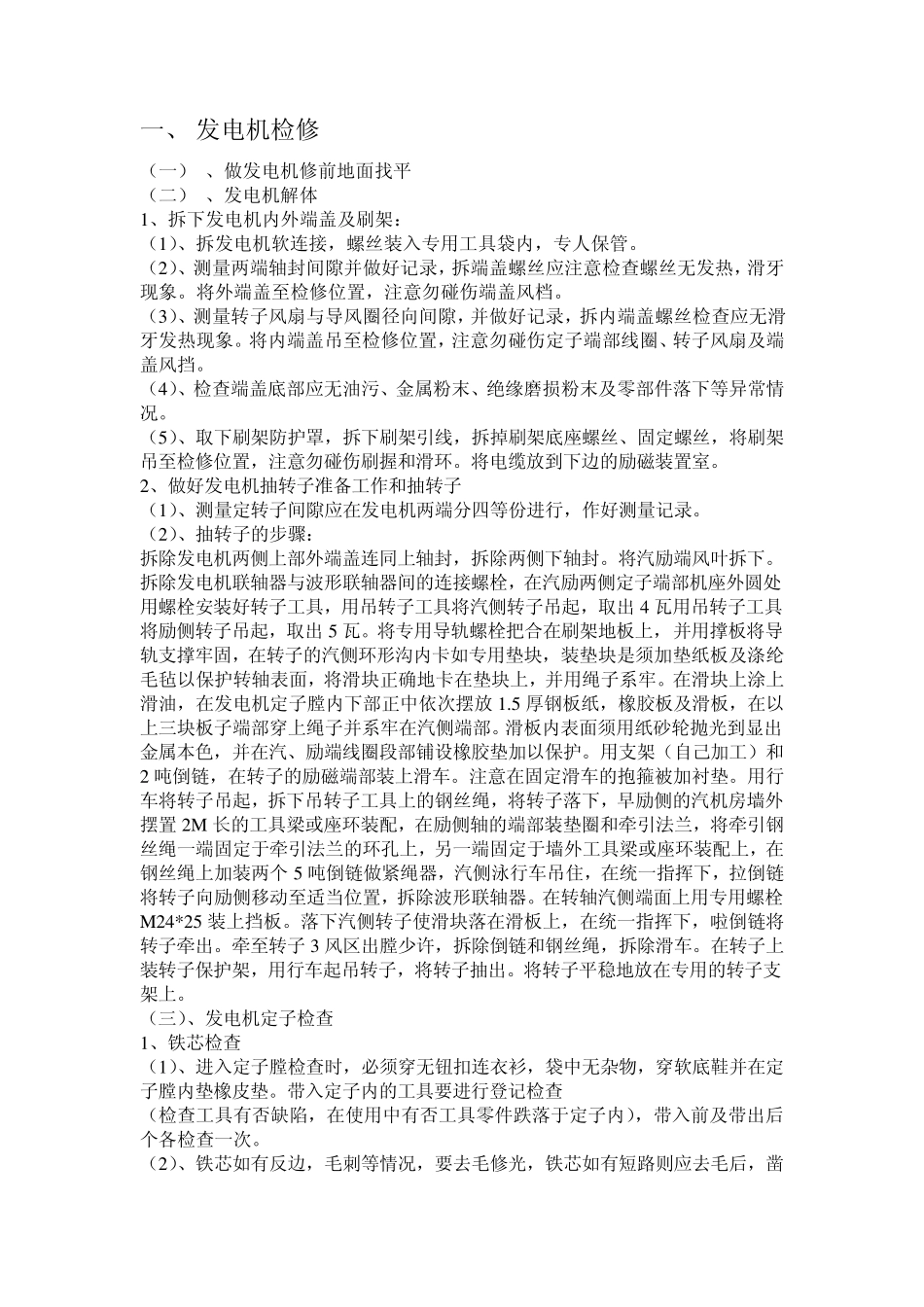

电气设备检修工艺规程 批准： 审核： 编写：电气分场 榆林基泰阳光发电有限公司 一、 发电机检修 （一） 、做发电机修前地面找平 （二） 、发电机解体 1、拆下发电机内外端盖及刷架： （1）、拆发电机软连接，螺丝装入专用工具袋内，专人保管。 （2）、测量两端轴封间隙并做好记录，拆端盖螺丝应注意检查螺丝无发热，滑牙现象。将外端盖至检修位置，注意勿碰伤端盖风档。 （3）、测量转子风扇与导风圈径向间隙，并做好记录，拆内端盖螺丝检查应无滑牙发热现象。将内端盖吊至检修位置，注意勿碰伤定子端部线圈、转子风扇及端盖风挡。 （4）、检查端盖底部应无油污、金属粉末、绝缘磨损粉末及零部件落下等异常情况。 （5）、取下刷架防护罩，拆下刷架引线，拆掉刷架底座螺丝、固定螺丝，将刷架吊至检修位置，注意勿碰伤刷握和滑环。将电缆放到下边的励磁装置室。 2、做好发电机抽转子准备工作和抽转子 （1）、测量定转子间隙应在发电机两端分四等份进行，作好测量记录。 （2）、抽转子的步骤： 拆除发电机两侧上部外端盖连同上轴封，拆除两侧下轴封。将汽励端风叶拆下。拆除发电机联轴器与波形联轴器间的连接螺栓，在汽励两侧定子端部机座外圆处用螺栓安装好转子工具，用吊转子工具将汽侧转子吊起，取出 4 瓦用吊转子工具将励侧转子吊起，取出 5 瓦。将专用导轨螺栓把合在刷架地板上，并用撑板将导轨支撑牢固，在转子的汽侧环形沟内卡如专用垫块，装垫块是须加垫纸板及涤纶毛毡以保护转轴表面，将滑块正确地卡在垫块上，并用绳子系牢。在滑块上涂上滑油，在发电机定子膛内下部正中依次摆放 1.5 厚钢板纸，橡胶板及滑板，在以上三块板子端部穿上绳子并系牢在汽侧端部。滑板内表面须用纸砂轮抛光到显出金属本色，并在汽、励端线圈段部铺设橡胶垫加以保护。用支架（自己加工）和2 吨倒链，在转子的励磁端部装上滑车。注意在固定滑车的抱箍被加衬垫。用行车将转子吊起，拆下吊转子工具上的钢丝绳，将转子落下，早励侧的汽机房墙外摆置 2M 长的工具梁或座环装配，在励侧轴的端部装垫圈和牵引法兰，将牵引钢丝绳一端固定于牵引法兰的环孔上，另一端固定于墙外工具梁或座环装配上，在钢丝绳上加装两个 5 吨倒链做紧绳器，汽侧泳行车吊住，在统一指挥下，拉倒链将转子向励侧移动至适当位置，拆除波形联轴器。在转轴汽侧端面上用专用螺栓M 24*25 装上挡板。落下汽侧转子使滑块落在滑板上，在统一指挥下，啦倒链将转子牵出。...
