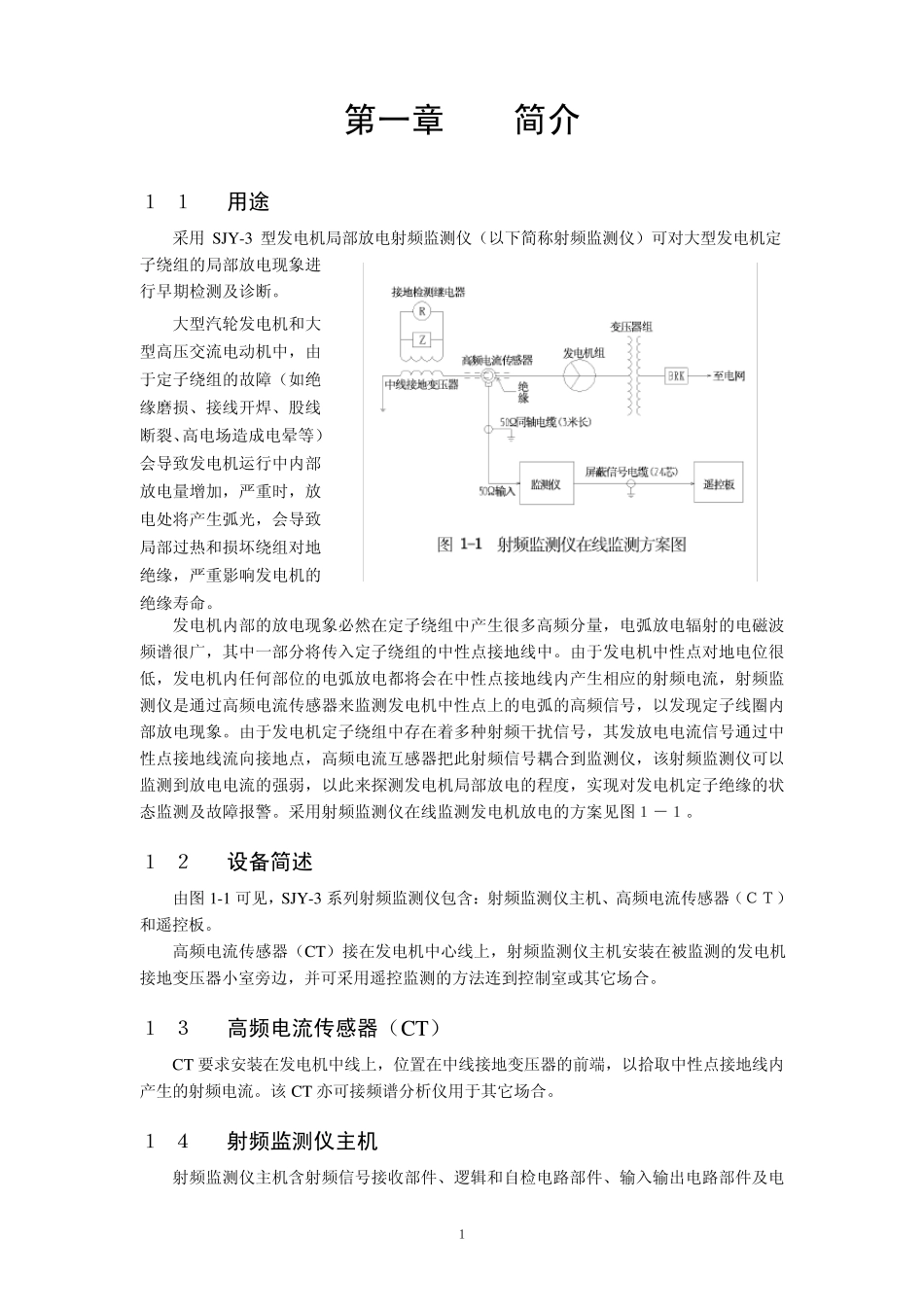

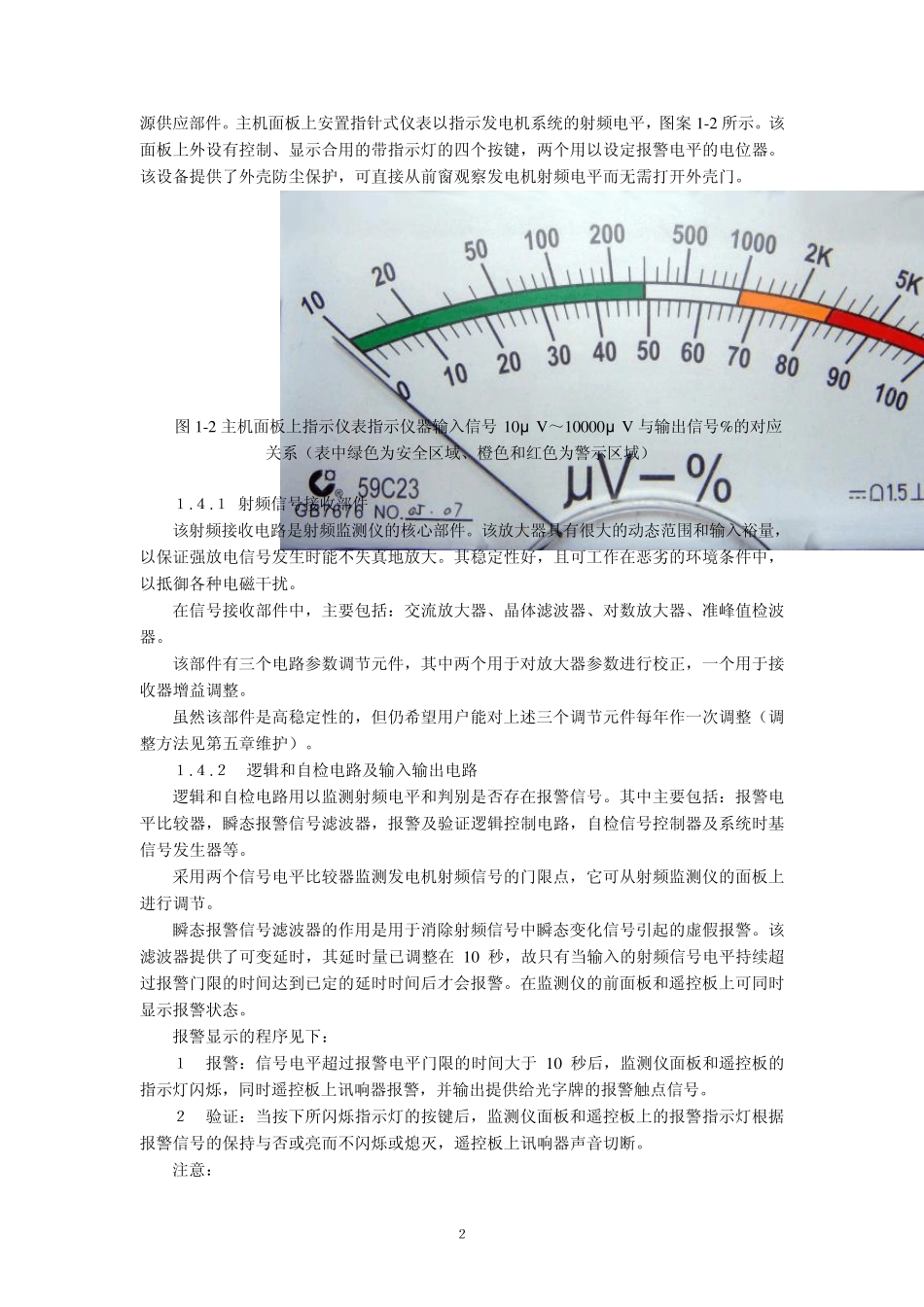

１ 第一章 简介 １.１ 用途 采用SJY-3 型发电机局部放电射频监测仪（以下简称射频监测仪）可对大型发电机定子绕组的局部放电现象进行早期检测及诊断。 大型汽轮发电机和大型高压交流电动机中，由于定子绕组的故障（如绝缘磨损、接线开焊、股线断裂、高电场造成电晕等）会导致发电机运行中内部放电量增加，严重时，放电处将产生弧光，会导致局部过热和损坏绕组对地绝缘，严重影响发电机的绝缘寿命。 发电机内部的放电现象必然在定子绕组中产生很多高频分量，电弧放电辐射的电磁波频谱很广，其中一部分将传入定子绕组的中性点接地线中。由于发电机中性点对地电位很低，发电机内任何部位的电弧放电都将会在中性点接地线内产生相应的射频电流，射频监测仪是通过高频电流传感器来监测发电机中性点上的电弧的高频信号，以发现定子线圈内部放电现象。由于发电机定子绕组中存在着多种射频干扰信号，其发放电电流信号通过中性点接地线流向接地点，高频电流互感器把此射频信号耦合到监测仪，该射频监测仪可以监测到放电电流的强弱，以此来探测发电机局部放电的程度，实现对发电机定子绝缘的状态监测及故障报警。采用射频监测仪在线监测发电机放电的方案见图１－１。 １.２ 设备简述 由图 1-1 可见，SJY-3 系列射频监测仪包含：射频监测仪主机、高频电流传感器（ＣＴ）和遥控板。 高频电流传感器（CT）接在发电机中心线上，射频监测仪主机安装在被监测的发电机接地变压器小室旁边，并可采用遥控监测的方法连到控制室或其它场合。 １.３ 高频电流传感器（CT） CT 要求安装在发电机中线上，位置在中线接地变压器的前端，以拾取中性点接地线内产生的射频电流。该 CT 亦可接频谱分析仪用于其它场合。 １.４ 射频监测仪主机 射频监测仪主机含射频信号接收部件、逻辑和自检电路部件、输入输出电路部件及电 ２ 源供应部件。主机面板上安置指针式仪表以指示发电机系统的射频电平，图案1-2 所示。该面板上外设有控制、显示合用的带指示灯的四个按键，两个用以设定报警电平的电位器。该设备提供了外壳防尘保护，可直接从前窗观察发电机射频电平而无需打开外壳门。 图1-2 主机面板上指示仪表指示仪器输入信号 10μ V ～10000μ V 与输出信号%的对应关系（表中绿色为安全区域、橙色和红色为警示区域） １.４.１ 射频信号接收部件 该射频接收电路是射频监测仪的核心部件。该放大器具有很大的动态范围和输入裕量，以保证强放电信号发生...
