发电机转子试验作业指导书

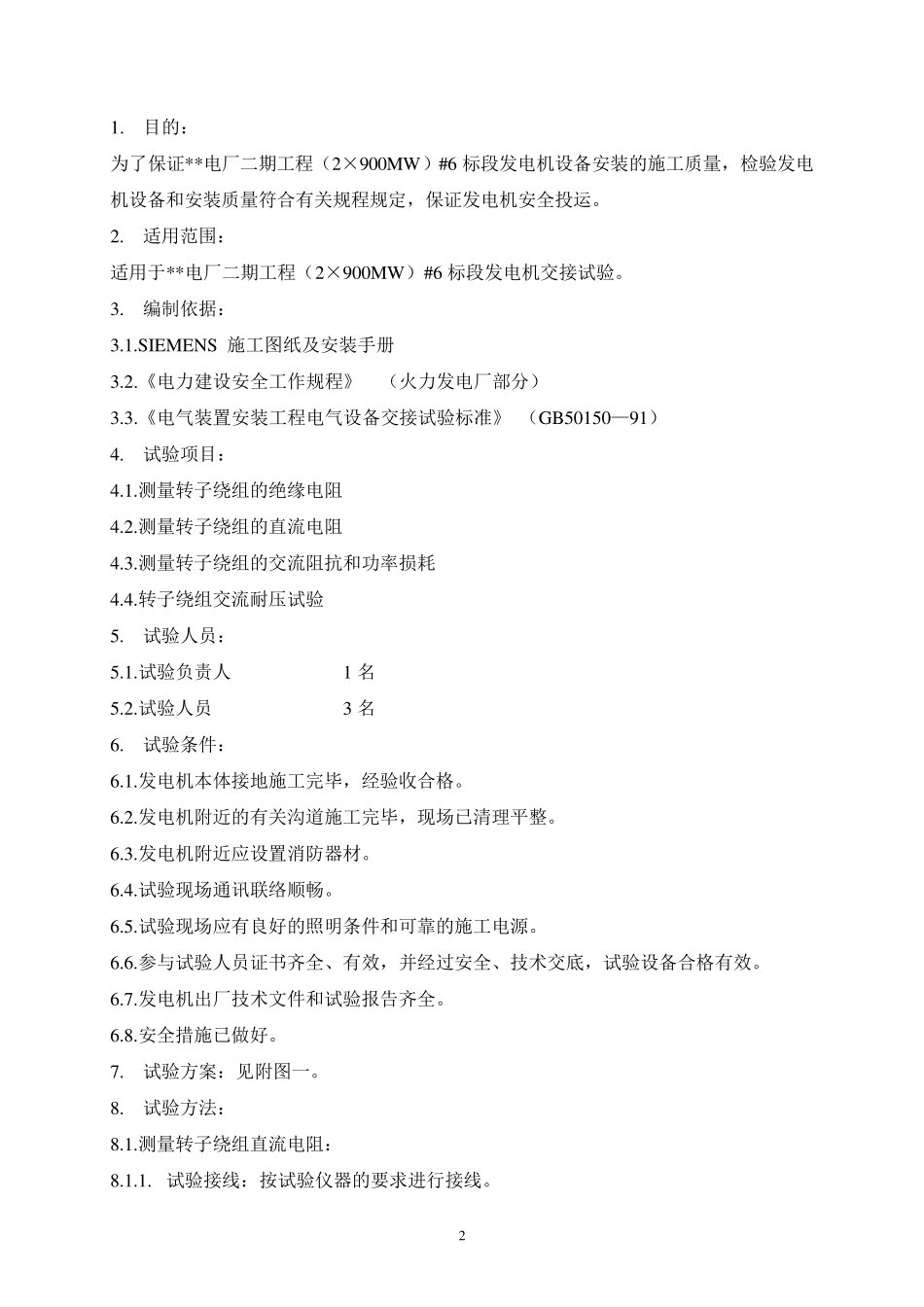

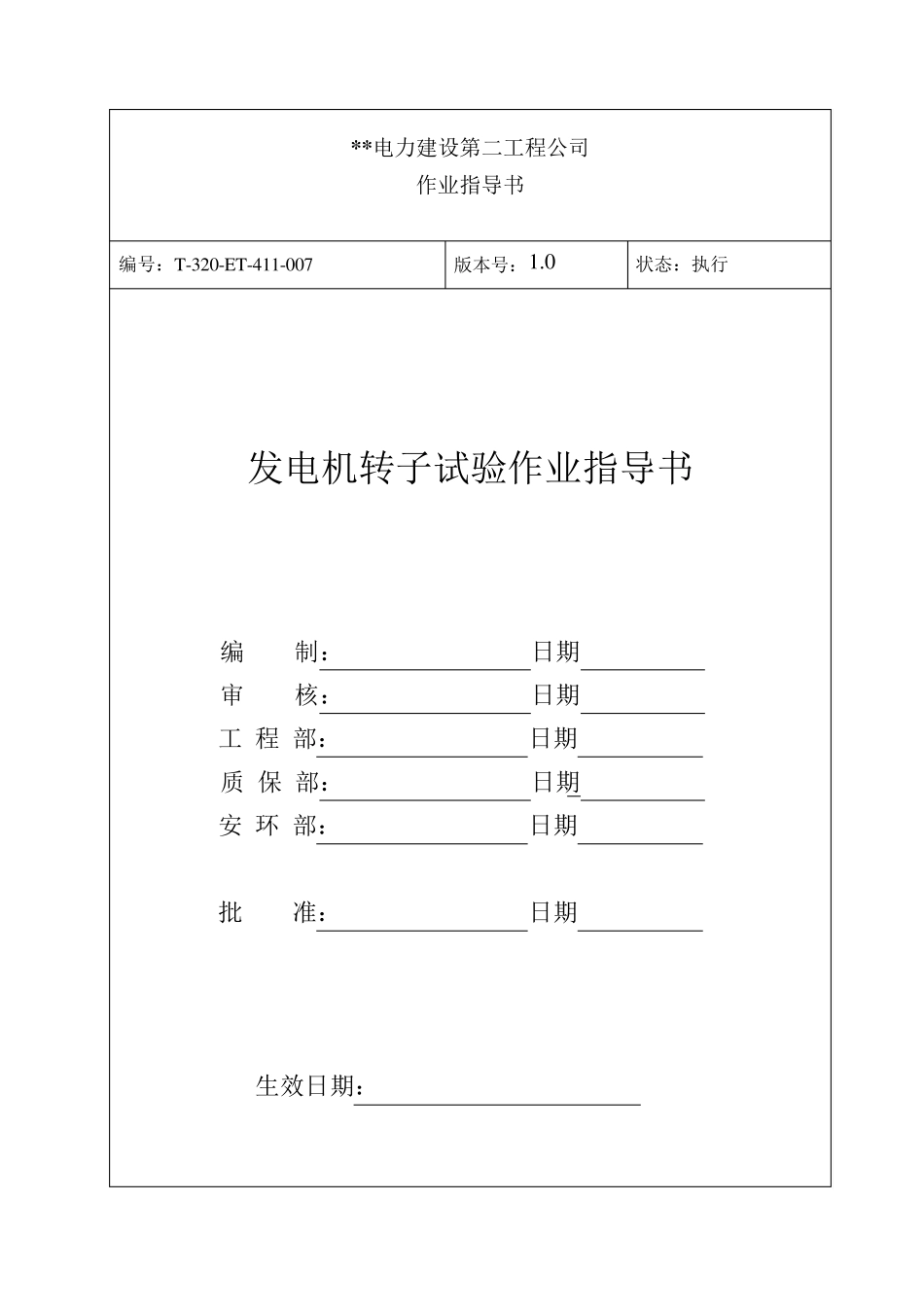

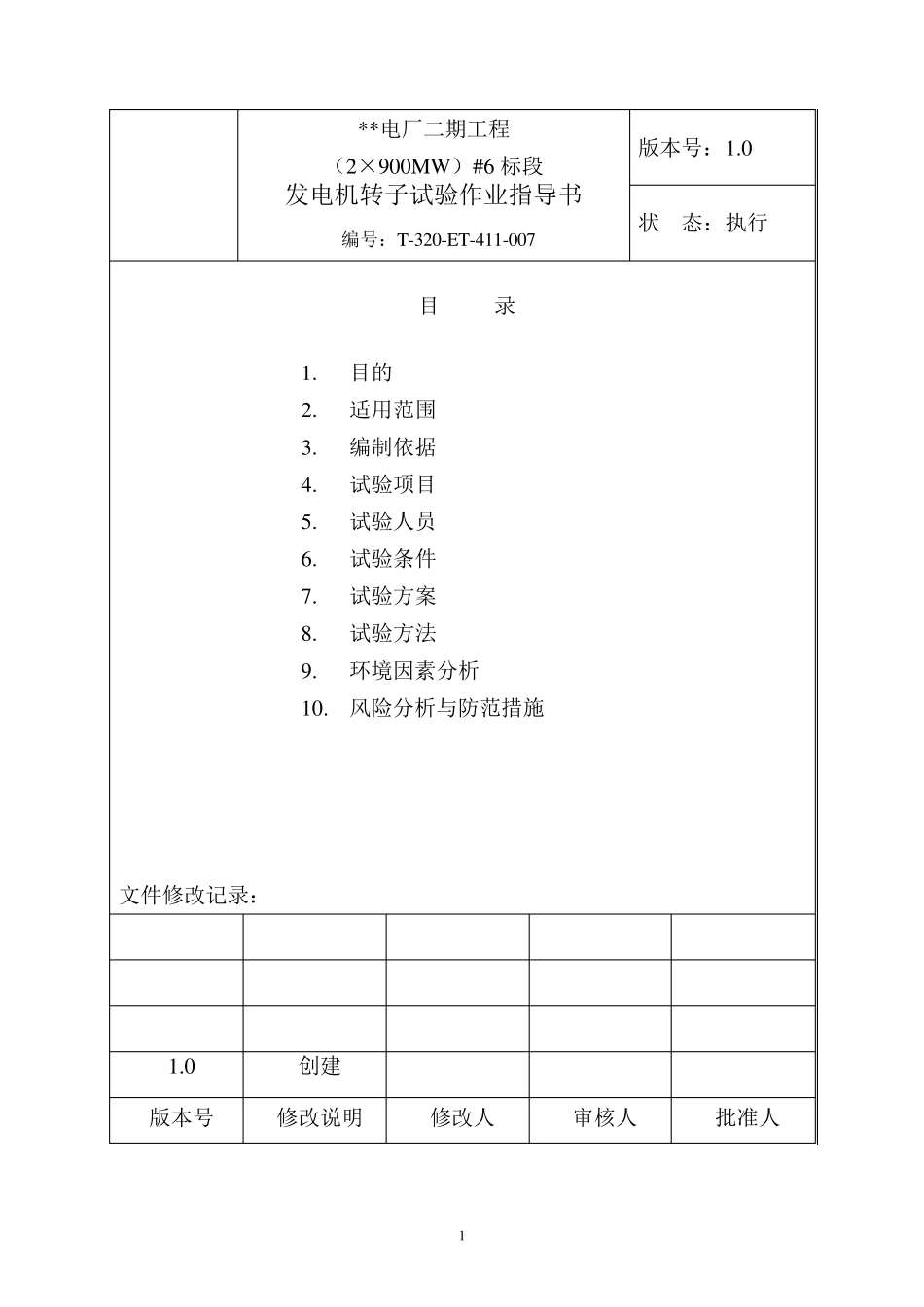

* * 电力建设第二工程公司 作业指导书 编号：T-320-ET-411-007 版本号：1.0 状态：执行 发电机转子试验作业指导书 编 制： 日期 审 核： 日期 工 程 部： 日期 质 保 部： 日期 安 环 部： 日期 批 准： 日期 生效日期： 1 **电厂二期工程 （2×900MW ）#6 标段 发电机转子试验作业指导书 编号：T-320-ET-411-007 版本号：1.0 状 态：执行 目 录 1. 目的 2. 适用范围 3. 编制依据 4. 试验项目 5. 试验人员 6. 试验条件 7. 试验方案 8. 试验方法 9. 环境因素分析 10. 风险分析与防范措施 文件修改记录： 1.0 创建 版本号 修改说明 修改人 审核人 批准人 2 1. 目的： 为了保证**电厂二期工程（2×900MW ）#6 标段发电机设备安装的施工质量，检验发电机设备和安装质量符合有关规程规定，保证发电机安全投运。 2. 适用范围： 适用于**电厂二期工程（2×900MW ）#6 标段发电机交接试验。 3. 编制依据： 3.1.SIEMENS 施工图纸及安装手册 3.2.《电力建设安全工作规程》 （火力发电厂部分） 3.3.《电气装置安装工程电气设备交接试验标准》 （GB50150—91） 4. 试验项目： 4.1.测量转子绕组的绝缘电阻 4.2.测量转子绕组的直流电阻 4.3.测量转子绕组的交流阻抗和功率损耗 4.4.转子绕组交流耐压试验 5. 试验人员： 5.1.试验负责人 1 名 5.2.试验人员 3 名 6. 试验条件： 6.1.发电机本体接地施工完毕，经验收合格。 6.2.发电机附近的有关沟道施工完毕，现场已清理平整。 6.3.发电机附近应设置消防器材。 6.4.试验现场通讯联络顺畅。 6.5.试验现场应有良好的照明条件和可靠的施工电源。 6.6.参与试验人员证书齐全、有效，并经过安全、技术交底，试验设备合格有效。 6.7.发电机出厂技术文件和试验报告齐全。 6.8.安全措施已做好。 7. 试验方案：见附图一。 8. 试验方法： 8.1.测量转子绕组直流电阻： 8.1.1. 试验接线：按试验仪器的要求进行接线。 3 8.1.2. 试验仪器：速测欧姆计。 8.1.3. 试验步骤： a. 在转子穿膛前进行。 b. 检查试验接线正确无误。 c. 接通电源，测量直流电阻，同时记录温度。 d. 记录表格： 温度 直流电阻 8.1.4. 数据分析：测量数值与产品出厂值换算到同温度下的数值比较，其差值不应超过2%。 8.1.5. 安全注意事项：应在转子冷状态下进行试验。 8.2. 测量转子绕组的绝缘电阻： 8.2.1. 试...
