发电机转子通风试验

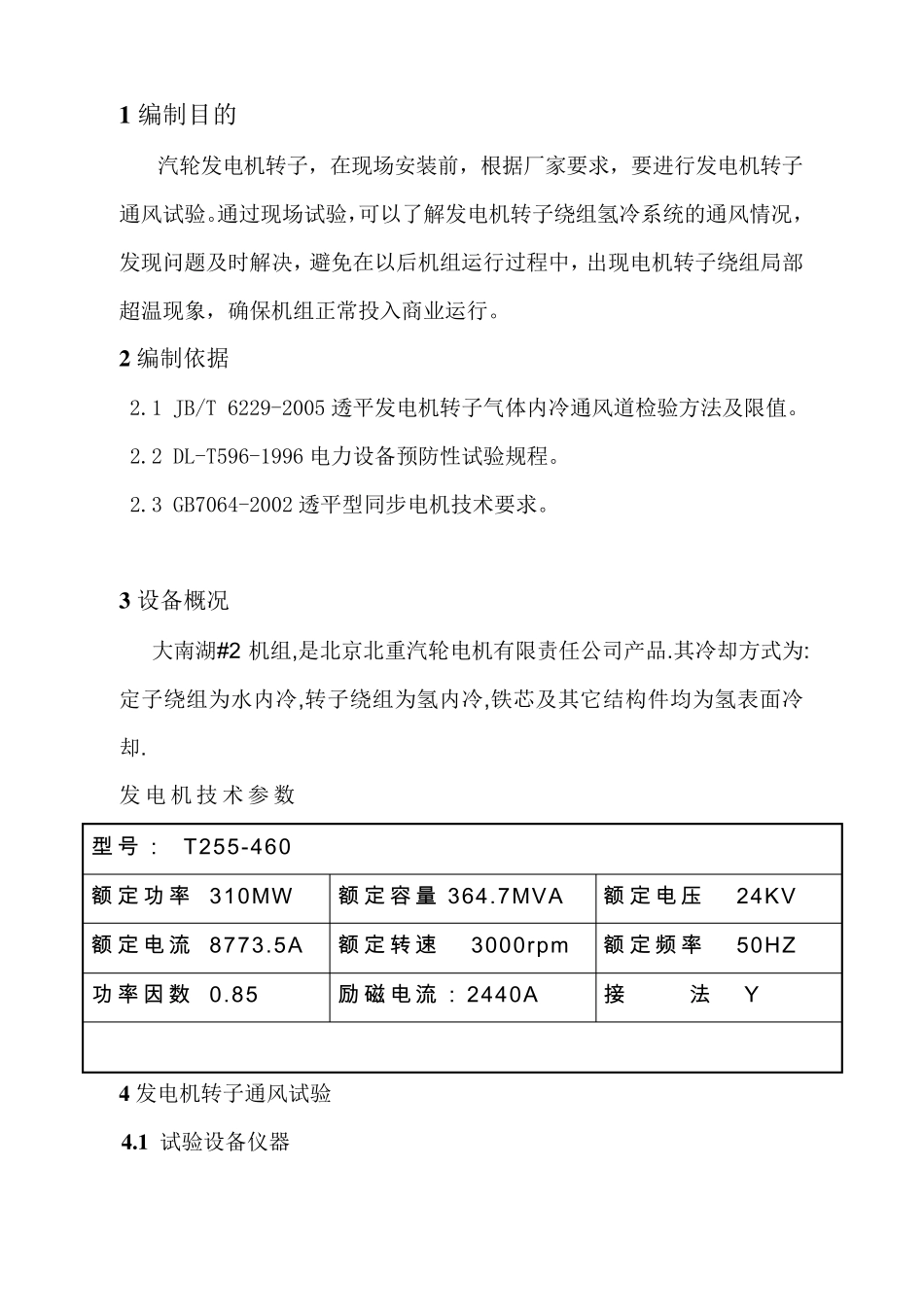

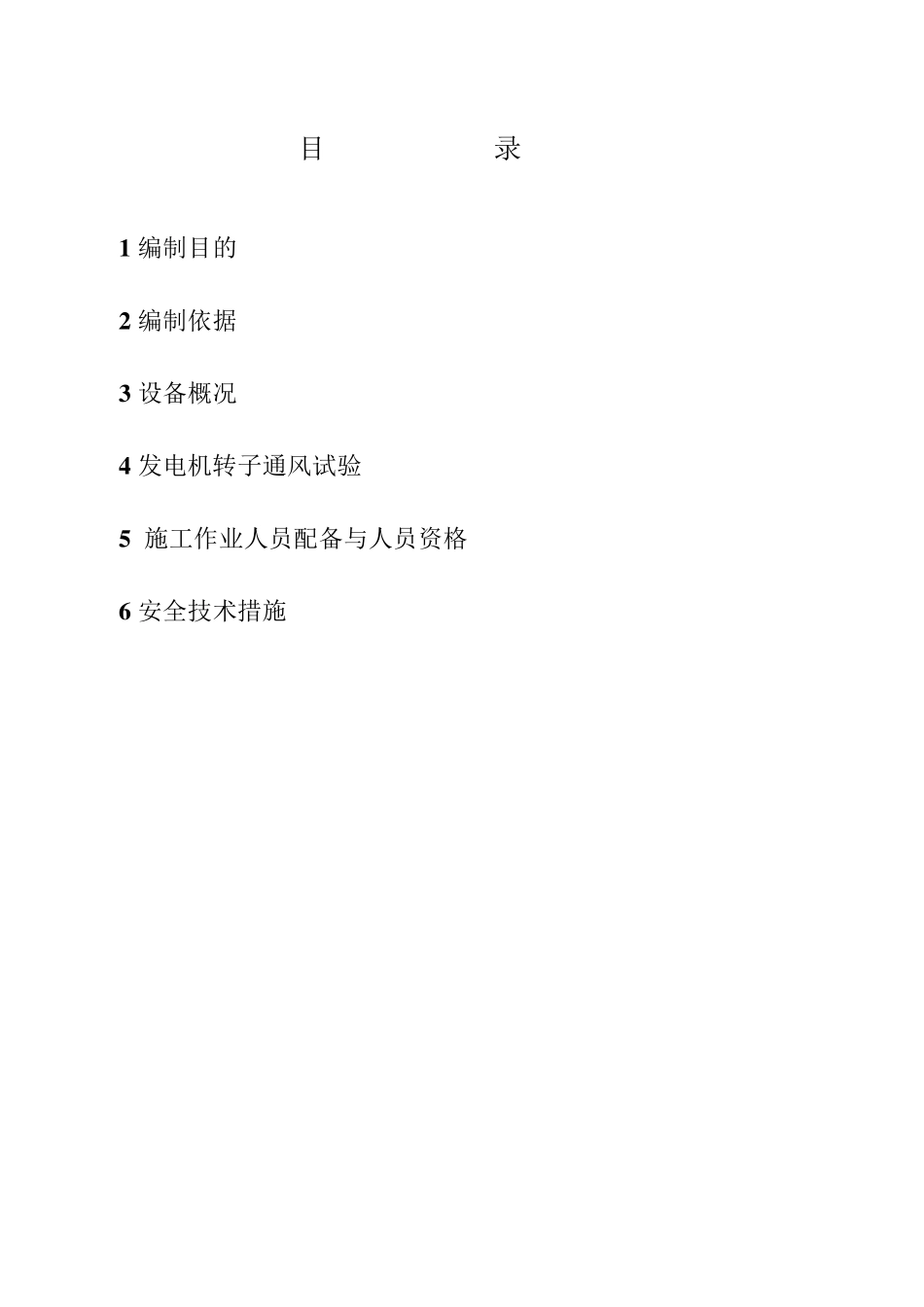

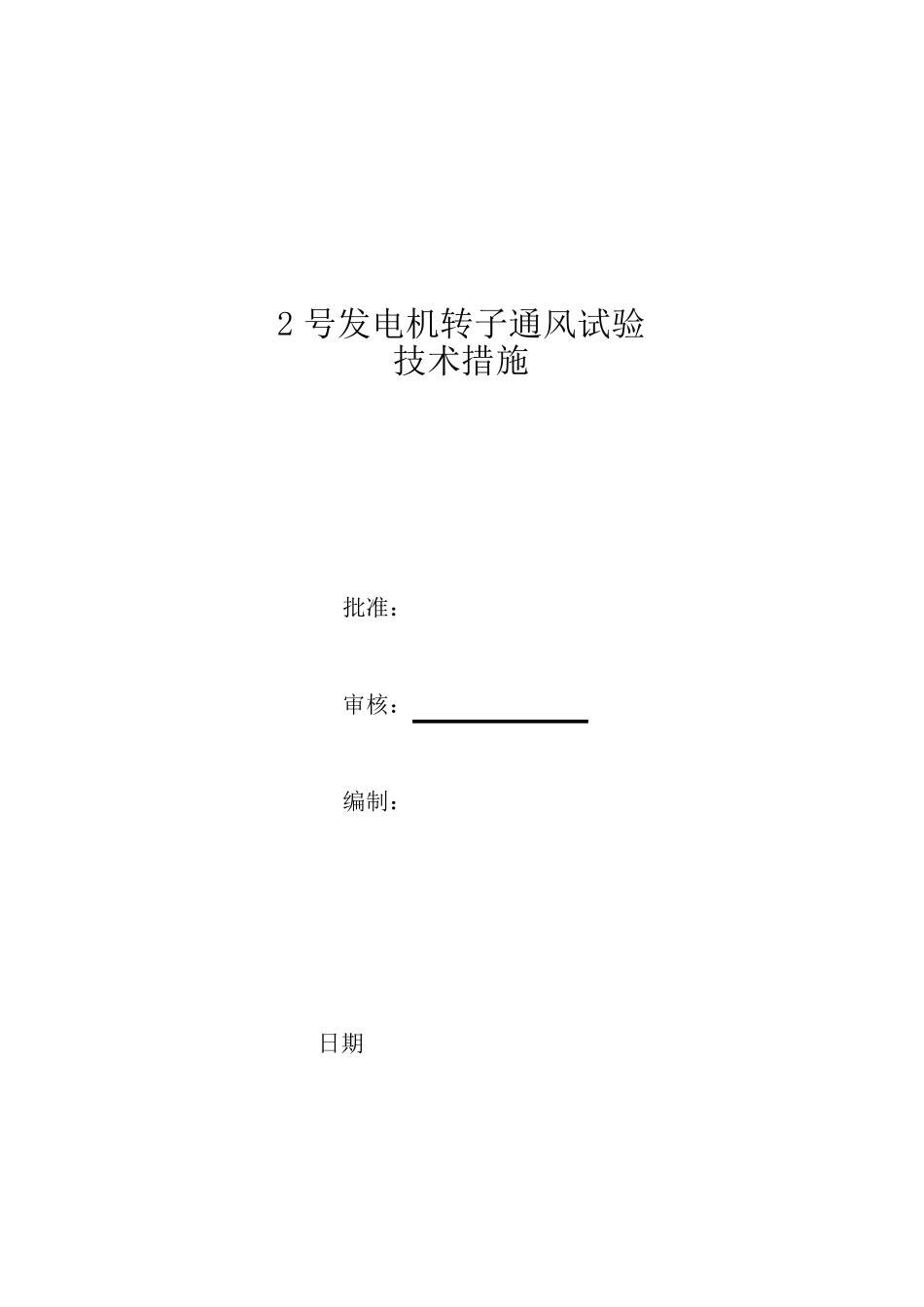

2 号发电机转子通风试验 技术措施 批准： 审核： 编制： 日期 目 录 1 编制目的 2 编制依据 3 设备概况 4 发电机转子通风试验 5 施工作业人员配备与人员资格 6 安全技术措施 1 编制目的 汽轮发电机转子，在现场安装前，根据厂家要求，要进行发电机转子通风试验。通过现场试验，可以了解发电机转子绕组氢冷系统的通风情况，发现问题及时解决，避免在以后机组运行过程中，出现电机转子绕组局部超温现象，确保机组正常投入商业运行。 2 编制依据 2.1 JB/T 6229-2005 透平发电机转子气体内冷通风道检验方法及限值。 2.2 DL-T596-1996 电力设备预防性试验规程。 2.3 GB7064-2002 透平型同步电机技术要求。 3 设备概况 大南湖#2 机组,是北京北重汽轮电机有限责任公司产品.其冷却方式为:定子绕组为水内冷,转子绕组为氢内冷,铁芯及其它结构件均为氢表面冷却. 发电机技 术 参 数 型 号 ： T255-460 额 定 功 率 310MW 额 定 容 量 364.7MVA 额 定 电 压 24KV 额 定 电 流 8773.5A 额 定 转 速 3000rpm 额 定 频 率 50HZ 功 率 因 数 0.85 励 磁 电 流 ： 2440A 接 法 Y 4 发电机转子通风试验 4 .1 试验设备仪器 1 热球式风速仪 1 台 2 蜗壳式气室 2 具 3 风压计 2 个 4 鼓风机 2 台 5 刹紧带 4 条 4 .2 试验步骤 4.2.1 转子端部通风道检测： 4.2.1.1、汽端供风: 从风机出口引一临时风管分别接至发电机汽端,然后由护环处,经发电机转子风道,向发电机转子氢冷系统通风.用QDF 型热球式电风速仪在风斗出口测量风速. 4.2.1.2、励端供风: 从风机出口引一临时风管分别接至发电机励端,然后由护环处,经发电机转子风道,向发电机转子氢冷系统通风.用QDF 型热球式电风速仪在风斗出口测量风速. 4.2.2 转子槽部通风道检测(试验分第 风区;第 槽;第 孔)： 从风机出口引一临时风管分别接至发电机转子直线部分第 风区,测试第 槽,第 孔).进行通风试验, 用QDF 型热球式电风速仪在风斗出口测量风速. 为测量分析方便，我们把绕组线圈按N﹑S 极分成两组，以汽端联轴器补偿键侧为参考位置，补偿键向上面对汽端左侧上半面为N′下半面为S′,右侧上半面为N 下半面为S，详见下图 1 图1 线包分布示意图 4.3.1 试验注意事项; 尽可能固定操作人员,消除人为因素而引起的误差. 4.3.2 热球式电风速仪应在距风斗出口约8∽10倍风管直径的...
