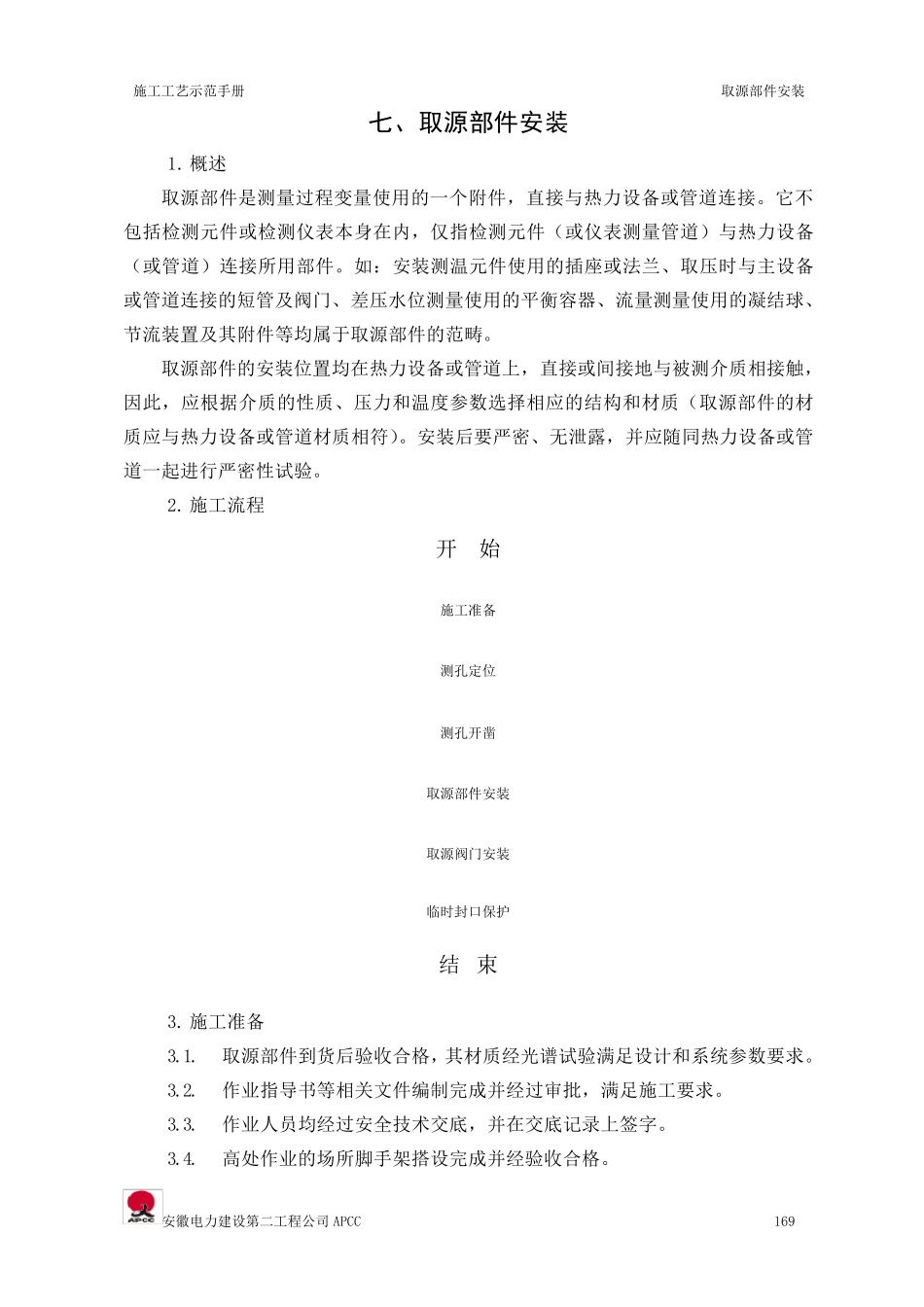

施工工艺示范手册 取源部件安装 安徽电力建设第二工程公司APCC 169 七、取源部件安装 1. 概述 取源部件是测量过程变量使用的一个附件，直接与热力设备或管道连接。它不包括检测元件或检测仪表本身在内，仅指检测元件（或仪表测量管道）与热力设备（或管道）连接所用部件。如：安装测温元件使用的插座或法兰、取压时与主设备或管道连接的短管及阀门、差压水位测量使用的平衡容器、流量测量使用的凝结球、节流装置及其附件等均属于取源部件的范畴。 取源部件的安装位置均在热力设备或管道上，直接或间接地与被测介质相接触，因此，应根据介质的性质、压力和温度参数选择相应的结构和材质（取源部件的材质应与热力设备或管道材质相符）。安装后要严密、无泄露，并应随同热力设备或管道一起进行严密性试验。 2. 施工流程 施工准备开 始取源部件安装临时封口保护结 束测孔开凿测孔定位取源阀门安装 3. 施工准备 3.1. 取源部件到货后验收合格，其材质经光谱试验满足设计和系统 参数要求 。 3.2. 作 业 指导 书 等相关 文 件编 制 完 成 并经过审 批 ，满足施工要求 。 3.3. 作 业 人 员 均经过安全 技 术 交 底 ，并在交 底 记 录 上签 字 。 3.4. 高 处 作 业 的场 所脚 手架 搭 设完 成 并经验收合格。 施 工 工 艺 示 范 手 册 取 源 部 件 安 装 安 徽 电 力 建 设 第 二 工 程 公 司 APCC 170 3.5. 取 源 部 件 安 装 所 需 的 工 器 具 和 材 料 齐 全 并 经 检 验 合 格 。 4. 施 工 工 艺 质 量 控 制 要 求 4.1. 测 孔 定 位 4.1.1. 测 点 位 置 的 选 择 应 符 合 设 计 图 纸 或 制 造 厂 图 纸 及 说 明 书 的 要 求 ， 兼 顾 维护 、 检 修 、 监 视 方 便 ， 且 不 易 受 机 械 损 伤 的 工 艺 设 备 或 工 艺 管 道 上 ， 不 得 装 在 管 道和 设 备 的 死 角 处 。 4.1.2. 仪 表 测 孔 不 应 设 置 在 人 孔 、 看 火 孔 、 防 爆 门 及 排 污 门 附 近 ， 不 可 设 置 在设 备 或 管 道 焊 缝 或 热 影 响 区 内 。 4.1.3. 相 邻 两 取 源 部 件 之 间 的 距 离 应 大 于 被 测 介 质 的 管 道 外 径 ， 但 不 得 小于200mm。 压力 ...
