受力分析画图专题练习

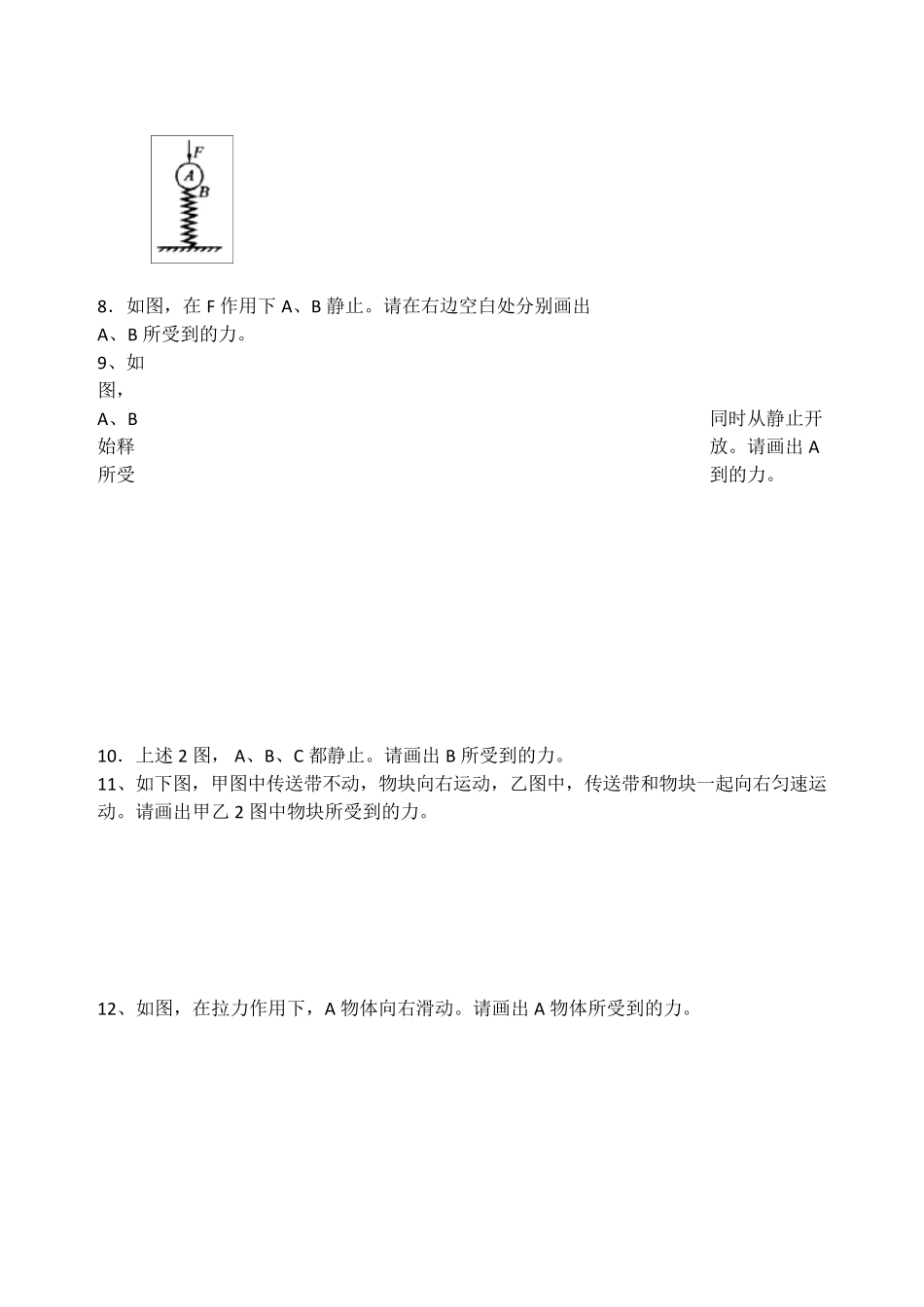

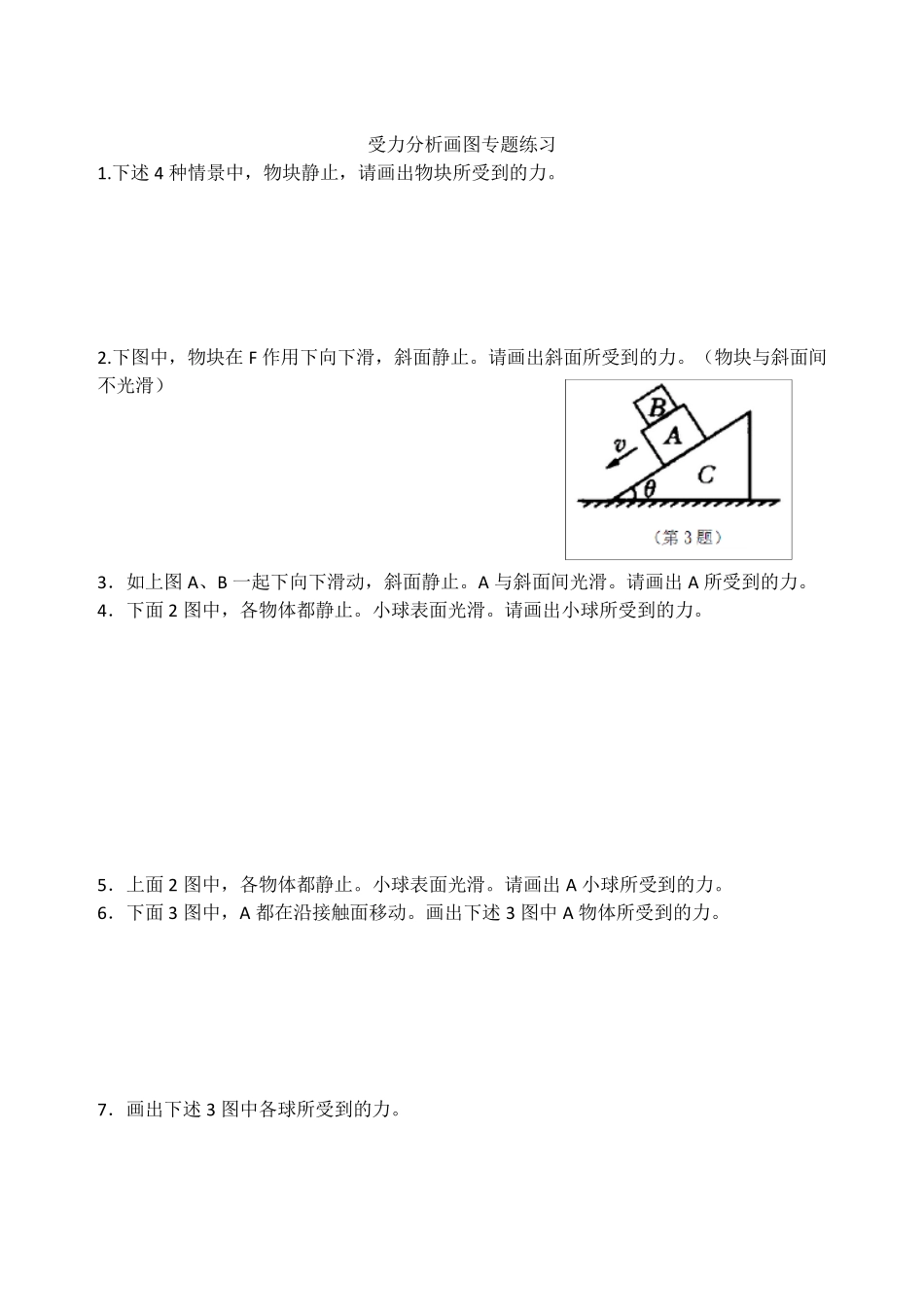

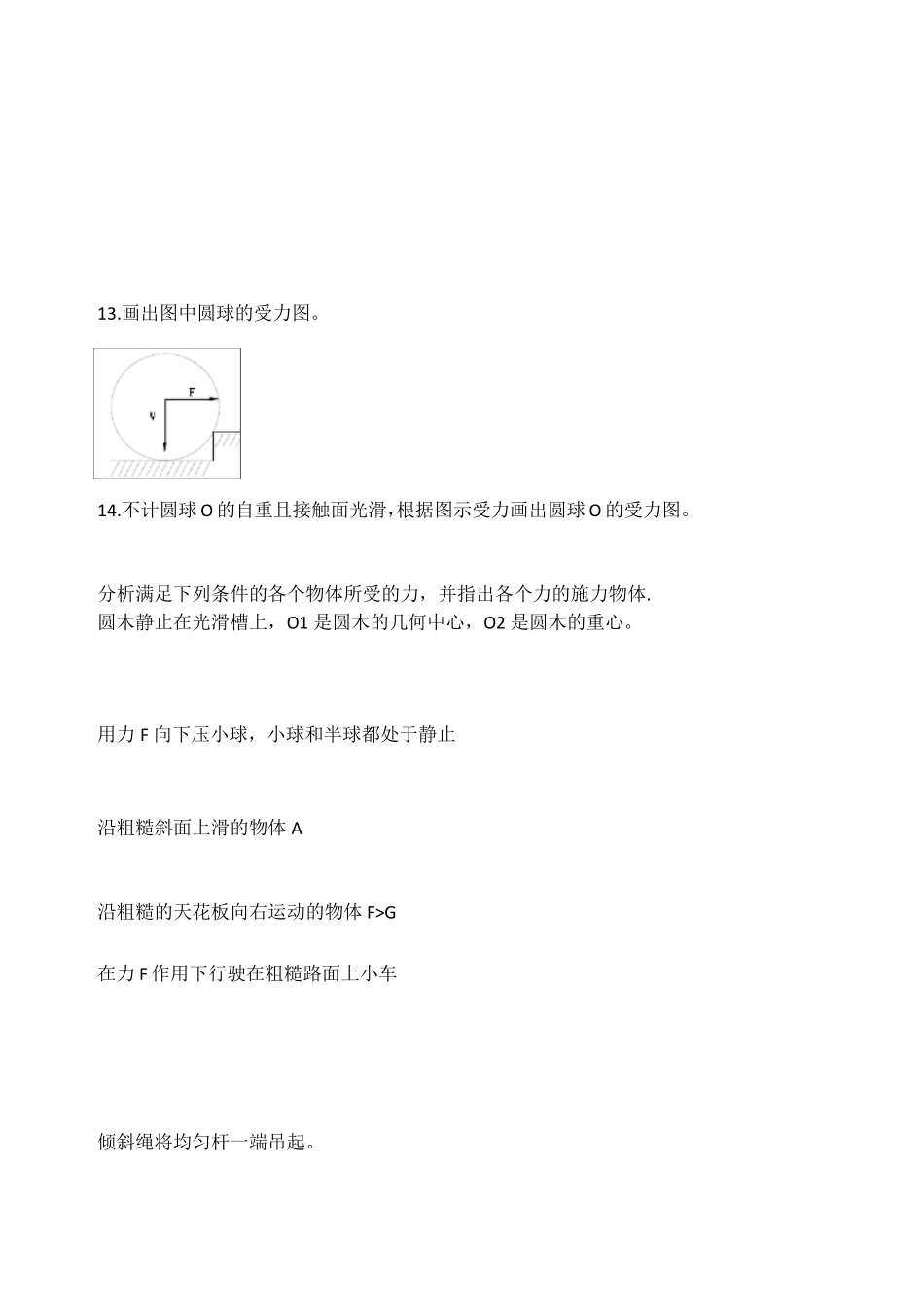

受力分析画图专题练习 1.下述4 种情景中，物块静止，请画出物块所受到的力。 2.下图中，物块在F 作用下向下滑，斜面静止。请画出斜面所受到的力。（物块与斜面间不光滑） 3．如上图A、B 一起下向下滑动，斜面静止。A 与斜面间光滑。请画出A 所受到的力。 4．下面2 图中，各物体都静止。小球表面光滑。请画出小球所受到的力。 5．上面2 图中，各物体都静止。小球表面光滑。请画出A 小球所受到的力。 6．下面3 图中，A 都在沿接触面移动。画出下述3 图中A 物体所受到的力。 7．画出下述3 图中各球所受到的力。 8．如图，在F 作用下A、B 静止。请在右边空白处分别画出A、B 所受到的力。 9、如图， A、B同时从静止开始释放。请画出 A所受到的力。 10．上述 2 图， A、B、C 都静止。请画出 B 所受到的力。 11、如下图，甲图中传送带不动，物块向右运动，乙图中，传送带和物块一起向右匀速运动。请画出甲乙 2 图中物块所受到的力。 12、如图，在拉力作用下，A 物体向右滑动。请画出 A 物体所受到的力。 13.画出图中圆球的受力图。 14.不计圆球O 的自重且接触面光滑，根据图示受力画出圆球O 的受力图。 分析满足下列条件的各个物体所受的力，并指出各个力的施力物体. 圆木静止在光滑槽上，O1 是圆木的几何中心，O2 是圆木的重心。 用力F 向下压小球，小球和半球都处于静止 沿粗糙斜面上滑的物体 A 沿粗糙的天花板向右运动的物体 F>G 在力F 作用下行驶在粗糙路面上小车 倾斜绳将均匀杆一端吊起。 用垂直于斜面的力F 将物块顶在斜面上。 相同的两物块夹在相同的竖直墙间处于静止 A、B 同时同速向右匀速行驶 在拉力F 作用下，两物块相对粗糙水平面匀速运动。 用力F拉着 A、B 两物体一起向右匀速运动。 用力F托住 A、B 两物块 光滑球靠在墙上 用斜向上的力F 将物块A 顶在竖直墙面上 光滑球静止在两夹板之间 圆柱静止在两根木棍搭成的斜面上 匀速转动的传送带上， 物块A 被竖直挡板挡住。 用力F 竖直向下压物块A 用水平力F 拉物块A 用水平力F 拉物块A，未拉动。 （AB 均静止） 用等大的水平力F 拉A、B。 用力F 将 A、B 两物块顶在竖直墙上。 （均未动） （均未动） A、B、C 三个物块用拉伸的轻弹簧 用力F 推搁在光滑斜面上的圆球。 和细绳相连，处于静止状态。 用力F 将物块B 从 A 下边匀速抽出， A、B 在拉力F 作用下一起沿 A 用水平细绳 ...
