变压器接线组别

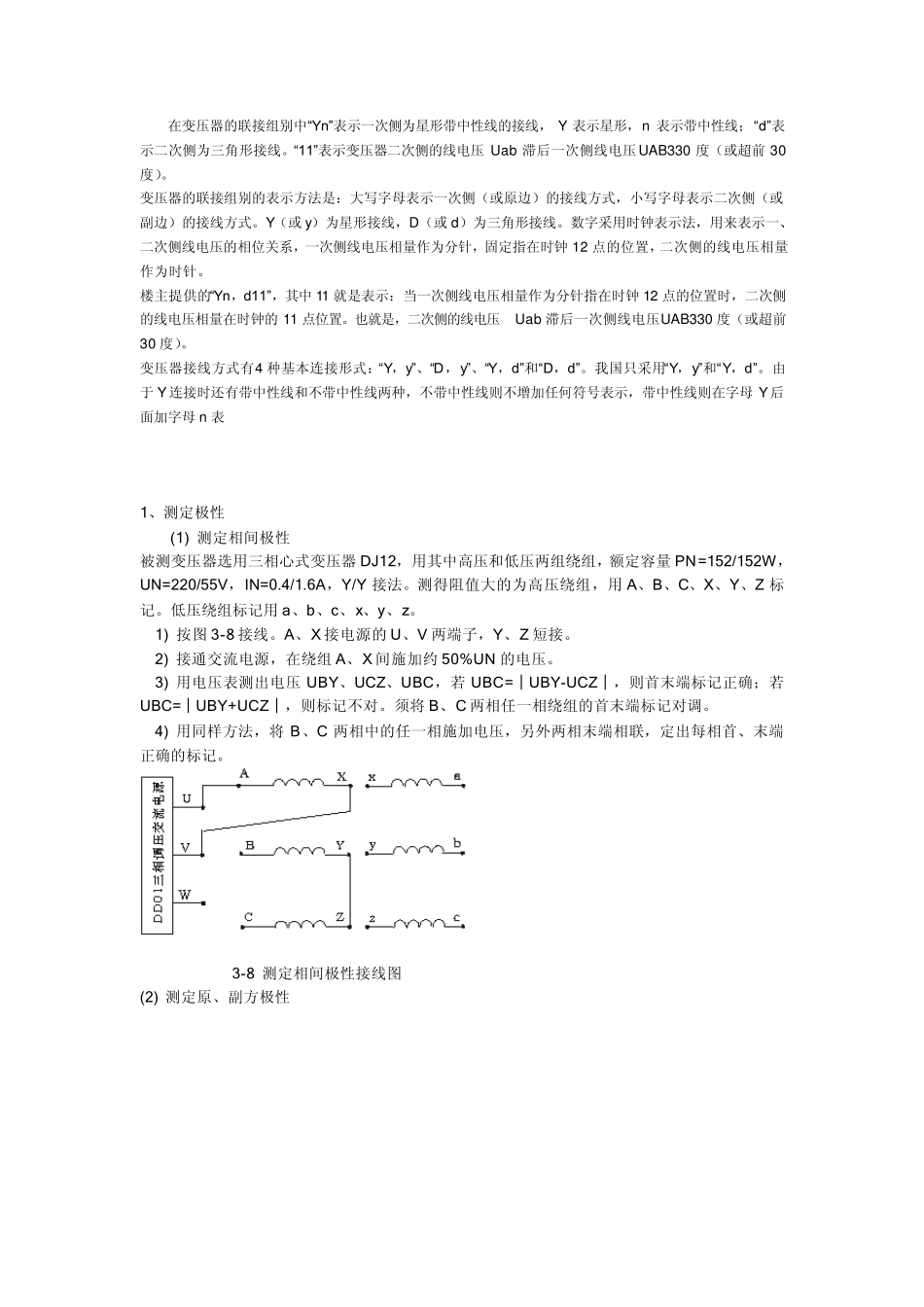

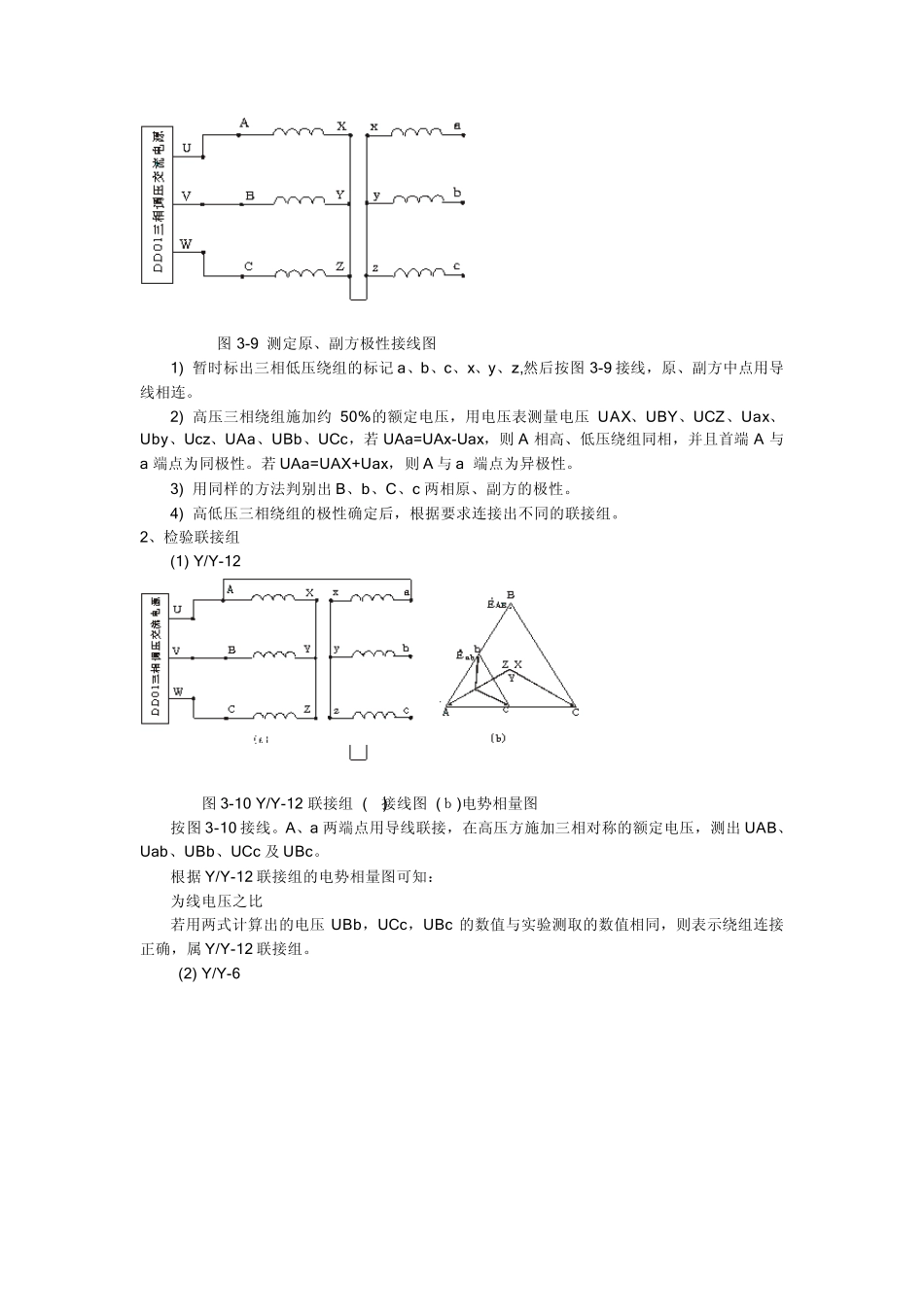

在变压器的联接组别中“Yn”表示一次侧为星形带中性线的接线， Y 表示星形，n 表示带中性线；“d”表示二次侧为三角形接线。“11”表示变压器二次侧的线电压 Uab 滞后一次侧线电压UAB330 度（或超前 30度）。 变压器的联接组别的表示方法是：大写字母表示一次侧（或原边）的接线方式，小写字母表示二次侧（或副边）的接线方式。Y（或 y）为星形接线，D（或 d）为三角形接线。数字采用时钟表示法，用来表示一、二次侧线电压的相位关系，一次侧线电压相量作为分针，固定指在时钟 12 点的位置，二次侧的线电压相量作为时针。 楼主提供的“Yn，d11”，其中 11 就是表示：当一次侧线电压相量作为分针指在时钟 12 点的位置时，二次侧的线电压相量在时钟的 11 点位置。也就是，二次侧的线电压Uab 滞后一次侧线电压UAB330 度（或超前30 度）。 变压器接线方式有4 种基本连接形式：“Y，y”、“D，y”、“Y，d”和“D，d”。我国只采用“Y，y”和“Y，d”。由于 Y 连接时还有带中性线和不带中性线两种，不带中性线则不增加任何符号表示，带中性线则在字母 Y 后面加字母 n 表 1、测定极性 (1) 测定相间极性 被测变压器选用三相心式变压器 DJ12，用其中高压和低压两组绕组，额定容量 PN=152/152W，UN=220/55V，IN=0.4/1.6A，Y/Y 接法。测得阻值大的为高压绕组，用 A、B、C、X、Y、Z 标记。低压绕组标记用 a、b、c、x、y、z。 1) 按图 3-8 接线。A、X 接电源的 U、V 两端子，Y、Z 短接。 2) 接通交流电源，在绕组 A、X 间施加约 50%UN 的电压。 3) 用电压表测出电压 UBY、UCZ、UBC，若 UBC=│UBY-UCZ│，则首末端标记正确；若UBC=│UBY+UCZ│，则标记不对。须将 B、C 两相任一相绕组的首末端标记对调。 4) 用同样方法，将 B、C 两相中的任一相施加电压，另外两相末端相联，定出每相首、末端正确的标记。 3-8 测定相间极性接线图 (2) 测定原、副方极性 图3-9 测定原、副方极性接线图 1) 暂时标出三相低压绕组的标记 a、b、c、x、y、z,然后按图3-9 接线，原、副方中点用导线相连。 2) 高压三相绕组施加约 50%的额定电压，用电压表测量电压 UAX、UBY、UCZ、Uax、Uby、Ucz、UAa、UBb、UCc，若 UAa=UAx-Uax，则 A 相高、低压绕组同相，并且首端 A 与a 端点为同极性。若 UAa=UAX+Uax，则 A 与 a 端点为异极性。 3) 用同样的方法判别出 B、b、C、c 两相原、副方的极性...
