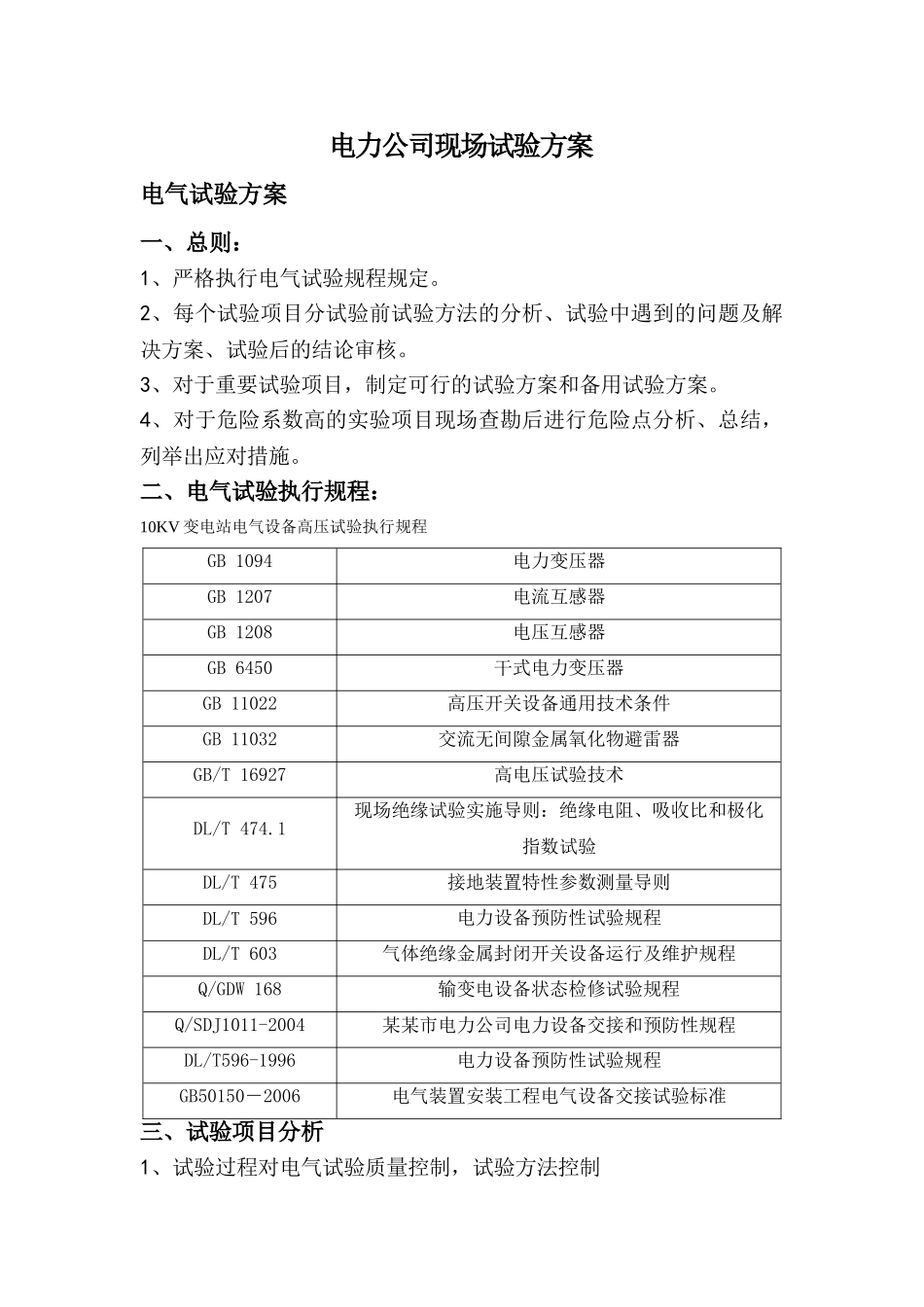

电力公司现场试验方案电气试验方案一、总则：1、严格执行电气试验规程规定。2、每个试验项目分试验前试验方法的分析、试验中遇到的问题及解决方案、试验后的结论审核。3、对于重要试验项目，制定可行的试验方案和备用试验方案。4、对于危险系数高的实验项目现场查勘后进行危险点分析、总结，列举出应对措施。二、电气试验执行规程：10KV 变电站电气设备高压试验执行规程GB 1094电力变压器GB 1207电流互感器GB 1208电压互感器GB 6450干式电力变压器GB 11022高压开关设备通用技术条件GB 11032交流无间隙金属氧化物避雷器GB/T 16927高电压试验技术DL/T 474.1现场绝缘试验实施导则：绝缘电阻、吸收比和极化指数试验DL/T 475接地装置特性参数测量导则DL/T 596电力设备预防性试验规程DL/T 603气体绝缘金属封闭开关设备运行及维护规程Q/GDW 168输变电设备状态检修试验规程Q/SDJ1011-2004某某市电力公司电力设备交接和预防性规程DL/T596-1996电力设备预防性试验规程GB50150－2006电气装置安装工程电气设备交接试验标准三、试验项目分析1、试验过程对电气试验质量控制，试验方法控制（1）、电气试验质量的控制：试验人员的资质的审核必须达到要求，试验过程发现的问题及时反映，及时解决。（2）、电气试验方法控制：明确每个电气设备的检测项目，严格按照电气试验标准化作业指导书进行。2、试验结论：试验结论严格按照《电气设备交接和预防性试验标准》执行，由高压试验专责审核签字。四、重要试验项目方案：1、10kV 开关试验方案（见附录 1）。2、避雷器试验方案（见附录 2）。3、变压器试验方案（见附录 3）。五、危险点系数高的分析：1、接地线装设不牢靠、接地点不明确、假接地。（一）、危险点：烧坏试验设备、影响测量数据。控制措施：实行专人接地、专人检查。对接地点不明确的必须要现场施工项目负责人进行确认方可进行。（二）、危险点：对被试品的损坏。控制措施：试验前对被试品全面了解，接地情况需要现场施工负责人确认。（三）、危险点：试验为完成地线拆除。控制措施：试验完成后由试验负责人拆除接地线，其他工作人员不得擅自拆除接地线。2、耐压试验电压高，现场施工人员多，现场试验员多。危险点：现场耐压试验电压高、人员多，现场试验员多，容易发生人员触电事故。控制措施：杜绝非试验人员参与高压试验。耐压试验区域广选择施工人员撤出后再进行升压。现场所有的试验人员在耐压时由试验负责人统一指挥。3、现场试验需...
