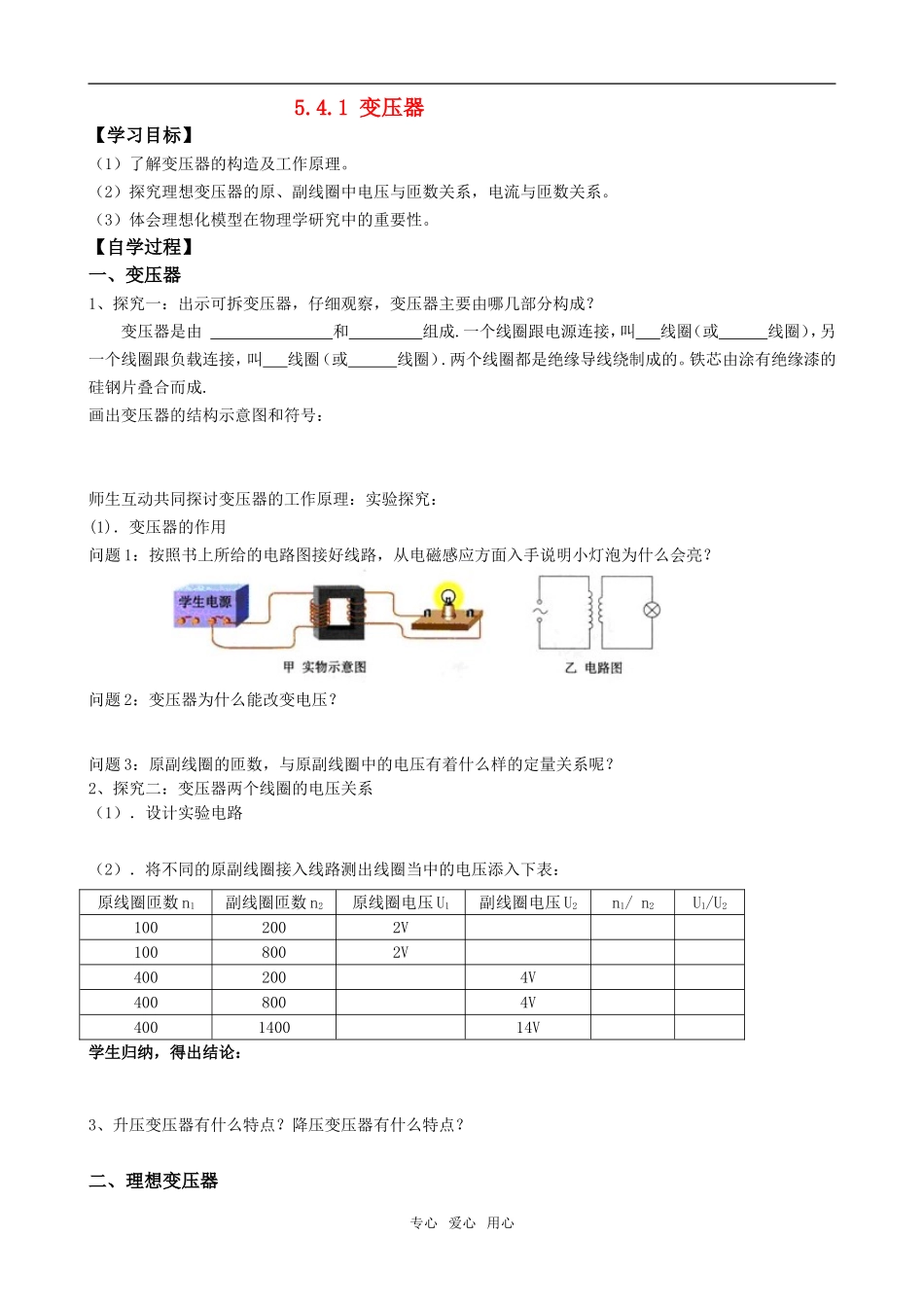

5.4.1 变压器【学习目标】 （1）了解变压器的构造及工作原理。（2）探究理想变压器的原、副线圈中电压与匝数关系，电流与匝数关系。（3）体会理想化模型在物理学研究中的重要性。【自学过程】 一、变压器1、探究一：出示可拆变压器，仔细观察，变压器主要由哪几部分构成？变压器是由 和 组成.一个线圈跟电源连接，叫 线圈（或 线圈），另一个线圈跟负载连接，叫 线圈（或 线圈）.两个线圈都是绝缘导线绕制成的。铁芯由涂有绝缘漆的硅钢片叠合而成.画出变压器的结构示意图和符号：师生互动共同探讨变压器的工作原理：实验探究：(1)．变压器的作用问题 1：按照书上所给的电路图接好线路，从电磁感应方面入手说明小灯泡为什么会亮？问题 2：变压器为什么能改变电压？问题 3：原副线圈的匝数，与原副线圈中的电压有着什么样的定量关系呢？2、探究二：变压器两个线圈的电压关系（1）．设计实验电路（2）．将不同的原副线圈接入线路测出线圈当中的电压添入下表：原线圈匝数 n1副线圈匝数 n2原线圈电压 U1副线圈电压 U2n1/ n2U1/U21002002V1008002V4002004V4008004V400140014V学生归纳，得出结论：3、升压变压器有什么特点？降压变压器有什么特点？二、理想变压器专心 爱心 用心1．能量损耗探究 1：使用可拆变压器有不闭合到闭合，观察接在副线圈两端的小灯泡的亮度变化?试分析原因？探究 2：做过实验的变压器铁芯用手触摸有什么感觉？说明了什么？触摸变压器的原副线圈有什么感觉？说明什么？小结：实际的变压器在运行时，哪些地方有损耗呢？强调：变压器在工作过程中，电能和磁能的相互转化是最主要的因素，而伴随而来的损耗是一些次要因素。为了研究问题的方便，我们突出主要因素，忽略次要因素。这种方法叫________________,这是科学研究的一种常用方法。因此，我们可以把实际的变压器抽象成理想变压器——一个没有能量损耗的理想模型。2．理想变压器是一种 模型．理想变压器是实际变压器的近似．理想变压器有三个特点：（1）铁芯封闭性好，无漏磁现象，即穿过原、副线圈两绕组每匝的磁通量 Φ 都 ．（2）线圈绕组的电阻 ，无能损（即铜损）现象．（3）铁芯中的电流不计，铁芯不发热，无能损（即铁损）现象．说明：大型变压器能量损失都很小，可看作理想变压器，本章研究的变压器可当作理想变压器处理．3．理想变压器的变压原理：变压器工作的原理是 现象．4．能量转换：变压器是把电能转化为 ；又把磁场能转化为 的装置...
