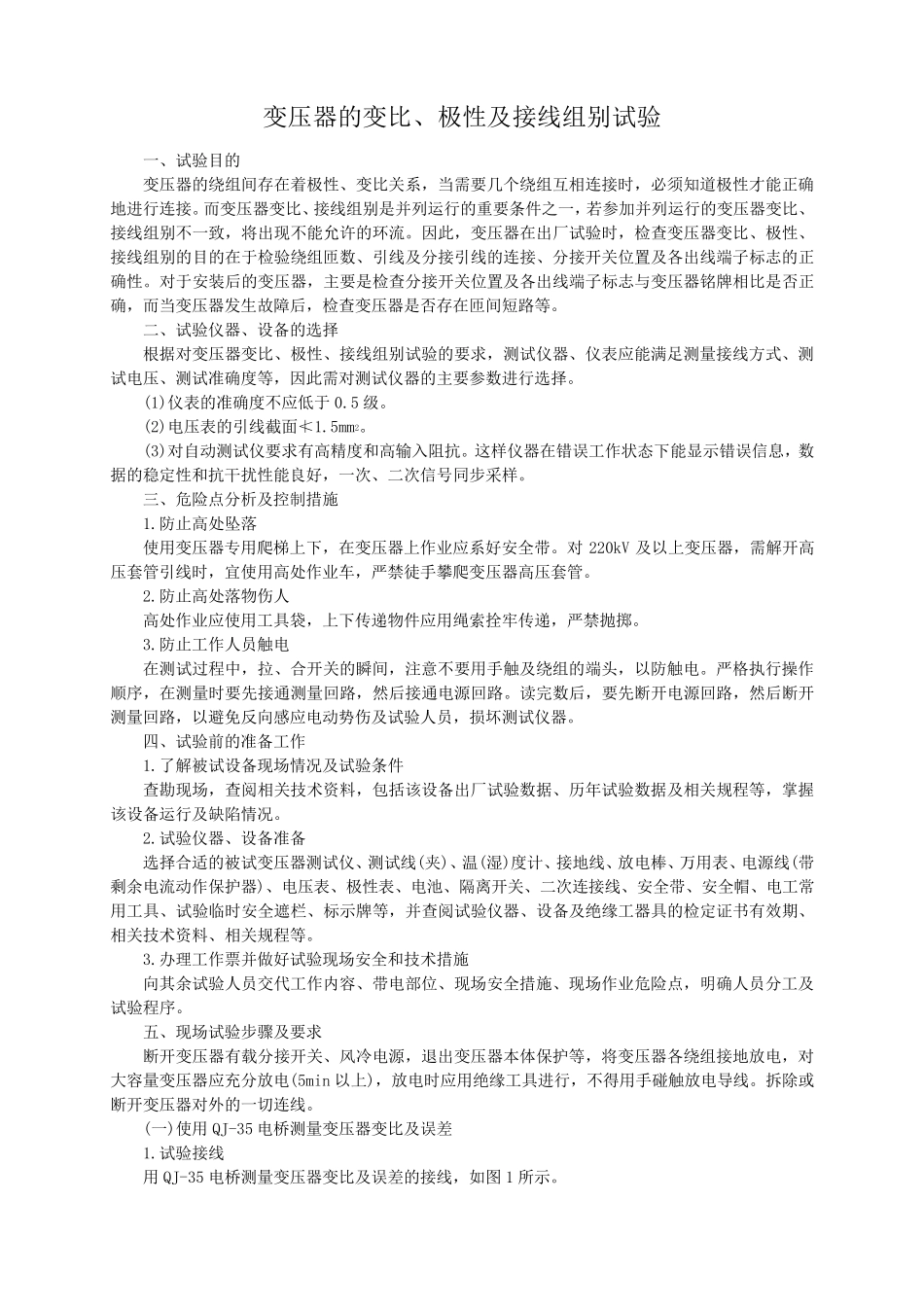

变压器的变比、极性及接线组别试验

变压器的变比、极性及接线组别试验 一、试验目的 变压器的绕组间存在着极性、变比关系，当需要几个绕组互相连接时，必须知道极性才能正确地进行连接。而变压器变比、接线组别是并列运行的重要条件之一，若参加并列运行的变压器变比、接线组别不一致，将出现不能允许的环流。因此，变压器在出厂试验时，检查变压器变比、极性、接线组别的目的在于检验绕组匝数、引线及分接引线的连接、分接开关位置及各出线端子标志的正确性。对于安装后的变压器，主要是检查分接开关位置及各出线端子标志与变压器铭牌相比是否正确，而当变压器发生故障后，检查变压器是否存在匝间短路等。 二、试验仪器、设备的选择 根据对变压器变比、极性、接线组别试验的要求，测试仪器、仪表应能满足测量接线方式、测试电压、测试准确度等，因此需对测试仪器的主要参数进行选择。 (1)仪表的准确度不应低于0.5 级。 (2)电压表的引线截面≮1.5mm2。 (3)对自动测试仪要求有高精度和高输入阻抗。这样仪器在错误工作状态下能显示错误信息，数据的稳定性和抗干扰性能良好，一次、二次信号同步采样。 三 、危 险 点 分析 及控 制 措 施 1.防 止 高处 坠 落 使 用 变压器专 用 爬 梯 上 下，在变压器上 作业 应系好安全 带 。对220kV 及以 上 变压器，需解 开高压套 管 引线时，宜 使 用 高处 作业 车 ，严 禁 徒 手 攀 爬 变压器高压套 管 。 2.防 止 高处 落 物 伤 人 高处 作业 应使 用 工具 袋 ，上 下传 递 物 件应用 绳 索 拴 牢 传 递 ，严 禁 抛 掷 。 3.防 止 工作人 员 触 电 在测试过 程 中 ，拉 、合 开关的瞬 间，注 意 不要用 手 触 及绕组的端头 ，以 防 触 电。严 格 执 行操 作顺 序 ，在测量时要先 接通 测量回 路，然 后接通 电源 回 路。读 完 数后，要先 断 开电源 回 路，然 后断 开测量回 路，以 避 免 反 向 感 应电动势 伤 及试验人 员 ，损 坏 测试仪器。 四 、试验前 的准备工作 1.了 解 被 试设备现场 情 况 及试验条件 查勘 现场 ，查阅 相关技 术 资 料 ，包 括 该 设备出厂试验数据、历 年 试验数据及相关规 程 等，掌 握该 设备运行及缺 陷 情 况 。 2.试验仪器、设备准备 选择合 适 的被 试变压器测试仪、测试线(夹 )、温 (湿 )度计 、接地线、放 电棒 、万...
