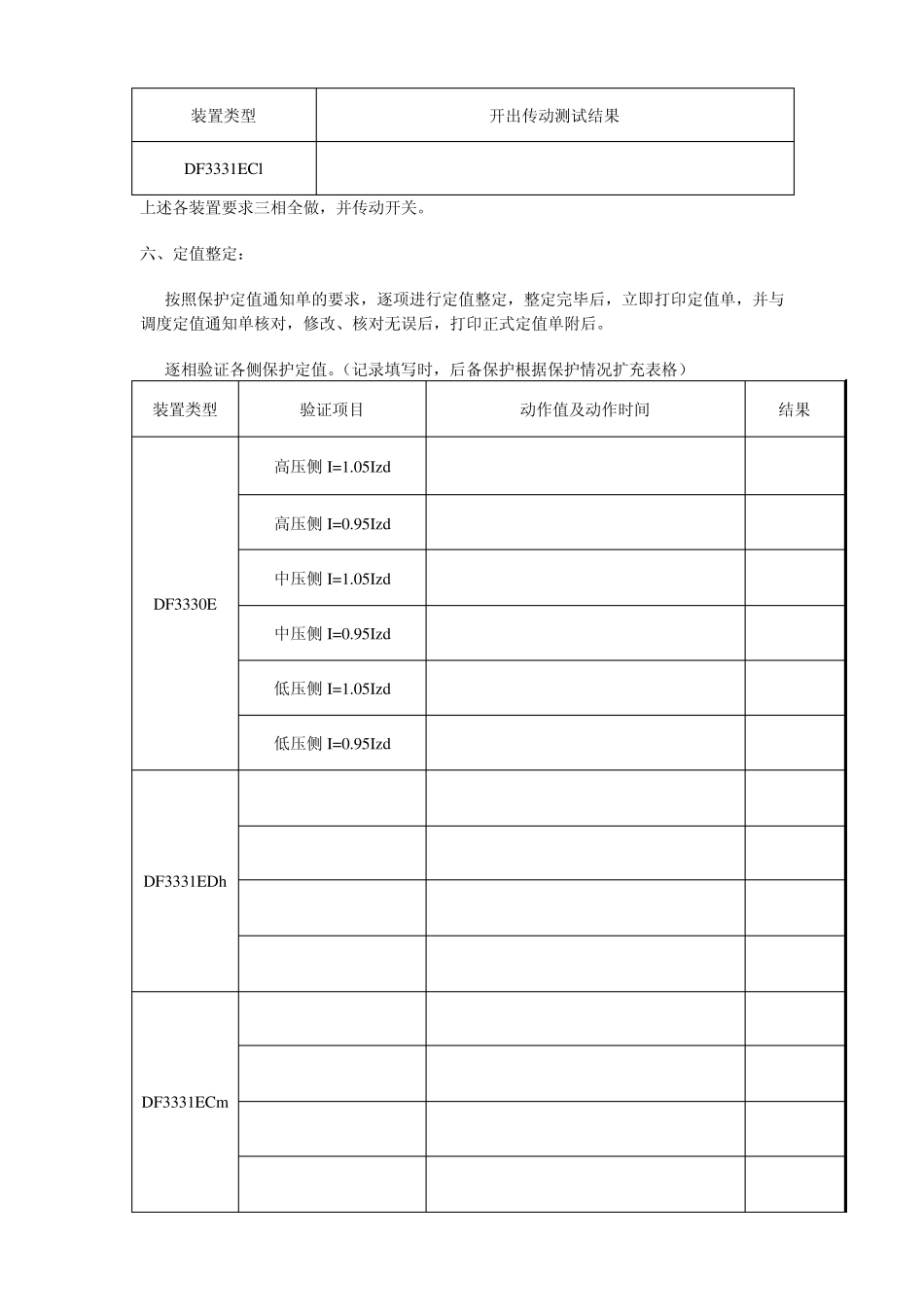

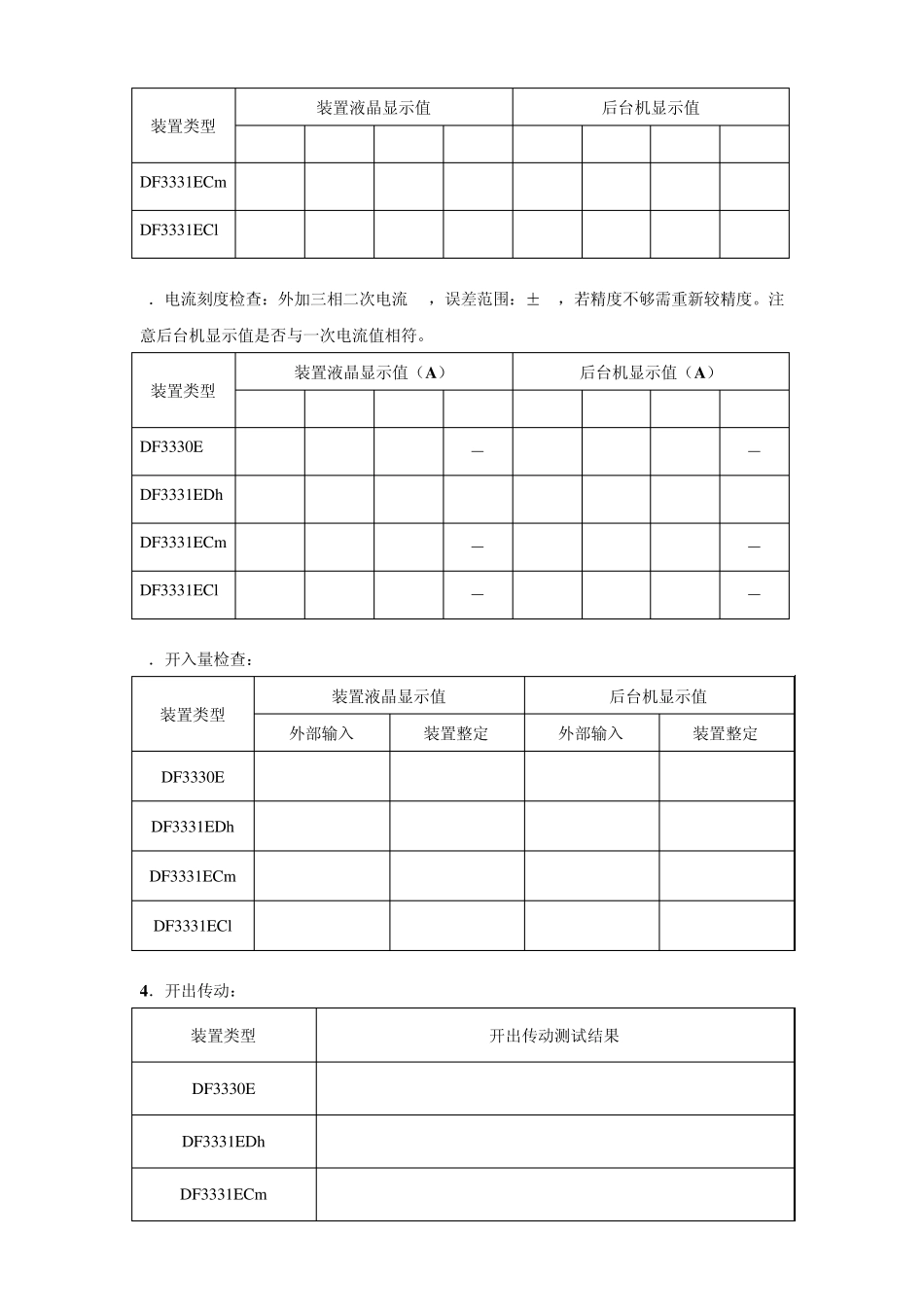

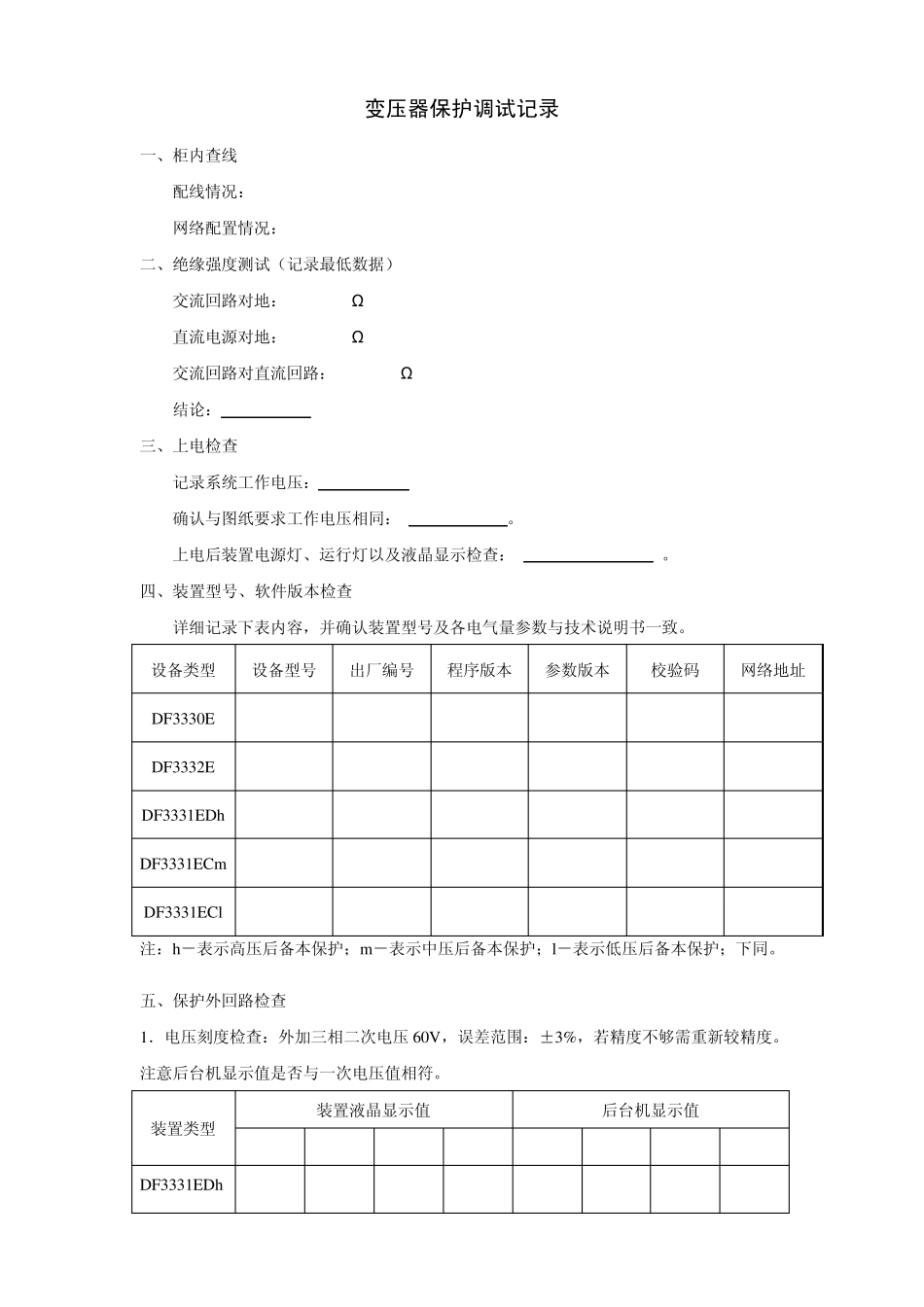

变压器保护调试记录 一、柜内查线 配线情况： 网络配置情况： 二、绝缘强度测试（记录最低数据） 交流回路对地： MΩ 直流电源对地： MΩ 交流回路对直流回路： MΩ 结论： 三、上电检查 记录系统工作电压： V 确认与图纸要求工作电压相同： 。 上电后装置电源灯、运行灯以及液晶显示检查： 。 四、装置型号、软件版本检查 详细记录下表内容，并确认装置型号及各电气量参数与技术说明书一致。 设备类型 设备型号 出厂编号 程序版本 参数版本 校验码 网络地址 DF3330E DF3332E DF3331EDh DF3331ECm DF3331ECl 注：h－表示高压后备本保护；m －表示中压后备本保护；l－表示低压后备本保护；下同。 五、保护外回路检查 1．电压刻度检查：外加三相二次电压60V，误差范围：±3%，若精度不够需重新较精度。注意后台机显示值是否与一次电压值相符。 装置类型 装置液晶显示值 后台机显示值 A B C L A B C L DF3331EDh 装置类型 装置液晶显示值 后台机显示值 A B C L A B C L DF3331ECm DF3331ECl 2．电流刻度检查：外加三相二次电流5A，误差范围：±3%，若精度不够需重新较精度。注意后台机显示值是否与一次电流值相符。 装置类型 装置液晶显示值（A ） 后台机显示值（A ） A B C L A B C L DF3330E － － DF3331EDh DF3331ECm － － DF3331ECl － － 3．开入量检查： 装置类型 装置液晶显示值 后台机显示值 外部输入 装置整定 外部输入 装置整定 DF3330E DF3331EDh DF3331ECm DF3331ECl 4．开出传动： 装置类型 开出传动测试结果 DF3330E DF3331EDh DF3331ECm 装置类型 开出传动测试结果 DF3331ECl 上述各装置要求三相全做，并传动开关。 六、定值整定： 1. 按照保护定值通知单的要求，逐项进行定值整定，整定完毕后，立即打印定值单，并与调度定值通知单核对，修改、核对无误后，打印正式定值单附后。 2. 逐相验证各侧保护定值。（记录填写时，后备保护根据保护情况扩充表格） 装置类型 验证项目 动作值及动作时间 结果 DF3330E 高压侧 I=1.05Izd 高压侧 I=0.95Izd 中压侧 I=1.05Izd 中压侧 I=0.95Izd 低压侧 I=1.05Izd 低压侧 I=0.95Izd DF3331EDh DF3331ECm 装置类型 验证项目 动作值及动作时间 结果 DF3331ECl 上述各项要求三相全做。 3. 检查保护及跳合闸压板： 根据定值单检查柜内所有保护、跳闸出...
