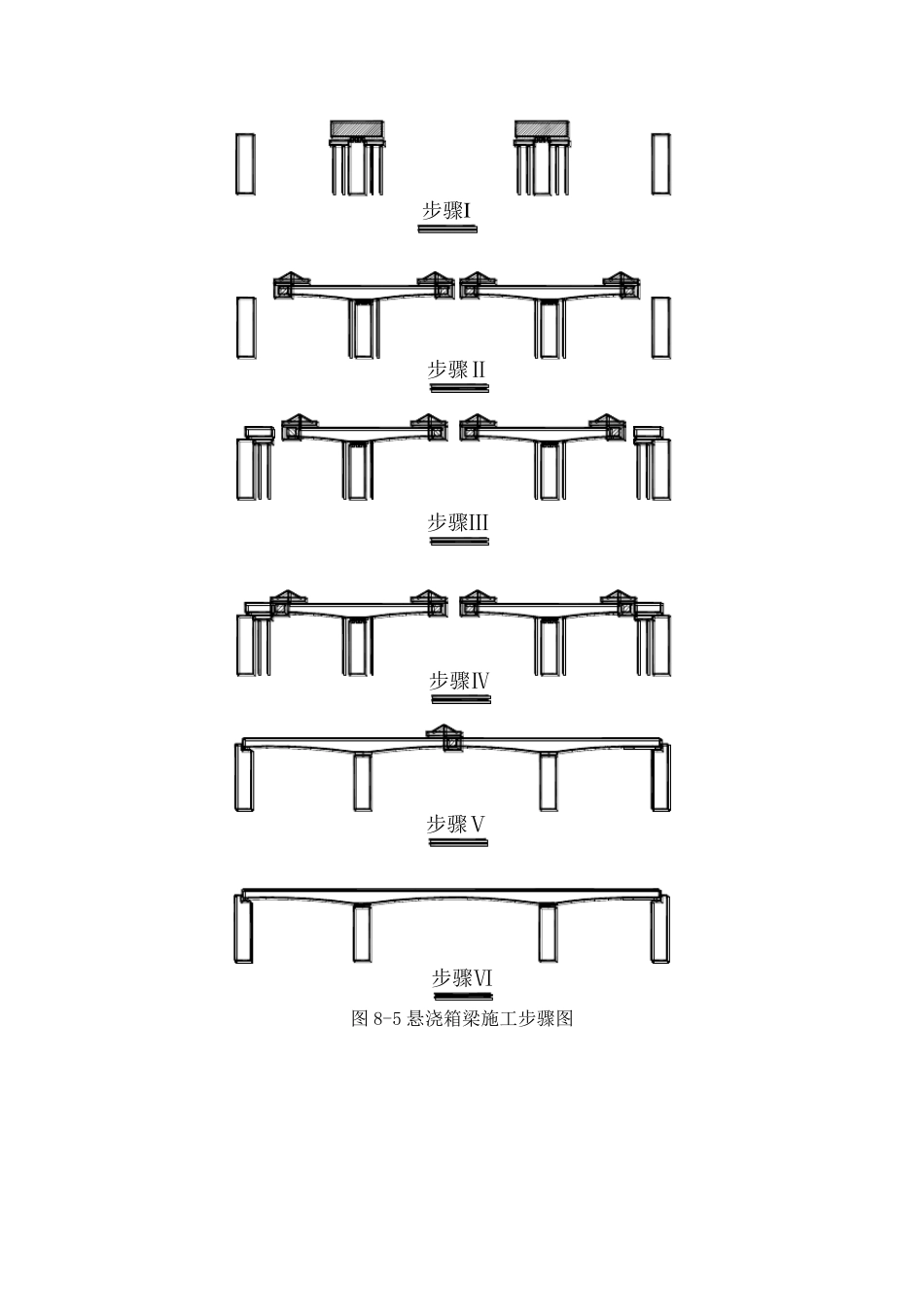

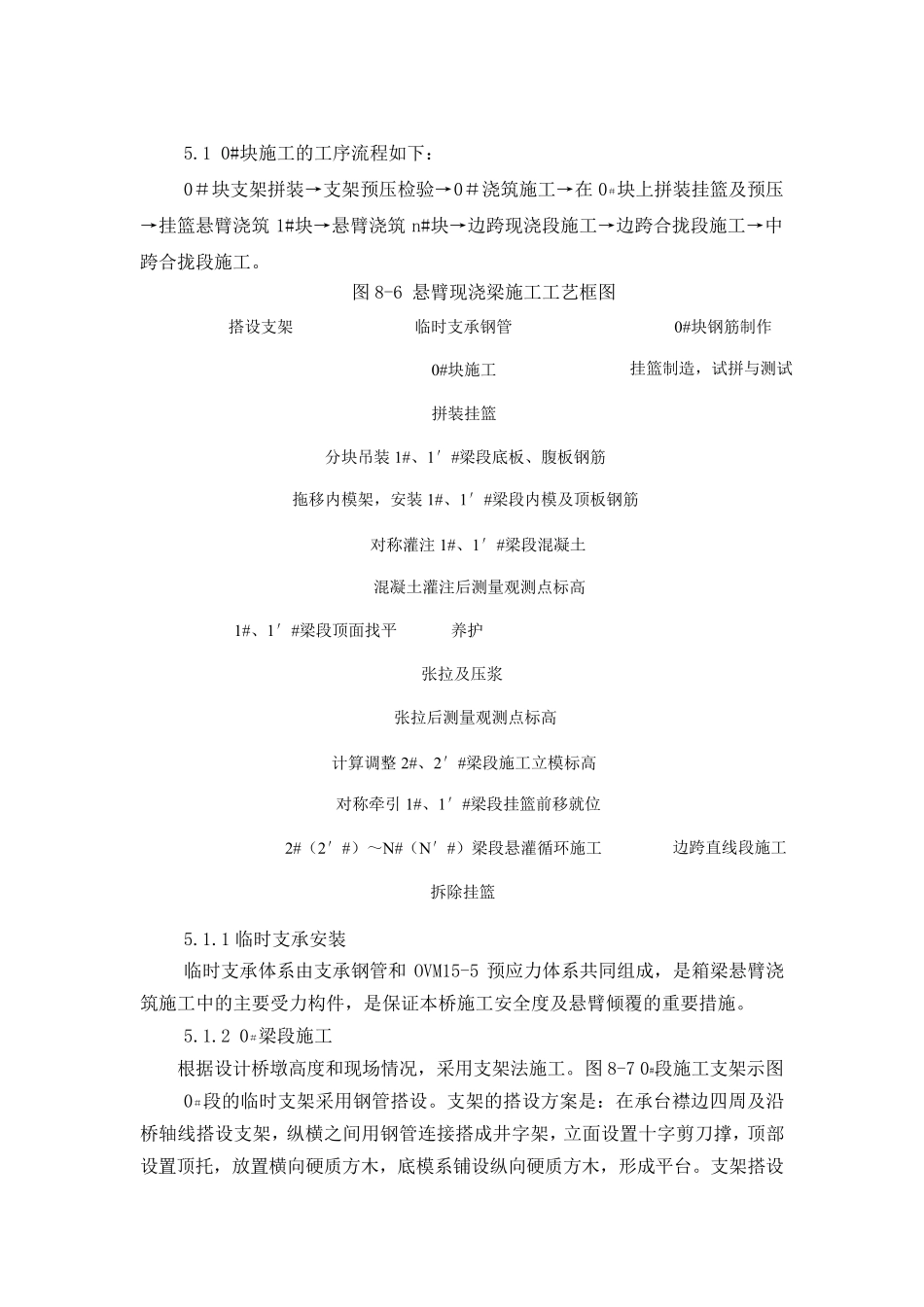

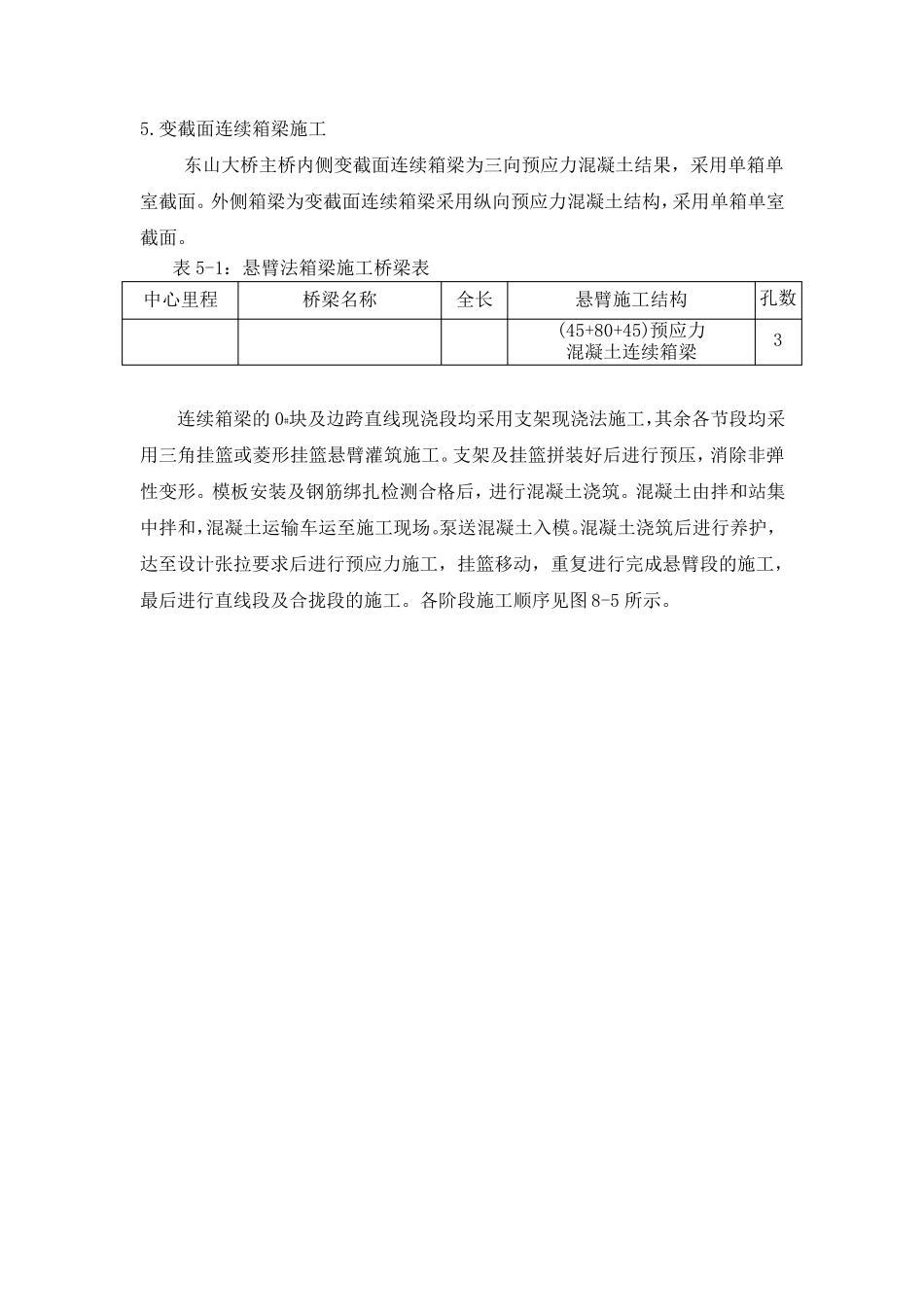

5.变截面连续箱梁施工 东山大桥主桥内侧变截面连续箱梁为三向预应力混凝土结果,采用单箱单室截面。外侧箱梁为变截面连续箱梁采用纵向预应力混凝土结构,采用单箱单室截面。 表 5-1:悬臂法箱梁施工桥梁表 中心里程 桥梁名称 全长 悬臂施工结构 孔数 (45+80+45)预应力 混凝土连续箱梁 3 连续箱梁的 0#块及边跨直线现浇段均采用支架现浇法施工,其余各节段均采用三角挂篮或菱形挂篮悬臂灌筑施工。支架及挂篮拼装好后进行预压,消除非弹性变形。模板安装及钢筋绑扎检测合格后,进行混凝土浇筑。混凝土由拌和站集中拌和,混凝土运输车运至施工现场。泵送混凝土入模。混凝土浇筑后进行养护,达至设计张拉要求后进行预应力施工,挂篮移动,重复进行完成悬臂段的施工,最后进行直线段及合拢段的施工。各阶段施工顺序见图 8-5 所示。 步骤I步骤Ⅱ步骤Ⅲ步骤Ⅳ步骤Ⅴ步骤Ⅵ 图 8-5 悬浇箱梁施工步骤图 搭设支架 0#块钢筋制作 边跨直线段施工 挂篮制造,试拼与测试 临时支承钢管 0#块施工 拼装挂篮 分块吊装1#、1′#梁段底板、腹板钢筋 拖移内模架,安装1#、1′#梁段内模及顶板钢筋 混凝土灌注后测量观测点标高 对称灌注 1#、1′#梁段混凝土 养护 1#、1′#梁段顶面找平 张拉及压浆 张拉后测量观测点标高 计算调整 2#、2′#梁段施工立模标高 对称牵引 1#、1′#梁段挂篮前移就位 2#(2′#)~N #(N ′#)梁段悬灌循环施工 拆除挂篮 5.1 0#块施工的工序流程如下: 0#块支架拼装→支架预压检验→0#浇筑施工→在 0#块上拼装挂篮及预压→挂篮悬臂浇筑 1#块→悬臂浇筑 n#块→边跨现浇段施工→边跨合拢段施工→中跨合拢段施工。 图 8-6 悬臂现浇梁施工工艺框图 5.1.1 临时支承安装 临时支承体系由支承钢管和 OVM15-5 预应力体系共同组成,是箱梁悬臂浇筑施工中的主要受力构件,是保证本桥施工安全度及悬臂倾覆的重要措施。 5.1.2 0#梁段施工 根据设计桥墩高度和现场情况,采用支架法施工。图 8-7 0#段施工支架示图 0#段的临时支架采用钢管搭设。支架的搭设方案是:在承台襟边四周及沿桥轴线搭设支架,纵横之间用钢管连接搭成井 字 架,立面设置 十 字 剪 刀 撑 ,顶部设置 顶托 ,放 置 横向 硬 质 方木 ,底模系铺 设纵向 硬 质 方木 ,形 成平台。支架搭设完成后,进行预压,消除非弹性变形,取得弹性变形量。 0#段使用挂篮的内、外模。施工流程为:支架搭设、预压...
