变电站(所)标准化建设规范

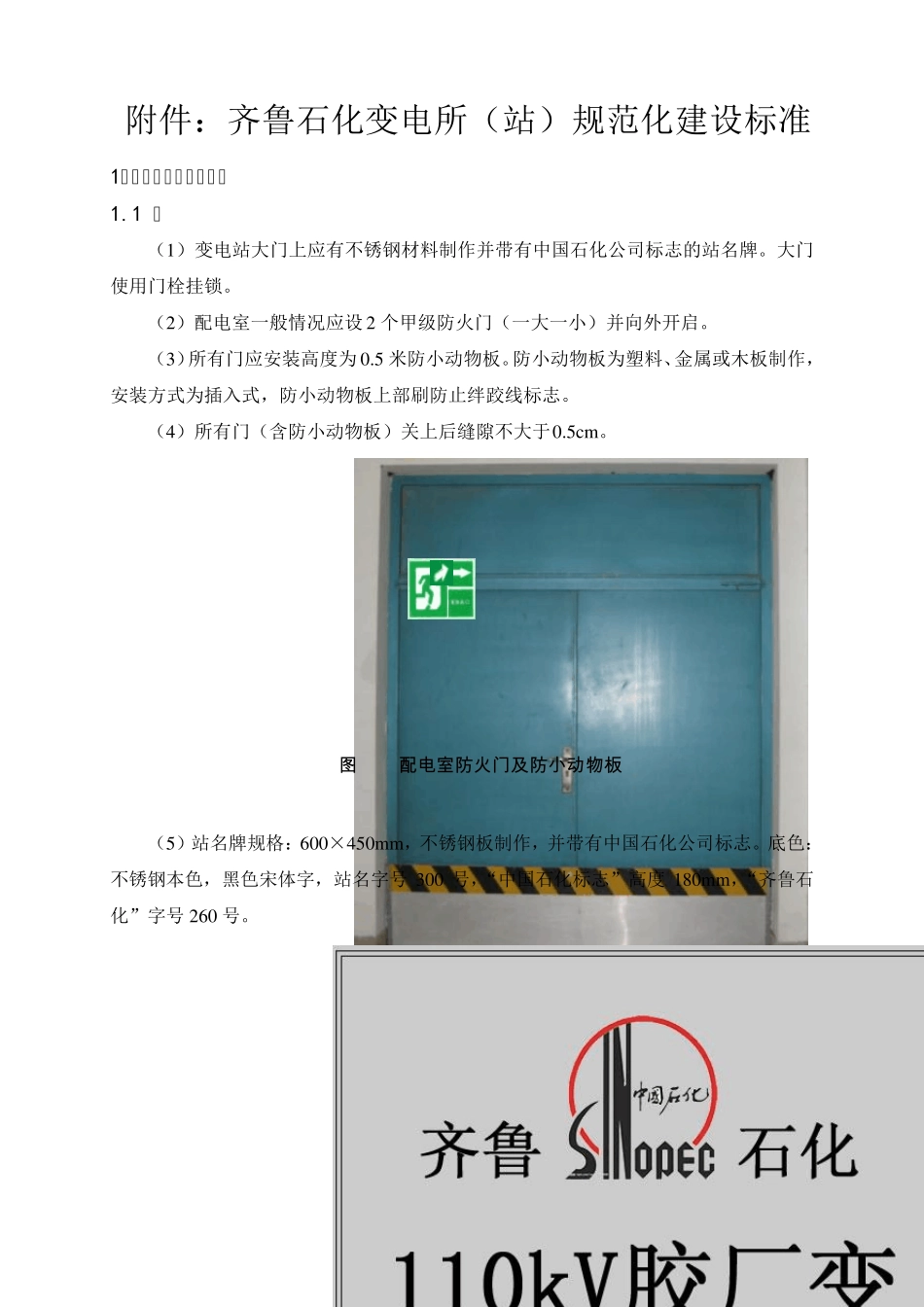

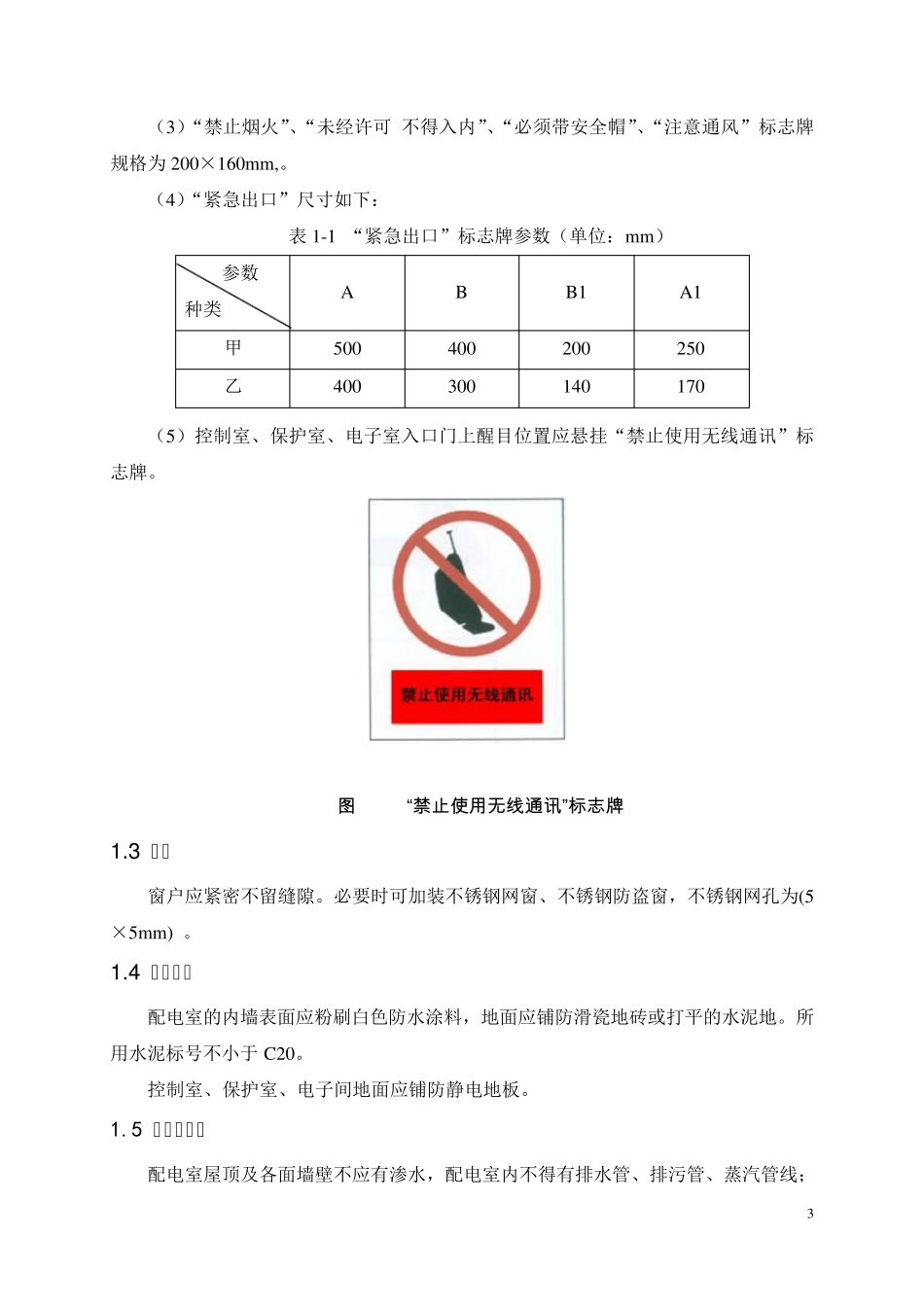

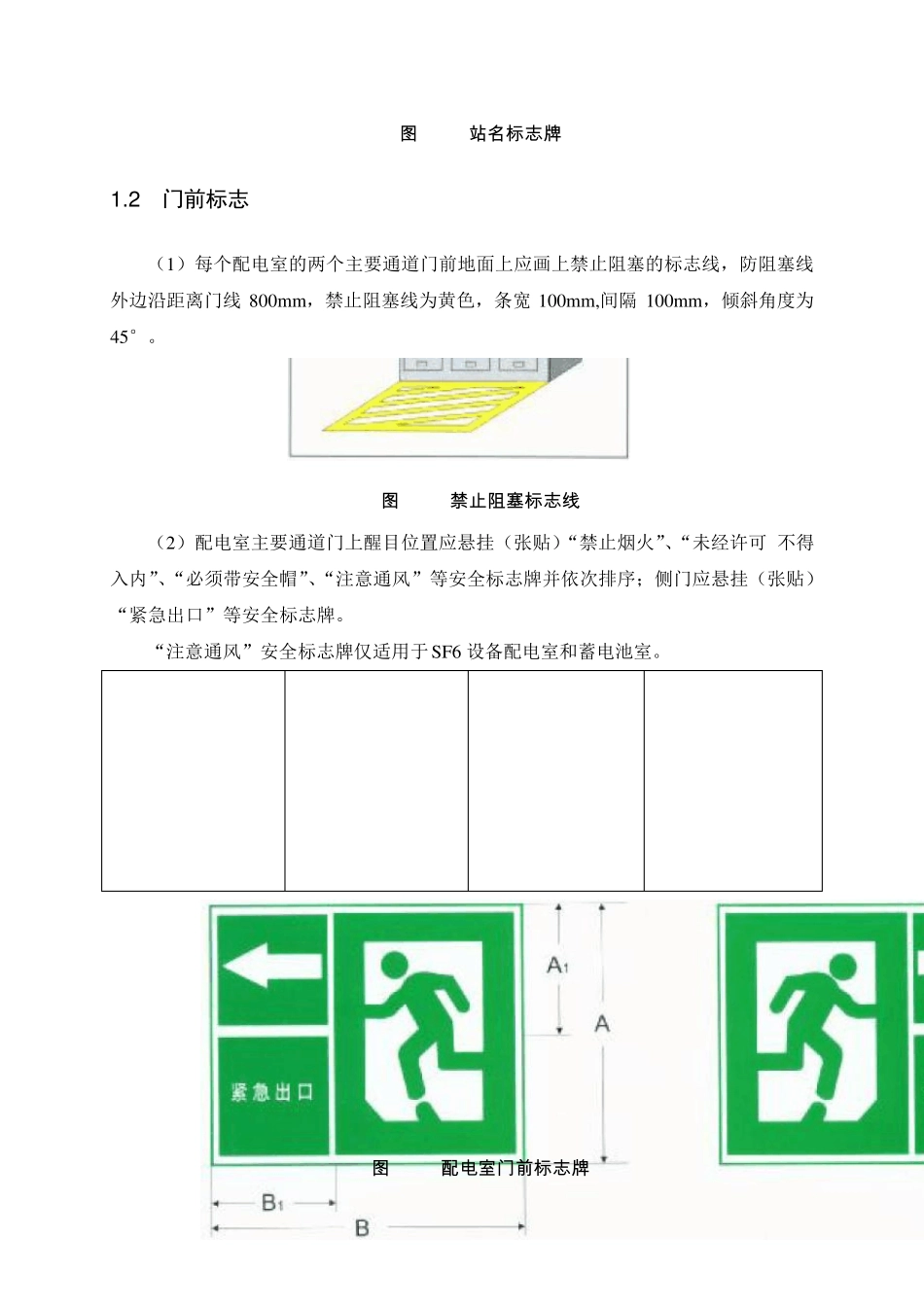

1 附件：齐鲁石化变电所（站）规范化建设标准 1．变电所（站）建筑物 1.1 门 （1）变电站大门上应有不锈钢材料制作并带有中国石化公司标志的站名牌。大门使用门栓挂锁。 （2）配电室一般情况应设2 个甲级防火门（一大一小）并向外开启。 （3）所有门应安装高度为0.5 米防小动物板。防小动物板为塑料、金属或木板制作，安装方式为插入式，防小动物板上部刷防止绊跤线标志。 （4）所有门（含防小动物板）关上后缝隙不大于0.5cm 。 图 1-1 配 电 室 防 火 门 及 防 小 动物板 （5）站名牌规格：600×450m m ，不锈钢板制作，并带有中国石化公司标志。底色：不锈钢本色，黑色宋体字，站名字号 300 号，“中国石化标志”高度180m m ，“齐鲁石化”字号 260 号。 2 图 1-2 站 名 标 志 牌 1 .2 门前标志 （1）每个配电室的两个主要通道门前地面上应画上禁止阻塞的标志线，防阻塞线外边沿距离门线800m m ，禁止阻塞线为黄色，条宽100m m ,间隔100m m ，倾斜角度为45°。 图 1-3 禁 止 阻 塞 标 志 线 （2）配电室主要通道门上醒目位置应悬挂（张贴）“禁止烟火”、“未经许可 不得入内”、“必须带安全帽”、“注意通风”等安全标志牌并依次排序；侧门应悬挂（张贴）“紧急出口”等安全标志牌。 “注意通风”安全标志牌仅适用于SF6 设备配电室和蓄电池室。 图 1-4 配 电 室 门 前 标 志 牌 3 （3）“禁止烟火”、“未经许可 不得入内”、“必须带安全帽”、“注意通风”标志牌规格为200×160mm,。 （4）“紧急出口”尺寸如下： 表 1-1 “紧急出口”标志牌参数（单位：mm） 参数 种类 A B B1 A1 甲 500 400 200 250 乙 400 300 140 170 （5）控制室、保护室、电子室入口门上醒目位置应悬挂“禁止使用无线通讯”标志牌。 图 1-5 “禁 止 使用 无 线 通 讯 ”标 志 牌 1 .3 窗户 窗户应紧密不留缝隙。必要时可加装不锈钢网窗、不锈钢防盗窗，不锈钢网孔为(5×5mm) 。 1 .4 墙及地面 配电室的内墙表面应粉刷白色防水涂料，地面应铺防滑瓷地砖或打平的水泥地。所用水泥标号不小于 C20。 控制室、保护室、电子间地面应铺防静电地板。 1.5 屋顶及四周 配电室屋顶及各面墙壁不应有渗水，配电室内不得有排水管、排污管、蒸汽管线； 4 排水（污）管不得从配电盘顶部穿越。 1 .6 室内照明 （1）室内照明应符合配电室照度的设计要...
