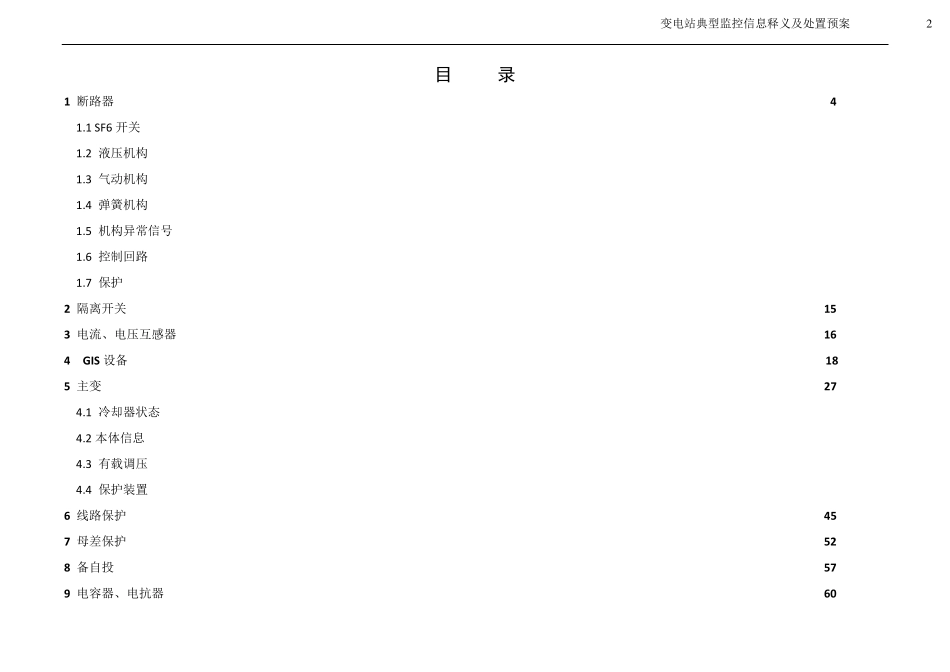

变电站典型监控信息释义及处置预案 国网浙江磐安县供电公司调度控制分中心 2014 年 12 月 1 变电站典型监控信息释义及处置预案 2 变电站典型监控信息释义及处置预案 目 录 1 断路器 4 1.1 SF6 开关 1.2 液压机构 1.3 气动机构 1.4 弹簧机构 1.5 机构异常信号 1.6 控制回路 1.7 保护 2 隔离开关 15 3 电流、电压互感器 16 4 GIS 设备 18 5 主变 27 4.1 冷却器状态 4.2 本体信息 4.3 有载调压 4.4 保护装置 6 线路保护 45 7 母差保护 52 8 备自投 57 9 电容器、电抗器 60 3 变电站典型监控信息释义及处置预案 10 监控系统 62 11 消弧线圈 63 12 直流系统 67 13 交流系统 70 14 消防系统 72 15 时间同步装置 73 1 6 低周减载装置 7 3 4 变电站典型监控信息释义及处置预案 序号 信号名称 释义 产生原因 后果 处置分工界面 处置原则 1 断路器 1.1 SF6 开关 1.1.1 ××断路器SF6 低气压报警 监视断路器本体 SF6压力数值，反映断路器绝缘情况。SF6 气体压力降低到报警值，密度继电器动作发报警信号 1）断路器有泄漏点，压力降低到报警值； 2）密度继电器损坏； 3）二次回路故障； 4）根据 SF6 压力温度曲线，温度变化时，SF6 压力值变化 如果处理不及时，断路器SF6 气体继续泄漏到闭锁值，会造成断路器分合闸闭锁 调度员 核对电网运行方式，做好N-1事故预想 1）检查现场压力表，检查信号报出是否正确，是否有漏气，检查前做好防毒、防爆安全措施； 2）如果检查没有漏气，是由于运行正常压力降低或者温度变化引起压力变化造成，则由专业人员带电补气； 3）如果有漏气现象，则应密切监视断路器SF6 压力值，并立即上报调度，等候处理； 4)如果是密度继电器或回路故障造成误发信号应对回路及继电器进行检查，及时消除故障 设备监控值班员 上报调度，通知运维单位 。采 取 相 应的 措施： 1）了 解 SF6 压力值；了 解 现场处置的 基 本情况和 处置原则； 2）加 强 断路器SF6 压力信号监视 运维单位 现场检查并采 取 措施进行处置 1.1.2 ××断路器SF6 低气压闭锁 监视断路器本体 SF6数值，反映断路器绝缘情况。SF6 压力降低，密度继电器动作 1）断路器有泄漏点，压力降低到闭锁值； 2）密度继电器损坏； 3）二次回路故障 造成断路器分合闸闭锁，如果此 时与 本断路器有关设备故障，则断路器...
