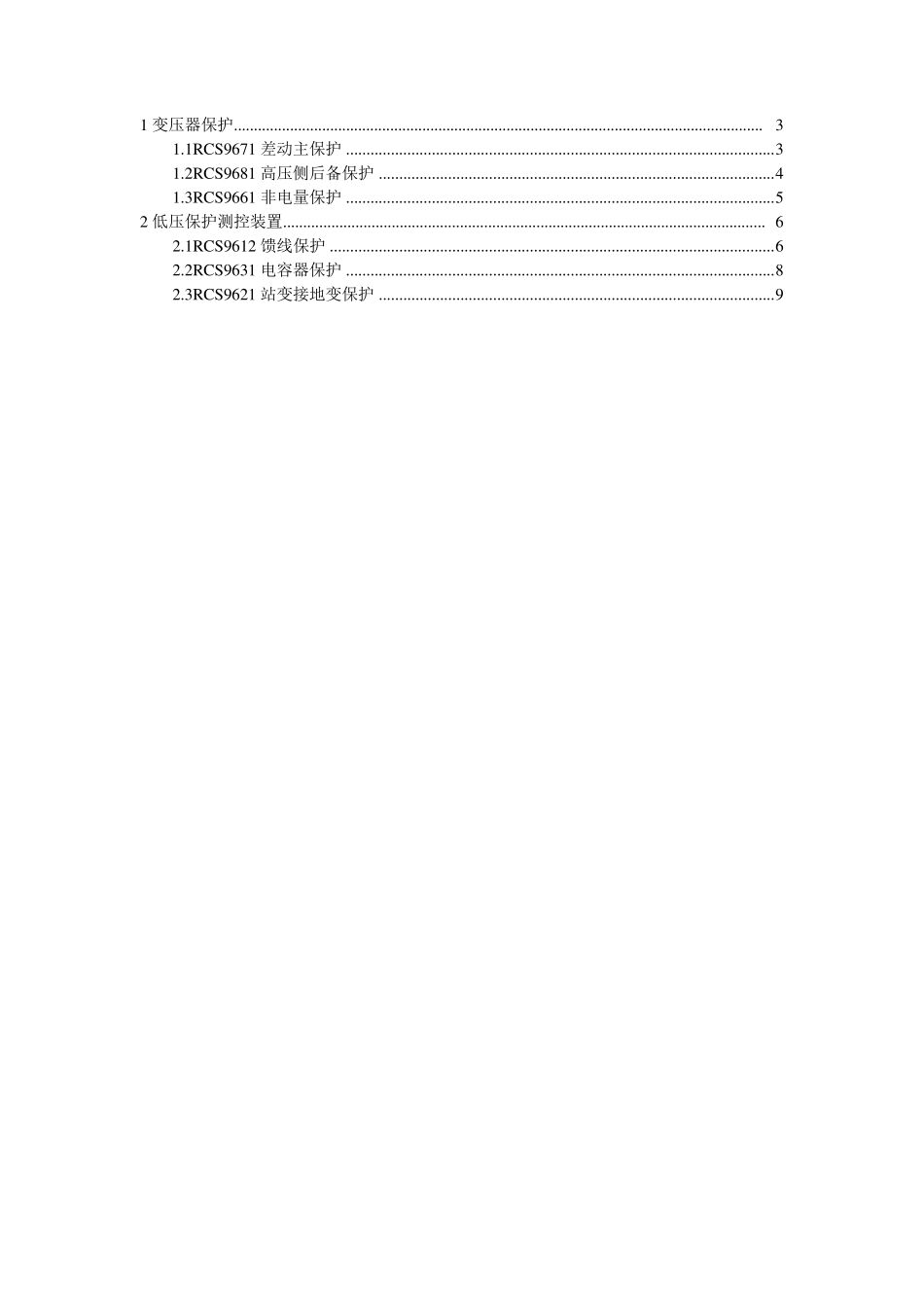

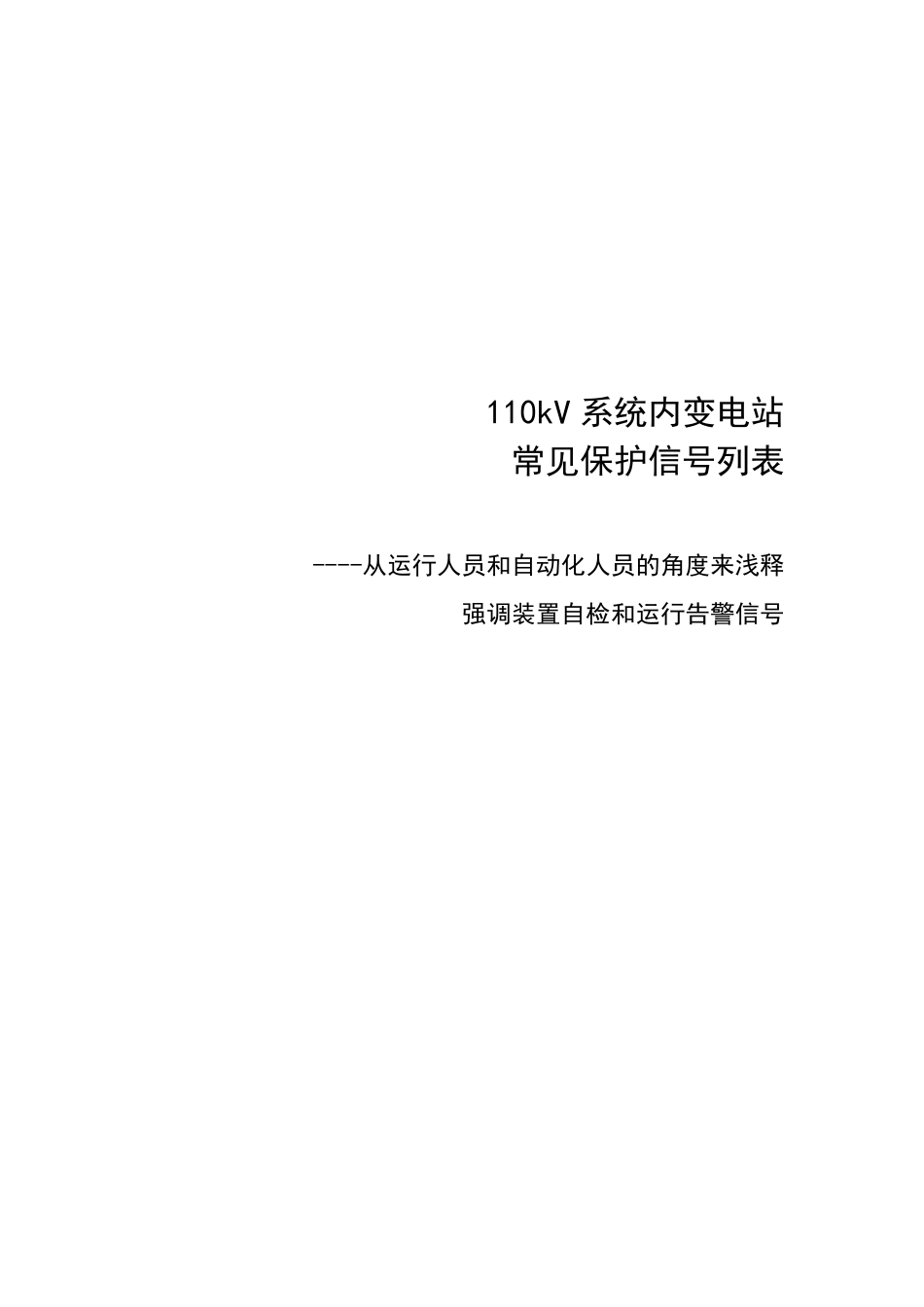

110kV 系统内变电站 常见保护信号列表 ----从运行人员和自动化人员的角度来浅释 强调装置自检和运行告警信号 1 变压器保护 .................................................................................................................................... 3 1.1RCS9671 差动主保护 ......................................................................................................... 3 1.2RCS9681 高压侧后备保护 ................................................................................................. 4 1.3RCS9661 非电量保护 ......................................................................................................... 5 2 低压保护测控装置 ........................................................................................................................ 6 2.1RCS9612 馈线保护 ............................................................................................................. 6 2.2RCS9631 电容器保护 ......................................................................................................... 8 2.3RCS9621 站变接地变保护 ................................................................................................. 9 1 变压器保护 包含RCS9671 差动保护、RCS9681 后备保护、RCS9661 非电量保护 1.1RCS9671 差动主保护 整组起动 差动保护是双 CPU 相互监督工作,电流由两个 CPU 独立采样,启动元件各自独立。启动条件大致相同,差流大于 Icdq d 定值(注意单位是 Ie) 差动速断动作 任一相差动电流大于差动速断整定值时瞬时动作。意味主变内部严重故障。 比率差动动作 通过折线式差动方程提供一种主变内部故障的高灵敏度保护,意味主变内部故障。 装置报警 CT报警 任何一相的差流大于 Ibj 定值,在投运的观察期中它往往意味着 CT 的极性错接。 CT断线报警 利用综合判据揭示电流的异常,意味着主变的保护CT 出现断线或保护装置的电流采样回路出现损坏,应该尽快处理。报警灯不熄灭,直到人为复归。 装置闭锁 对保护而言是及其危险的状态,若不解决可导致保护拒动。 定值出错 修改定值后按确定键便会产...
