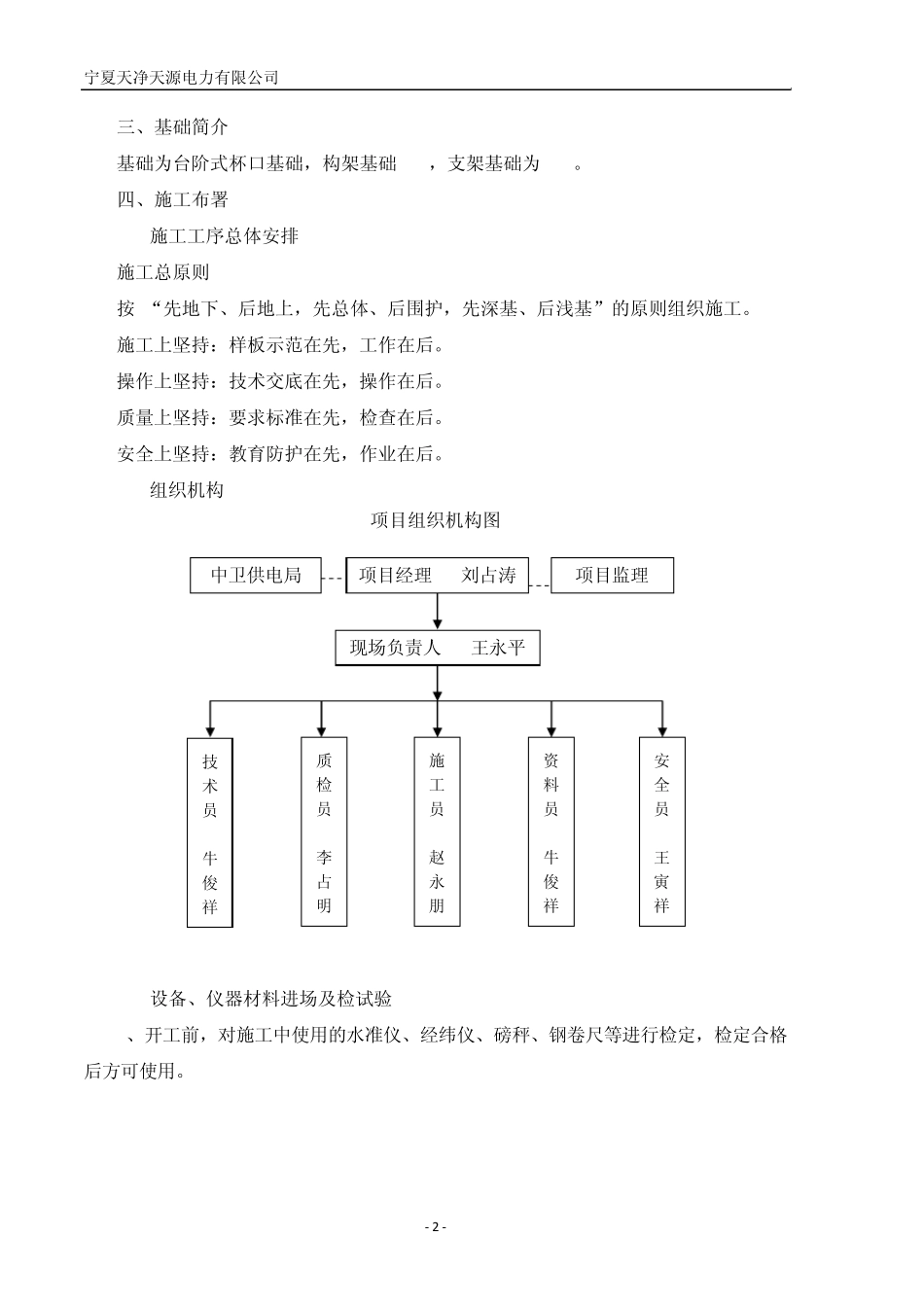

赛金塘110KV 变电站围墙作业指导书 - 1 - 赛金塘110KV变电站 构支架、设备基础作业指导书 一、编制依据 本施工组织设计编制依据设计图纸及国家、电力行业现行规范规程等： 1）赛金塘110KV变电站施工图纸； 2）《国家电网公司工程建设质量管理规定》（国家电网基建[2006]699号）； 3）《国家电网公司输变电优质工程评选办法》（国家电网基建[2006]253号）； 4）《国家电网公司输变电工程达标投产考核办法》（国家电网基建[2005]255号） 5）《电力建设工程施工技术管理导则》（国家电网工[2003]153号） 6）《110KV-1000KV变电站土建工程施工质量验收及评定规程》（Q/GDW183-2008） 7）《电力建设工程质量监督检查典型大纲》（火电、送变电部分） 8）《变电站工程和输电线路工程监理工作表式（2007版）》（基建质量[2007]11号） 9）《关于利用数码照片资料加强输变电工程安全质量过程控制的通知》（基建安全[2007]25号） 10）《国家电网公司输变电工程标准化施工手册》（基建安全[2007]36号） 11）《电力建设房屋工程质量通病防治工作规定》（电建质监[2004]18号） 12）《国家重大建设项目文件归档要求与档案整理规范》（DA/T28-2002） 13）工程建设标准强制性条文电力工程部分（2006版） 14）《宁夏电力公司基本建设工程档案管理的办法》 15）《建筑结构施工图平面整体表示法》（03G101-1） 16）《02G系列结构标准设计图集》 17）《钢筋混凝土用热轧带肋钢筋》GB1499 18）《钢筋混凝土用热轧光圆钢筋》GB13013 19）《普通混凝土用碎石或卵石质量标准》JGJ53 20）《混凝土用砂质量标准及检验方法》JGJ52 二、参建单位 建设单位：中卫供电局； 监理单位：宁夏恒安建设监理咨询有限公司； 设计单位：宁夏先科电力设计咨询有限公司； 施工单位：宁夏天净天源电力有限公司。 宁夏天净天源电力有限公司 - 2 - 三、基础简介 基础为台阶式杯口基础，构架基础C25，支架基础为C20。 四、施工布署 4.1施工工序总体安排 施工总原则 按 “先地下、后地上，先总体、后围护，先深基、后浅基”的原则组织施工。 施工上坚持：样板示范在先，工作在后。 操作上坚持：技术交底在先，操作在后。 质量上坚持：要求标准在先，检查在后。 安全上坚持：教育防护在先，作业在后。 4.2组织机构 项目组织机构图 4.3设备、仪器材料进场及检试验 1、开工前，对施工中使用的水准仪、经纬仪、磅秤、钢卷尺等进行检定，检定合格...
