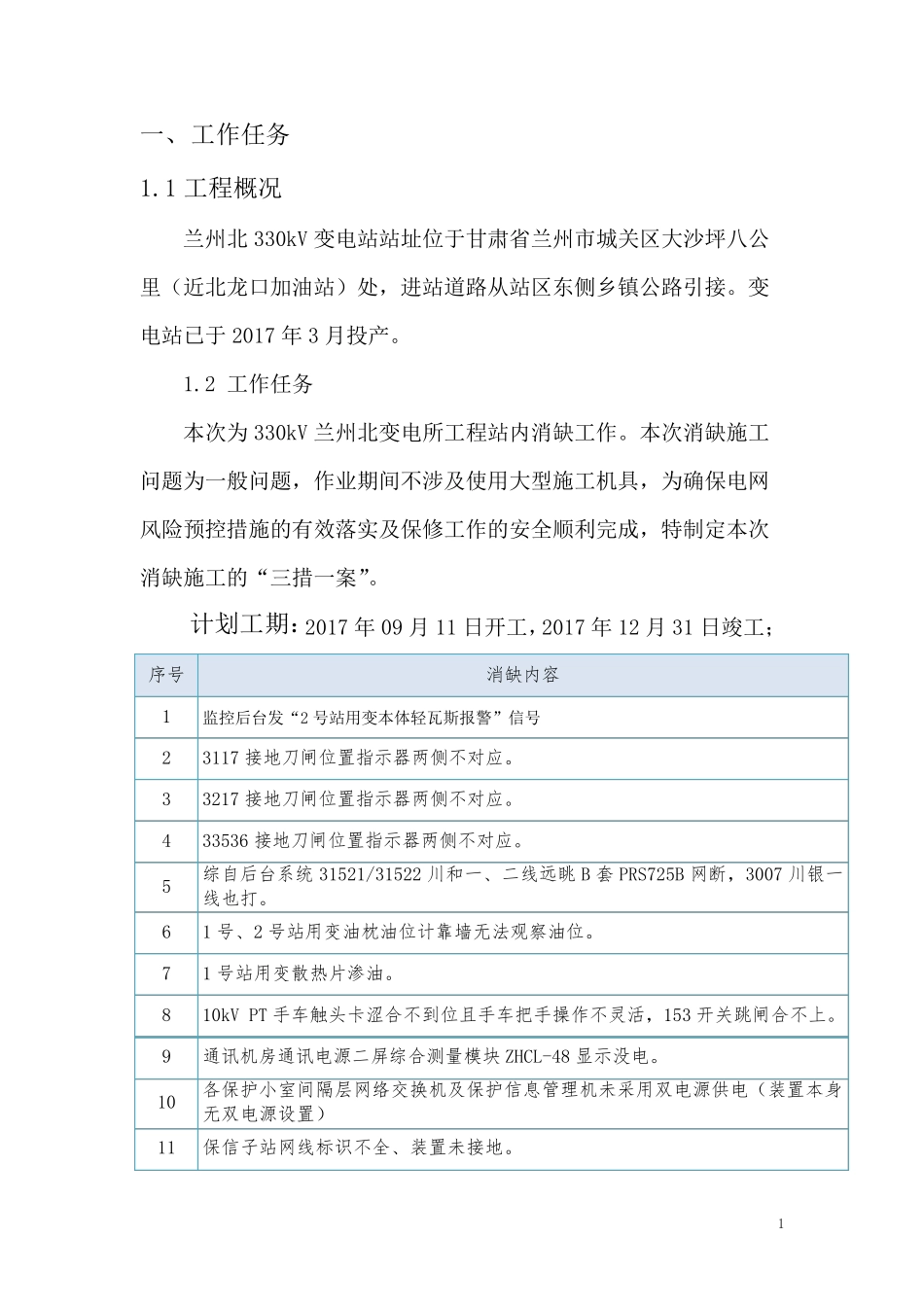

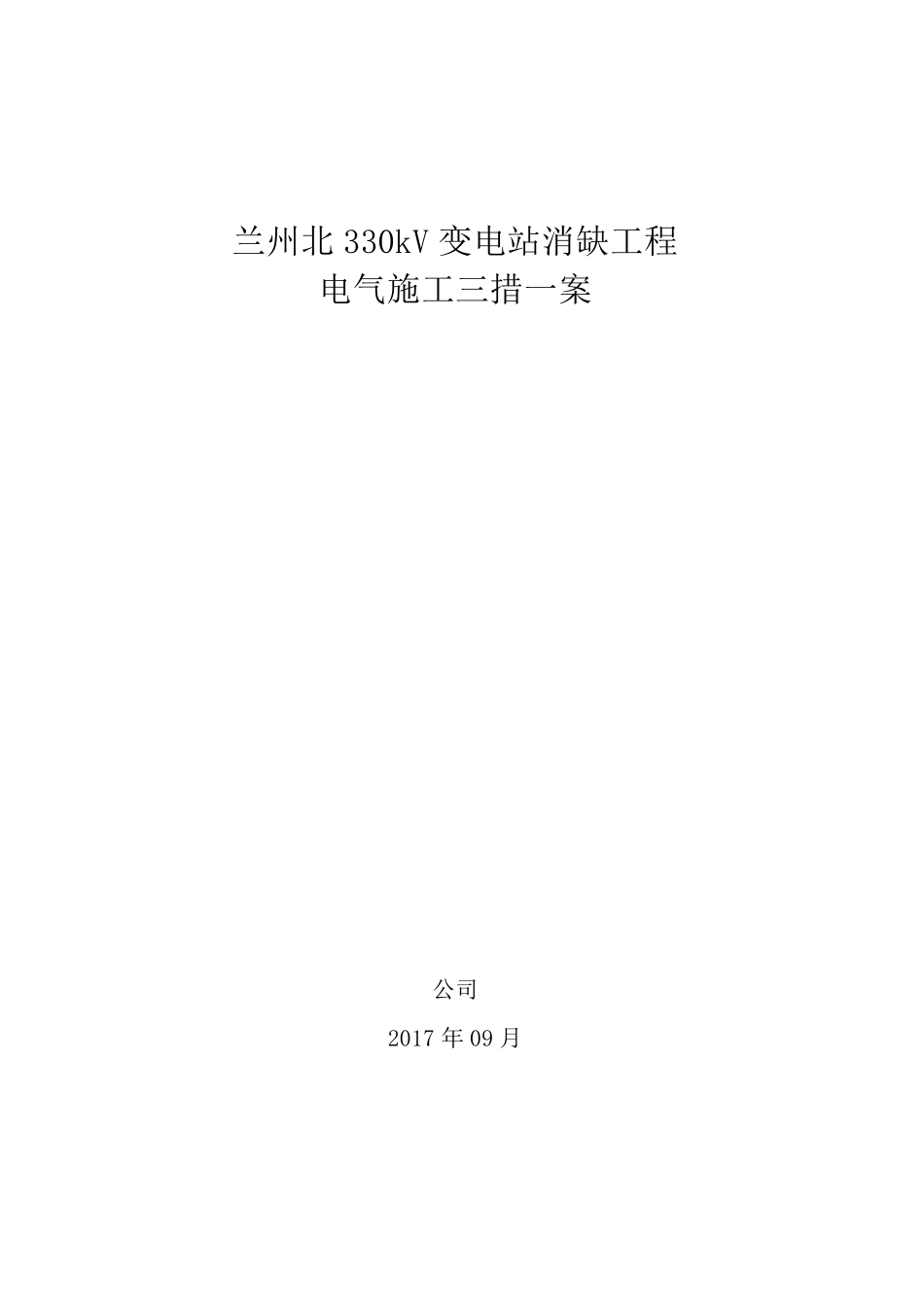

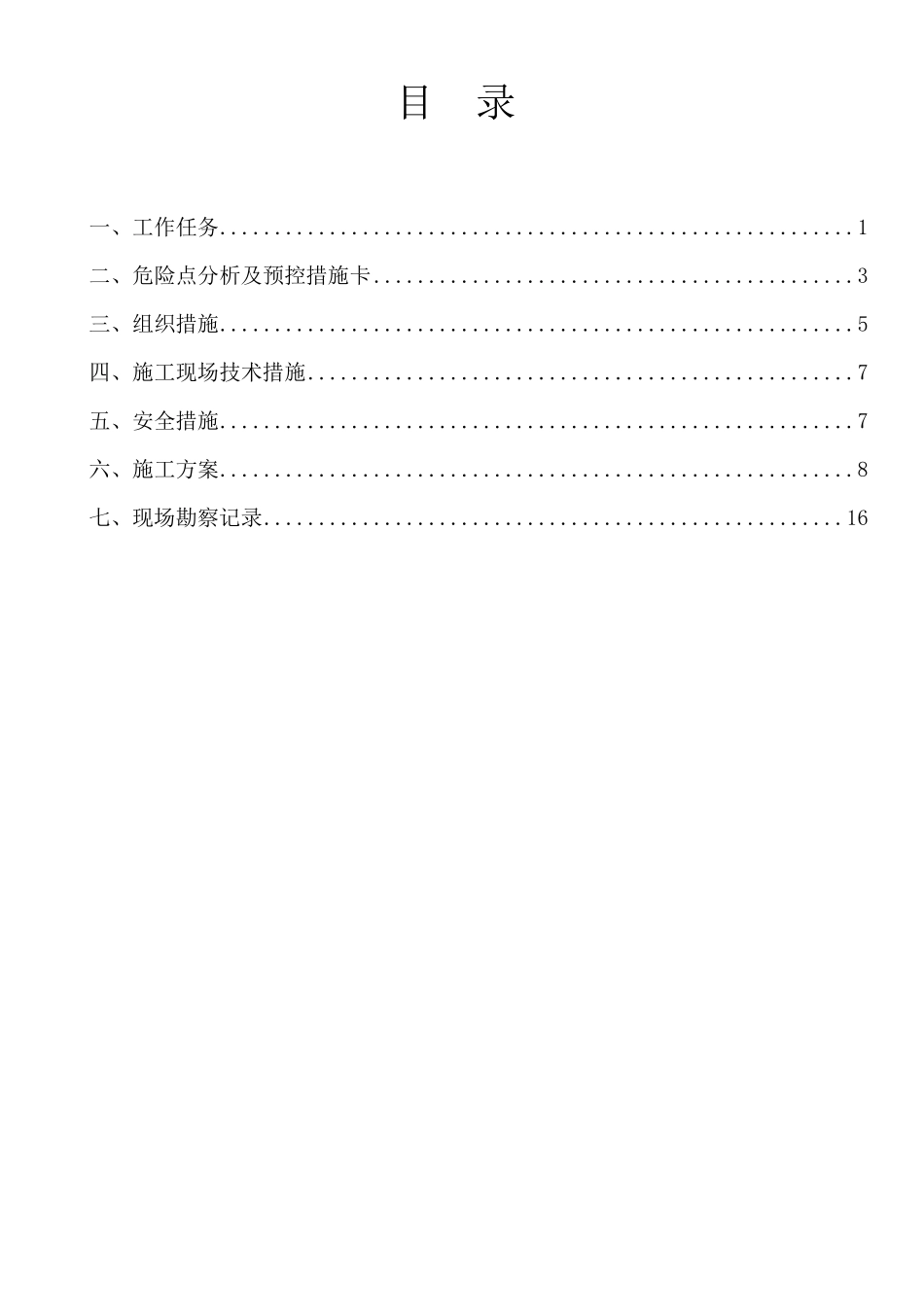

兰州北330kV 变电站消缺工程 电气施工三措一案 公司 2017 年 09 月 目 录 一、工作任务 .......................................................... 1 二、危险点分析及预控措施卡 ............................................ 3 三、组织措施 .......................................................... 5 四、施工现场技术措施 .................................................. 7 五、安全措施 .......................................................... 7 六、施工方案 .......................................................... 8 七、现场勘察记录 ..................................................... 16 1 一、 工作任务 1.1 工程概况 兰州北330kV 变电站站址位于甘肃省兰州市城关区大沙坪八公里（近北龙口加油站）处，进站道路从站区东侧乡镇公路引接。变电站已于2017 年3 月投产。 1.2 工作任务 本次为330kV 兰州北变电所工程站内消缺工作。本次消缺施工问题为一般问题，作业期间不涉及使用大型施工机具，为确保电网风险预控措施的有效落实及保修工作的安全顺利完成，特制定本次消缺施工的“三措一案”。 计划工期：2017 年09 月11 日开工，2017 年12 月31 日竣工； 序号 消缺内容 1 监控后台发“2 号站用变本体轻瓦斯报警”信号 2 3117 接地刀闸位置指示器两侧不对应。 3 3217 接地刀闸位置指示器两侧不对应。 4 33536 接地刀闸位置指示器两侧不对应。 5 综自后台系统31521/31522 川和一、二线远眺 B 套 PRS725B 网断，3007 川银一线也打。 6 1 号、2 号站用变油枕油位计靠墙无法观察油位。 7 1 号站用变散热片渗油。 8 10kV PT 手车触头卡涩合不到位且手车把手操作不灵活，153 开关跳闸合不上。 9 通讯机房通讯电源二屏综合测量模块 ZHCL-48 显示没电。 10 各保护小室间隔层网络交换机及保护信息管理机未采用双电源供电（装置本身无双电源设置） 11 保信子站网线标识不全、装置未接地。 2 序号 消缺内容 12 在线监测业务未经过正反向隔离装置 13 电量采集器与站内A 网交换机网线直连，未经防火墙（站内无防火墙设备）。 14 1121、1118、1113、1114 气室压力表乙刀闸与丙刀闸标签贴反。 15 330kV、35kV 端子箱所有刀闸电机电源是串联关系，后台只显示一个光字牌，35kV ΙⅡ母线pt 端子箱加热电源与交...
