变电站验收项目规范

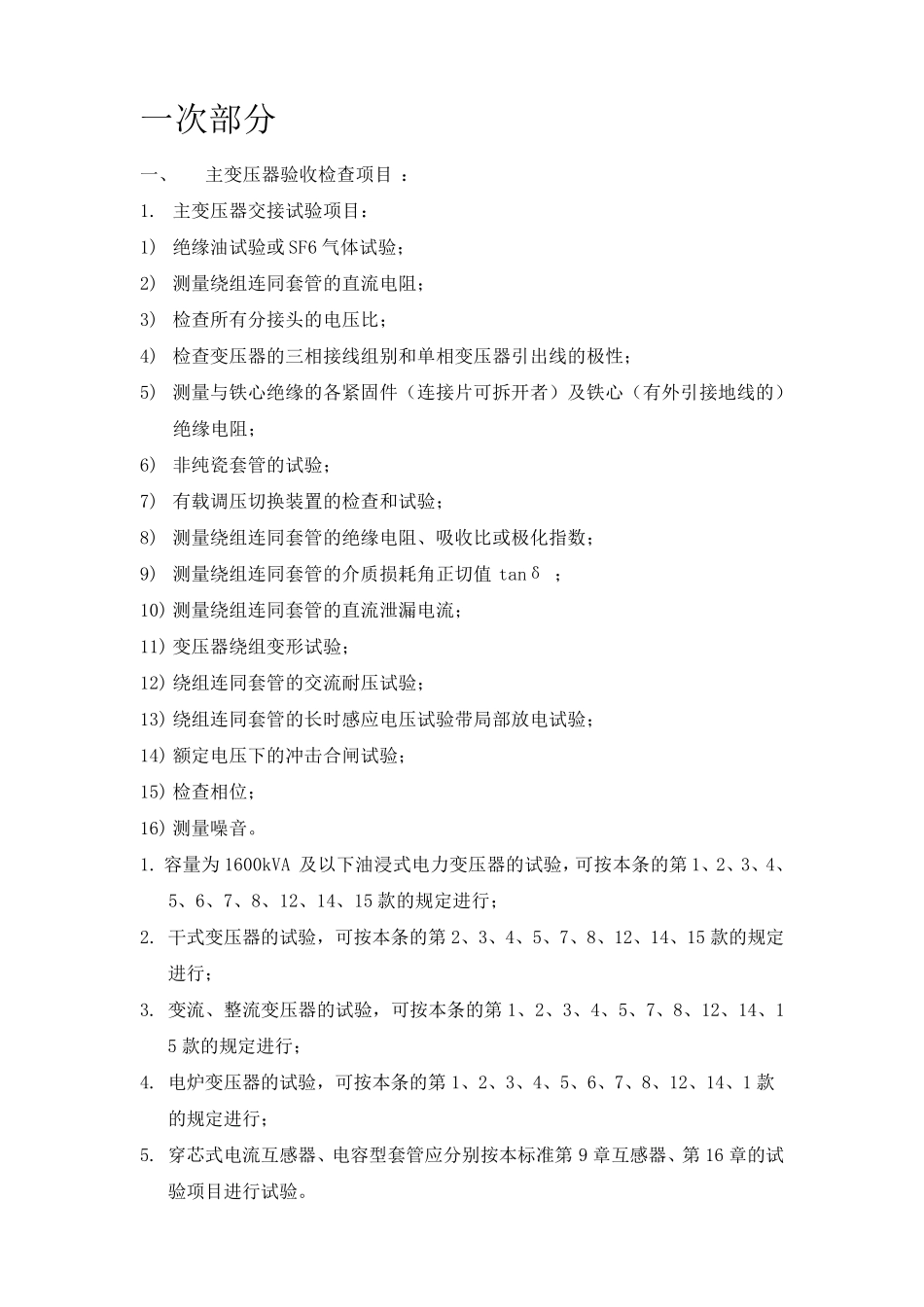

变电站验收规范标准 2017 年 2 月 一次部分 一、 主变压器验收检查项目 ： 1. 主变压器交接试验项目： 1) 绝缘油试验或SF6 气体试验； 2) 测量绕组连同套管的直流电阻； 3) 检查所有分接头的电压比； 4) 检查变压器的三相接线组别和单相变压器引出线的极性； 5) 测量与铁心绝缘的各紧固件（连接片可拆开者）及铁心（有外引接地线的）绝缘电阻； 6) 非纯瓷套管的试验； 7) 有载调压切换装置的检查和试验； 8) 测量绕组连同套管的绝缘电阻、吸收比或极化指数； 9) 测量绕组连同套管的介质损耗角正切值 tanδ ； 10) 测量绕组连同套管的直流泄漏电流； 11) 变压器绕组变形试验； 12) 绕组连同套管的交流耐压试验； 13) 绕组连同套管的长时感应电压试验带局部放电试验； 14) 额定电压下的冲击合闸试验； 15) 检查相位； 16) 测量噪音。 1. 容量为 1600kVA 及以下油浸式电力变压器的试验，可按本条的第 1、2、3、4、 5、6、7、8、12、14、15 款的规定进行； 2. 干式变压器的试验，可按本条的第 2、3、4、5、7、8、12、14、15 款的规定 进行； 3. 变流、整流变压器的试验，可按本条的第 1、2、3、4、5、7、8、12、14、1 5 款的规定进行； 4. 电炉变压器的试验，可按本条的第 1、2、3、4、5、6、7、8、12、14、1 款 的规定进行； 5. 穿芯式电流互感器、电容型套管应分别按本标准第 9 章互感器、第 16 章的试 验项目进行试验。 6 分体运输、现场组装的变压器应由订货方见证所有出厂试验项目，现场试验按 本标准执行。 7.0.2 油浸式变压器中绝缘油及SF6 气体绝缘变压器中SF6 气体的试验，应符合下列规定： 1 绝缘油的试验类别应符合本标准中表20.0.2 的规定；试验项目及标准应符合本标准中表20.0.1 的规定。 2 油中溶解气体的色谱分析，应符合下述规定：电压等级在66kV 及以上的变压器，应在注油静置后、耐压和局部放电试验24h 后、冲击合闸及额定电压下运行24h 后，各进行一次变压器器身内绝缘油的油中溶解气体的色谱分析。试验应按《变压器油中溶解气体分析和判断导则》GB/T 7252 进行。各次测得的氢、乙炔、总烃含量，应无明显差别。新装变压器油中H2 与烃类气体含量（μL/L）任一项不宜超过下列数值： 总烃：20， H2：10， C2H2：0， 3 油中微量水分的测量，应符合下述规定：变压器油中的微量水分含量，对电压等级为 110kV 的，不应大于 20mg/L...
