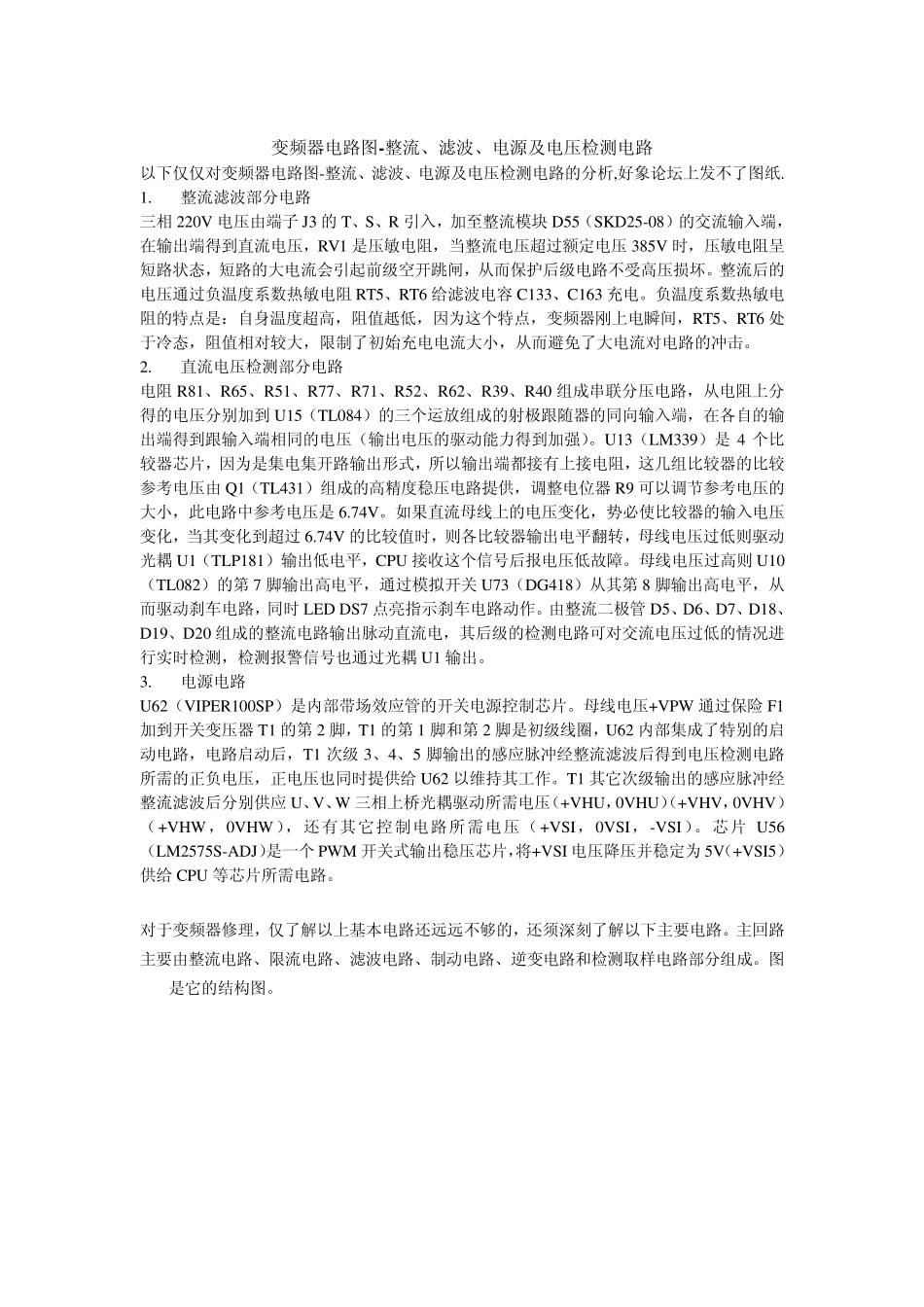

变频器电路图-整流、滤波、电源及电压检测电路 以下仅仅对变频器电路图-整流、滤波、电源及电压检测电路的分析,好象论坛上发不了图纸. 1. 整流滤波部分电路 三相 220V 电压由端子 J3 的 T、S、R 引入，加至整流模块 D55（SKD25-08）的交流输入端，在输出端得到直流电压，RV1 是压敏电阻，当整流电压超过额定电压 385V 时，压敏电阻呈短路状态，短路的大电流会引起前级空开跳闸，从而保护后级电路不受高压损坏。整流后的电压通过负温度系数热敏电阻 RT5、RT6 给滤波电容 C133、C163 充电。负温度系数热敏电阻的特点是：自身温度超高，阻值赿低，因为这个特点，变频器刚上电瞬间，RT5、RT6 处于冷态，阻值相对较大，限制了初始充电电流大小，从而避免了大电流对电路的冲击。 2. 直流电压检测部分电路 电阻 R81、R65、R51、R77、R71、R52、R62、R39、R40 组成串联分压电路，从电阻上分得的电压分别加到 U15（TL084）的三个运放组成的射极跟随器的同向输入端，在各自的输出端得到跟输入端相同的电压（输出电压的驱动能力得到加强）。U13（LM339）是 4 个比较器芯片，因为是集电集开路输出形式，所以输出端都接有上接电阻，这几组比较器的比较参考电压由 Q1（TL431）组成的高精度稳压电路提供，调整电位器R9 可以调节参考电压的大小，此电路中参考电压是 6.74V。如果直流母线上的电压变化，势必使比较器的输入电压变化，当其变化到超过 6.74V 的比较值时，则各比较器输出电平翻转，母线电压过低则驱动光耦 U1（TLP181）输出低电平，CPU 接收这个信号后报电压低故障。母线电压过高则 U10（TL082）的第 7 脚输出高电平，通过模拟开关 U73（DG418）从其第 8 脚输出高电平，从而驱动刹车电路，同时 LED DS7 点亮指示刹车电路动作。由整流二极管 D5、D6、D7、D18、D19、D20 组成的整流电路输出脉动直流电，其后级的检测电路可对交流电压过低的情况进行实时检测，检测报警信号也通过光耦 U1 输出。 3. 电源电路 U62（VIPER100SP）是内部带场效应管的开关电源控制芯片。母线电压+VPW 通过保险 F1加到开关变压器T1 的第 2 脚，T1 的第 1 脚和第 2 脚是初级线圈，U62 内部集成了特别的启动电路，电路启动后，T1 次级 3、4、5 脚输出的感应脉冲经整流滤波后得到电压检测电路所需的正负电压，正电压也同时提供给 U62 以维持其工作。T1 其它次级输出的感应脉冲经整流滤波后分别供应 U、V、W ...
