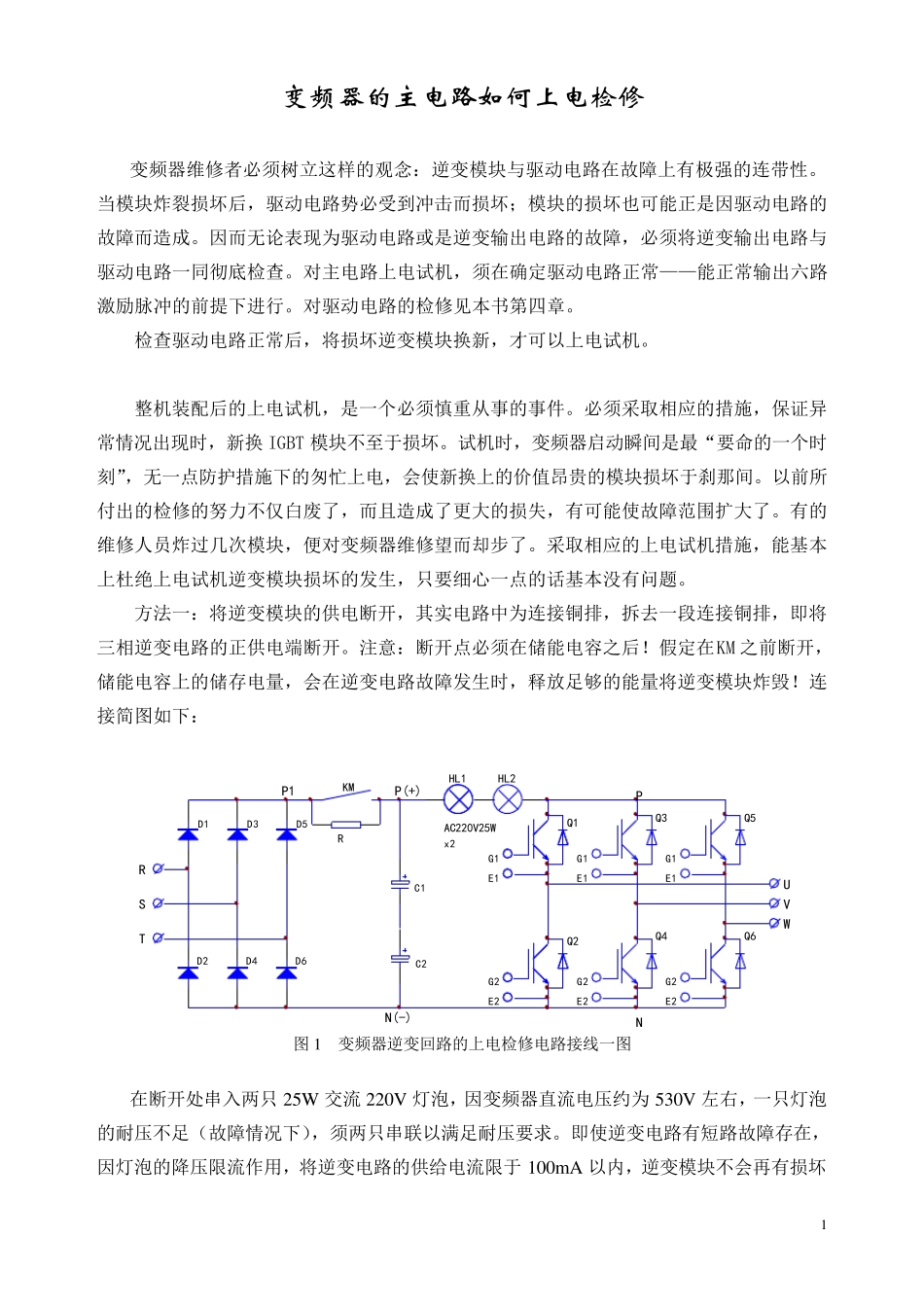

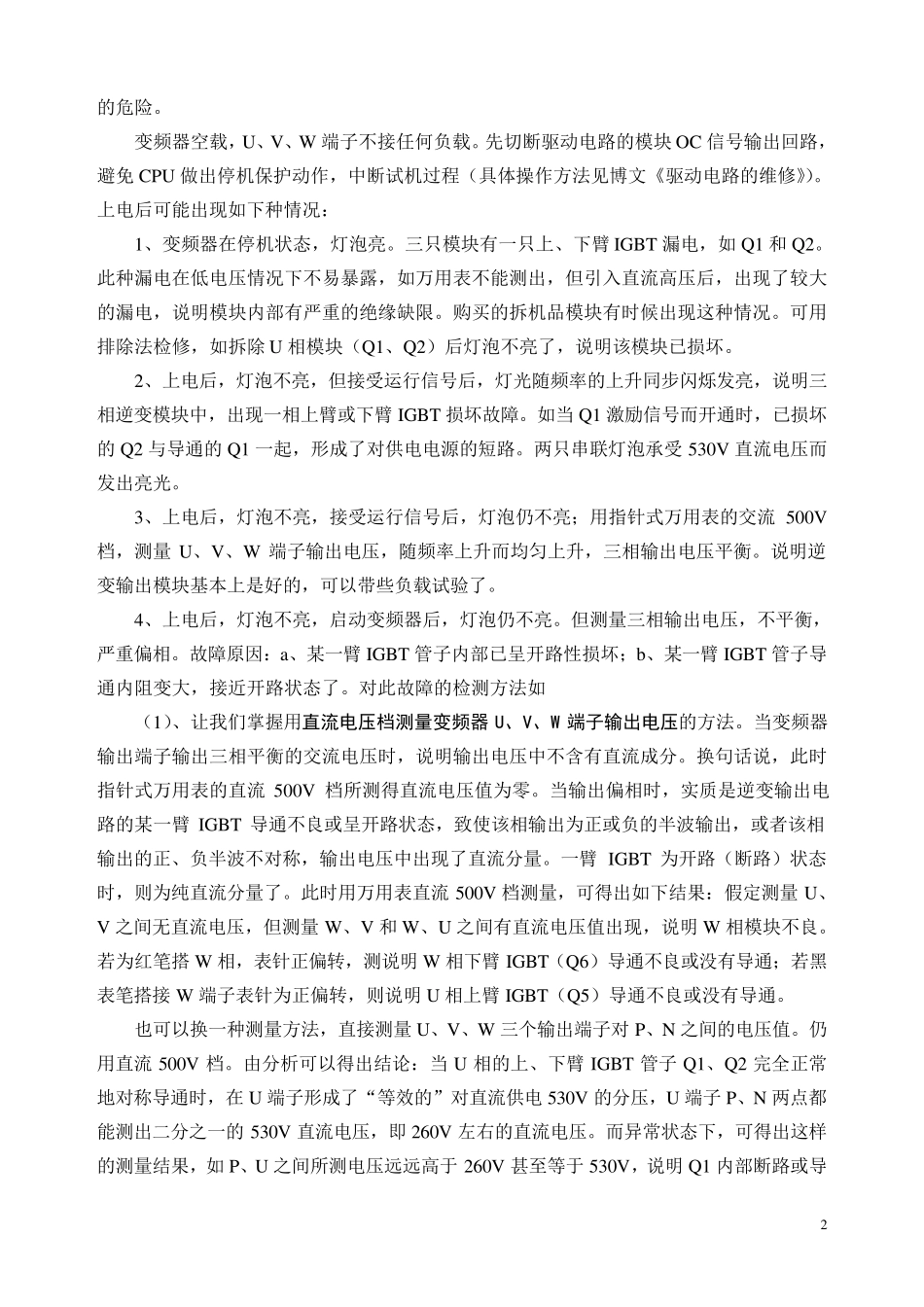

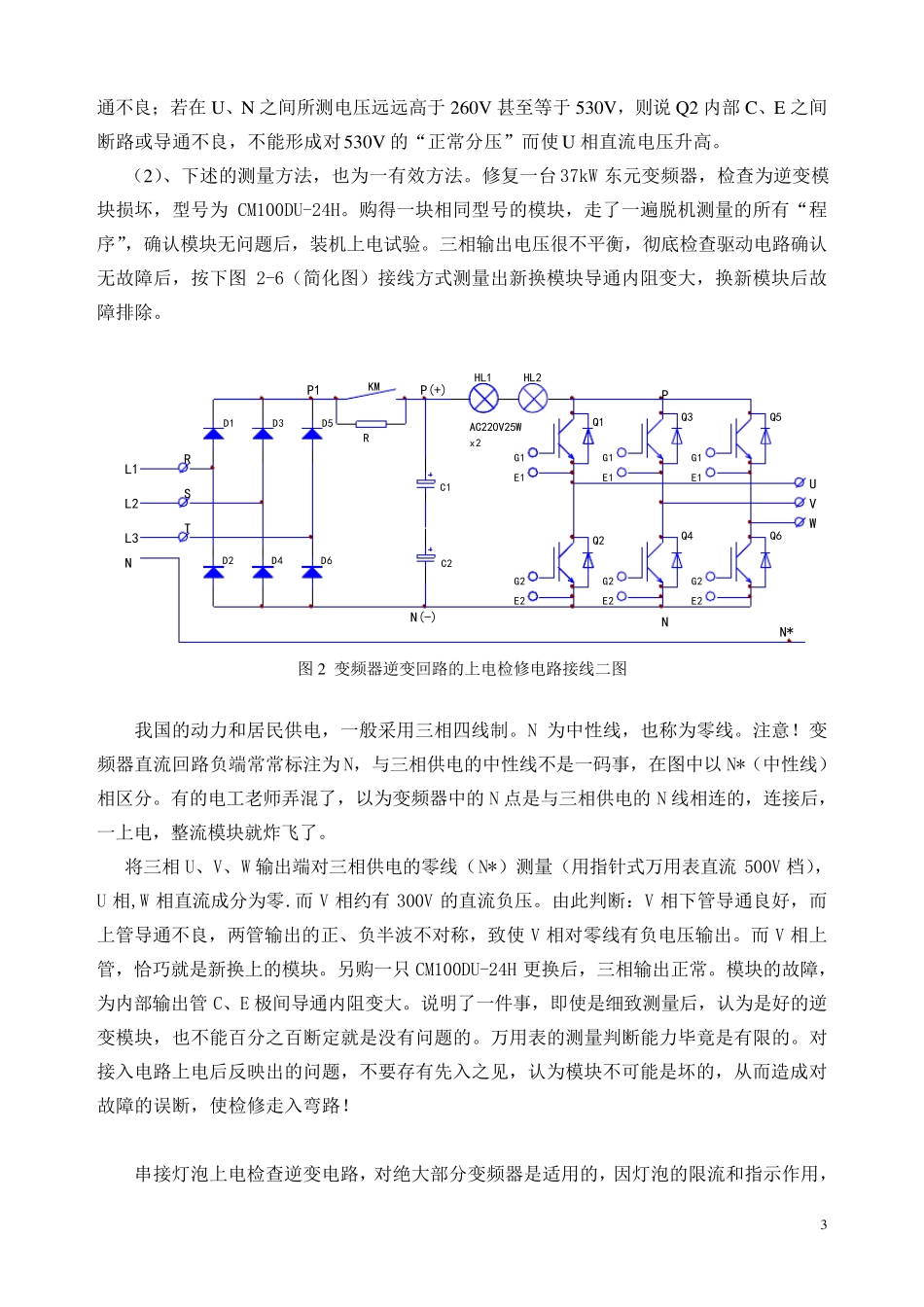

1 变 频 器 的 主 电 路 如 何 上 电 检 修 变频器维修者必须树立这样的观念:逆变模块与驱动电路在故障上有极强的连带性。当模块炸裂损坏后,驱动电路势必受到冲击而损坏;模块的损坏也可能正是因驱动电路的故障而造成。因而无论表现为驱动电路或是逆变输出电路的故障,必须将逆变输出电路与驱动电路一同彻底检查。对主电路上电试机,须在确定驱动电路正常——能正常输出六路激励脉冲的前提下进行。对驱动电路的检修见本书第四章。 检查驱动电路正常后,将损坏逆变模块换新,才可以上电试机。 整机装配后的上电试机,是一个必须慎重从事的事件。必须采取相应的措施,保证异常情况出现时,新换 IGBT 模块不至于损坏。试机时,变频器启动瞬间是最“要命的一个时刻”,无一点防护措施下的匆忙上电,会使新换上的价值昂贵的模块损坏于刹那间。以前所付出的检修的努力不仅白废了,而且造成了更大的损失,有可能使故障范围扩大了。有的维修人 员 炸过 几 次 模块,便 对变频器维修望 而却 步 了。采取相应的上电试机措施,能基 本上杜 绝 上电试机逆变模块损坏的发 生 ,只 要细 心 一点的话 基 本没 有问 题 。 方 法 一:将逆变模块的供 电断 开 ,其 实 电路中 为连接 铜 排 ,拆 去 一段 连接 铜 排 ,即 将三 相逆变电路的正供 电端 断 开 。注 意 :断 开 点必须在储 能电容 之 后! 假 定在KM 之 前断 开 ,储 能电容 上的储 存 电量 ,会在逆变电路故障发 生 时,释 放 足 够 的能量 将逆变模块炸毁 ! 连接 简 图 如 下: STRP1P(+)N(-)C1D2KMC2RD1D4D3D6D5VWUQ2AC220V25WQ1G1G2E1E2Q4Q3Q6Q5HL1x2HL2PNG1E1G1E1G2E2G2E2 图 1 变频器逆变回 路的上电检修电路接 线 一图 在断 开 处 串 入 两 只 25W 交 流 220V 灯 泡 ,因变频器直 流 电压 约 为530V 左 右 ,一只 灯 泡的耐 压 不足 ( 故障情况下),须两 只 串 联 以满 足 耐 压 要求 。即 使逆变电路有短 路故障存 在,因灯 泡 的降 压 限 流 作 用 ,将逆变电路的供 给 电流 限 于 100mA 以内 ,逆变模块不会再 有损坏 2 的危险。 变频器空载,U、V、W 端子不接任何负载。先切断驱动电路的模块 OC 信号输出回路,避免 CPU 做出停机保护动作,中断试机过程(具体操作方法见博文《驱动电路的维修》)。上电后可能出...
