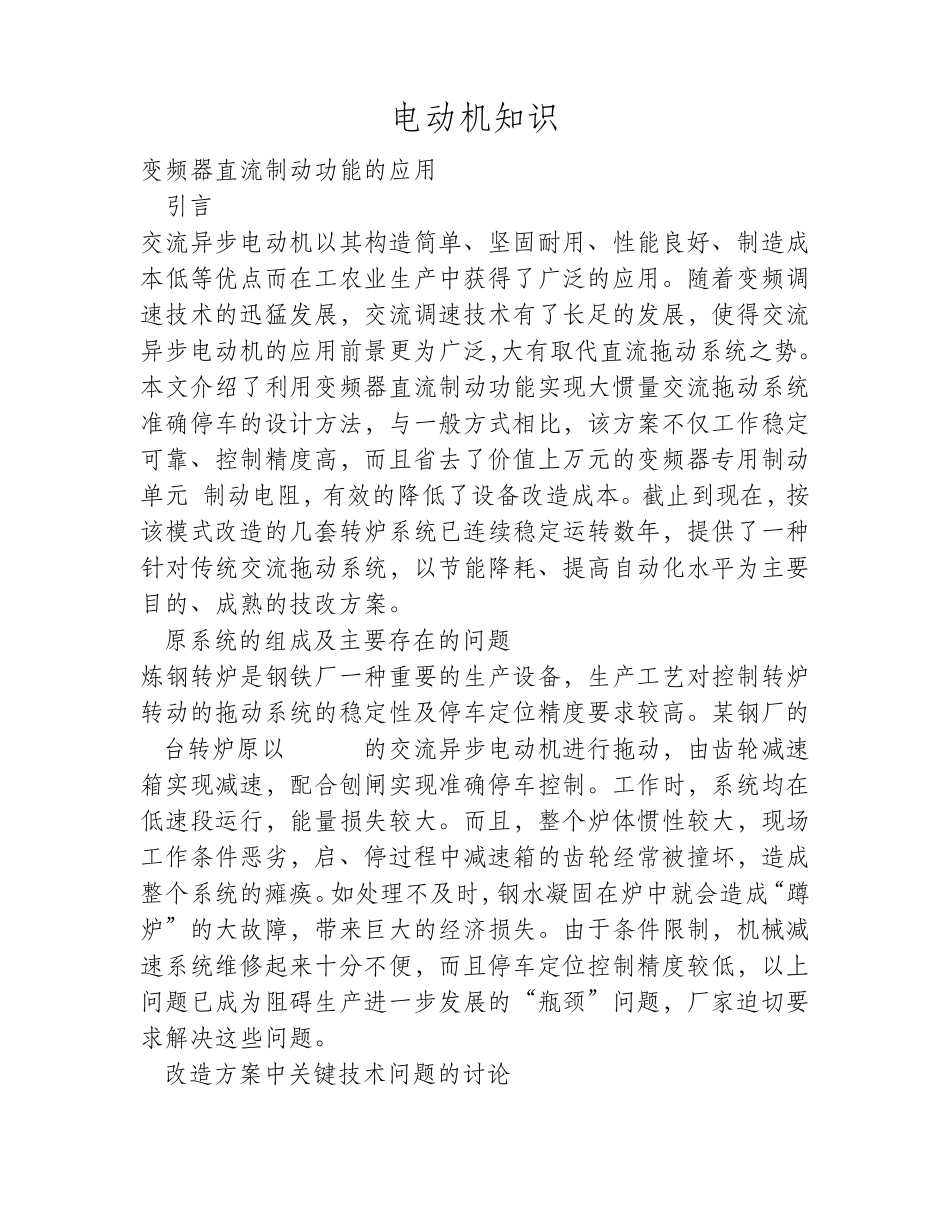

电动机知识 变频器直流制动功能的应用 1 引言 交流异步电动机以其构造简单、坚固耐用、性能良好、制造成本低等优点而在工农业生产中获得了广泛的应用。随着变频调速技术的迅猛发展，交流调速技术有了长足的发展，使得交流异步电动机的应用前景更为广泛，大有取代直流拖动系统之势。 本文介绍了利用变频器直流制动功能实现大惯量交流拖动系统准确停车的设计方法，与一般方式相比，该方案不仅工作稳定可靠、控制精度高，而且省去了价值上万元的变频器专用制动单元/制动电阻，有效的降低了设备改造成本。截止到现在，按该模式改造的几套转炉系统已连续稳定运转数年，提供了一种针对传统交流拖动系统，以节能降耗、提高自动化水平为主要目的、成熟的技改方案。 2 原系统的组成及主要存在的问题 炼钢转炉是钢铁厂一种重要的生产设备，生产工艺对控制转炉转动的拖动系统的稳定性及停车定位精度要求较高。某钢厂的1台转炉原以 30kW的交流异步电动机进行拖动，由齿轮减速箱实现减速，配合刨闸实现准确停车控制。工作时，系统均在低速段运行，能量损失较大。而且，整个炉体惯性较大，现场工作条件恶劣，启、停过程中减速箱的齿轮经常被撞坏，造成整个系统的瘫痪。如处理不及时，钢水凝固在炉中就会造成“蹲炉”的大故障，带来巨大的经济损失。由于条件限制，机械减速系统维修起来十分不便，而且停车定位控制精度较低，以上问题已成为阻碍生产进一步发展的“瓶颈”问题，厂家迫切要求解决这些问题。 3 改造方案中关键技术问题的讨论 针对上述系统中存在的主要问题，我们提出:利用变频器对原有交流拖动系统进行改造。由于系统一直处于低速运行，而电动机转速与消耗能量间具有立方关系（即当电动机的转速下降为额定转速的 n%时，电动机所消耗能量为原额定功率 PN的 PN＊（n%）3,如当转速下降到 80%的额定转速，则消耗功率仅为51.2%的额定功率）,所以利用变频器替代原有的机械调速系统后，不仅系统运行的稳定性大大提高了，而且在节能降耗上所取得的效益也将是十分显著的;同时摆脱了由机械减速系统所带来的大量维修工作。待解决的关键技术问题是如何保证并提高整个系统的停车定位精度。一般来说，通用变频器提供的制动方式主要有:能耗（直流）制动、再生制动（制动单元/制动电阻、整流回馈）等。几种方案适用范围、场合及使用的限制条件各有不同，使用的效果也各有优劣，根据实际情况选择经济有效的制动方法与制动功能是成功设计变频调速控制系...
