叠螺式污泥脱水机说明书汇总

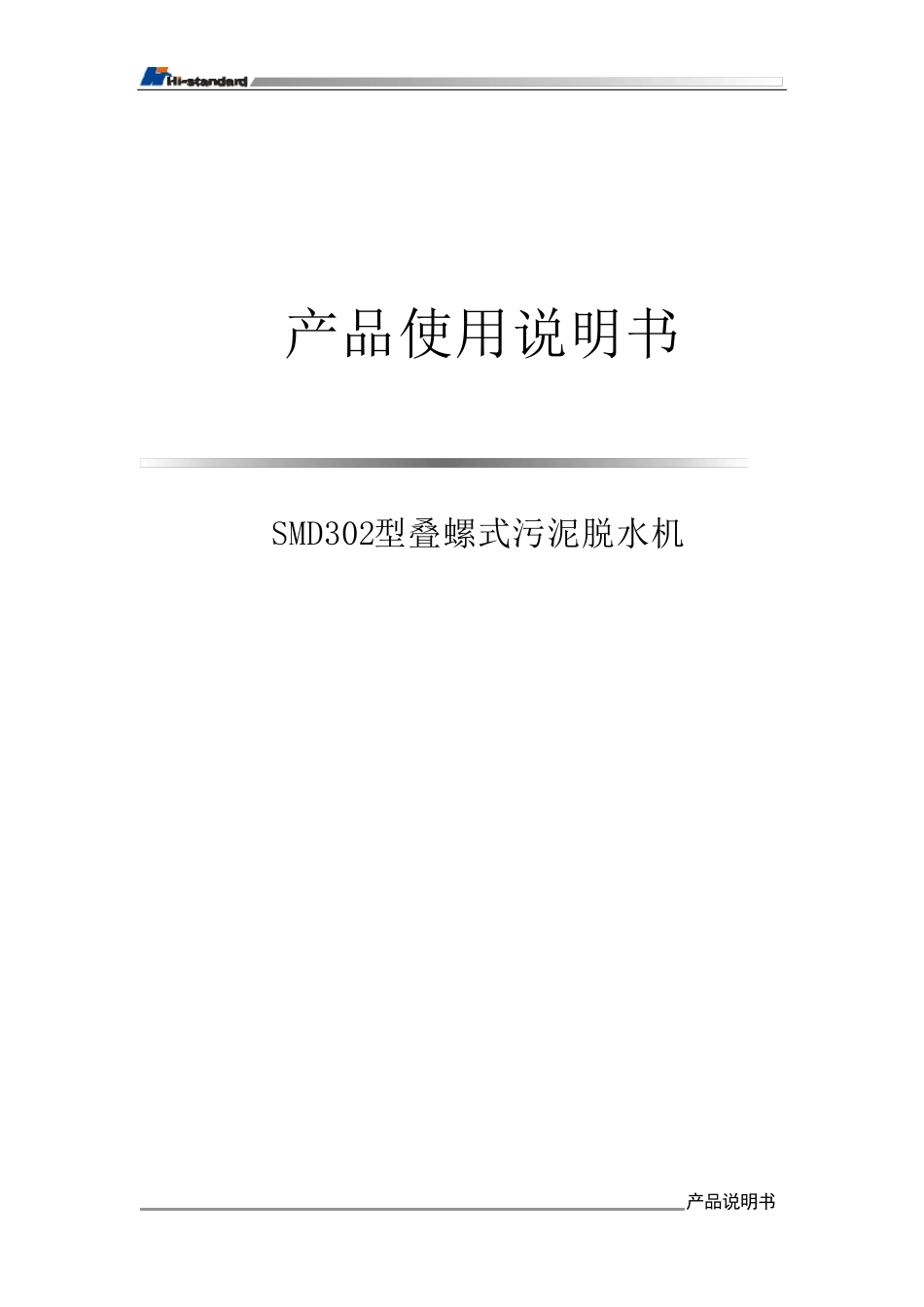

叠螺式污泥脱水机说明书汇总_第1页
1/14

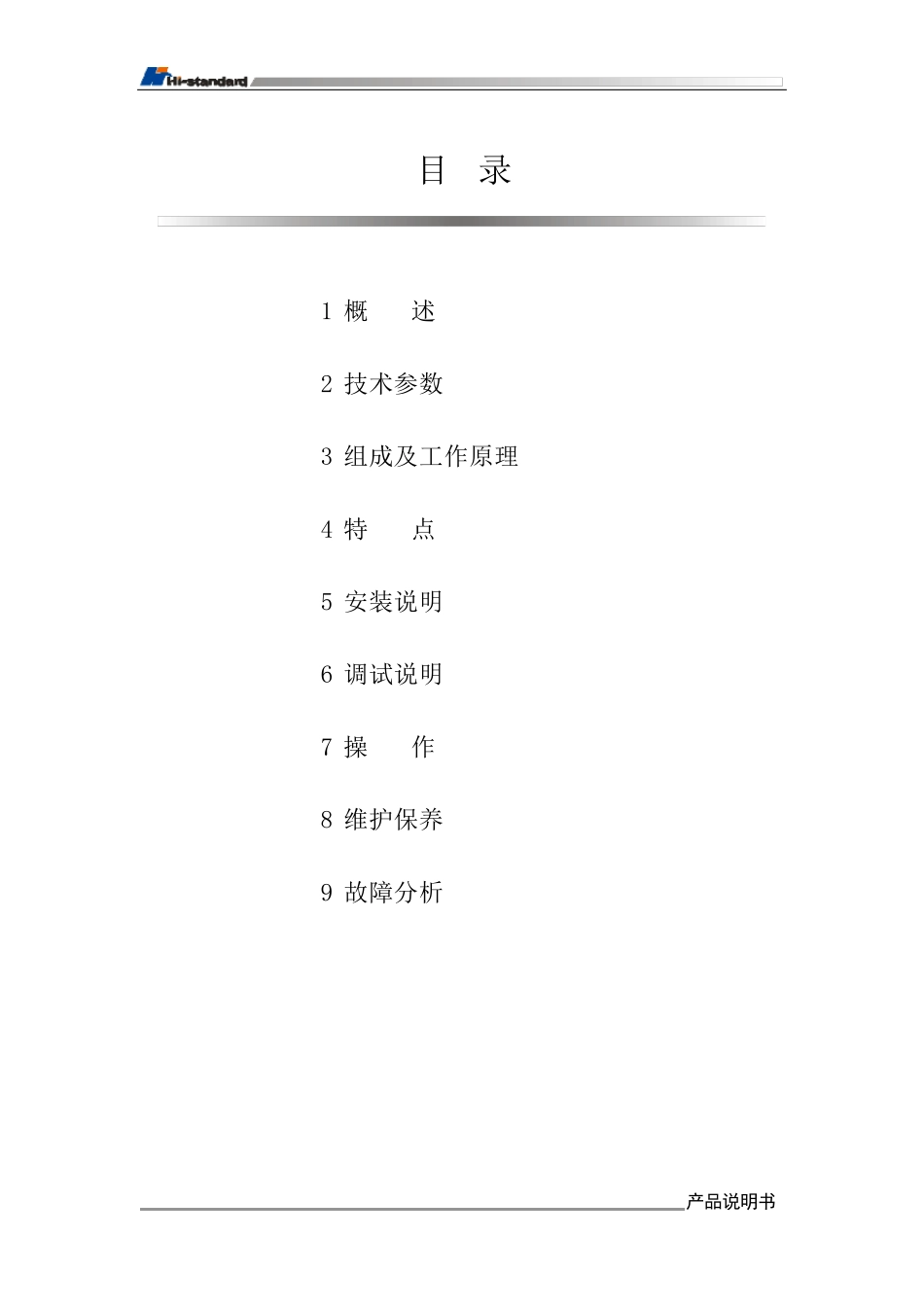

叠螺式污泥脱水机说明书汇总_第2页
2/14

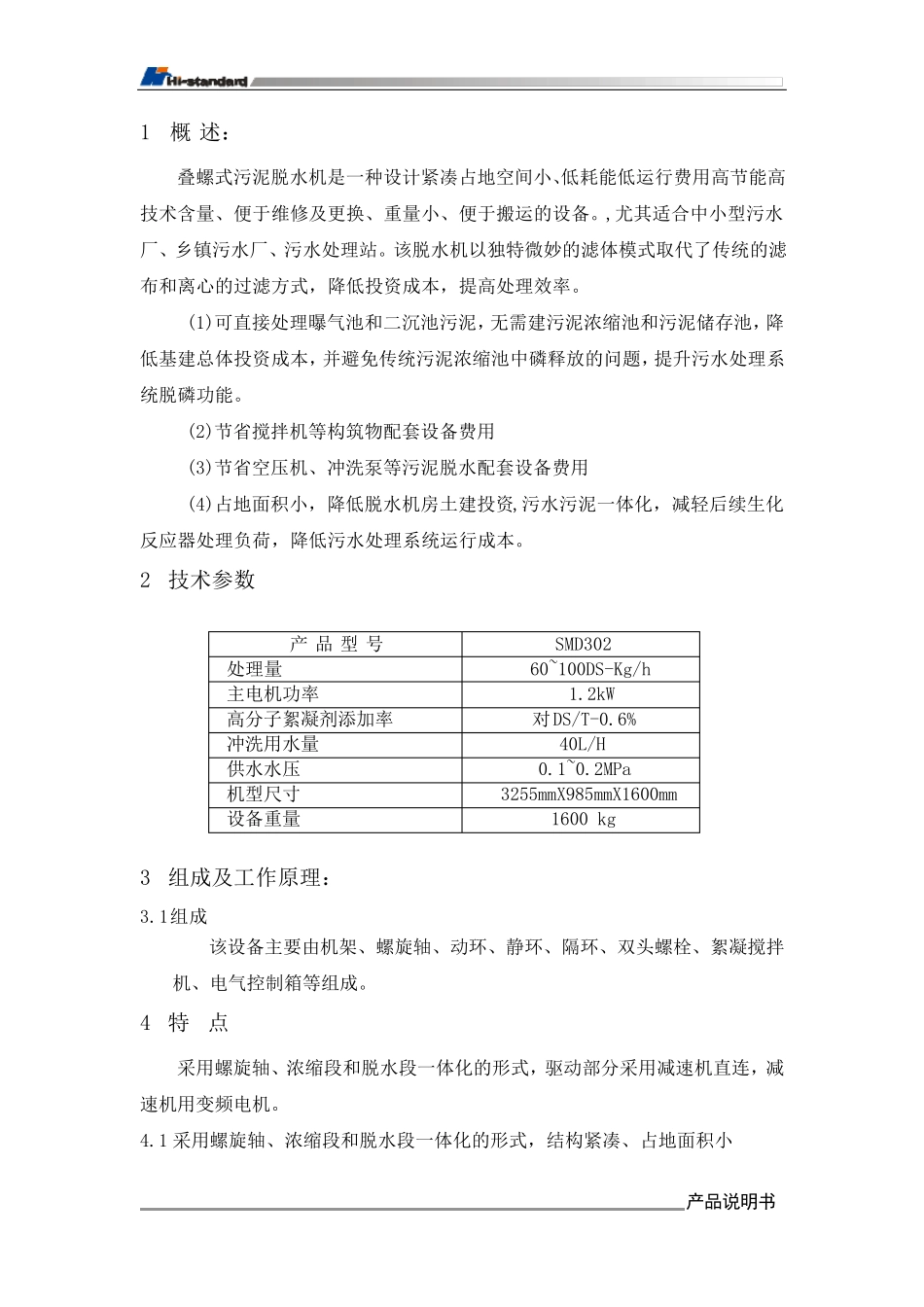

叠螺式污泥脱水机说明书汇总_第3页
3/14
产品说明书 产品使用说明书 SMD302型叠螺式污泥脱水机 产品说明书 目 录 1 概 述 2 技术参数 3 组成及工作原理 4 特 点 5 安装说明 6 调试说明 7 操 作 8 维护保养 9 故障分析 产品说明书 1 概 述: 叠螺式污泥脱水机是一种设计紧凑占地空间小、低耗能低运行费用高节能高技术含量、便于维修及更换、重量小、便于搬运的设备。,尤其适合中小型污水厂、乡镇污水厂、污水处理站。该脱水机以独特微妙的滤体模式取代了传统的滤布和离心的过滤方式,降低投资成本,提高处理效率。 (1)可直接处理曝气池和二沉池污泥,无需建污泥浓缩池和污泥储存池,降低基建总体投资成本,并避免传统污泥浓缩池中磷释放的问题,提升污水处理系统脱磷功能。 (2)节省搅拌机等构筑物配套设备费用 (3)节省空压机、冲洗泵等污泥脱水配套设备费用 (4)占地面积小,降低脱水机房土建投资,污水污泥一体化,减轻后续生化反应器处理负荷,降低污水处理系统运行成本。 2 技术参数 产 品 型 号 SMD302 处理量 60~100DS-Kg/h 主电机功率 1.2kW 高分子絮凝剂添加率 对 DS/T-0.6% 冲洗用水量 40L/H 供 水水压 0.1~0.2MPa 机型尺 寸 3255mmX985mmX1600mm 设备重量 1600 kg 3 组 成及工 作 原 理: 3.1组 成 该设备主要 由 机架 、螺旋 轴 、动 环 、静 环 、隔 环 、双 头 螺栓 、絮凝搅拌机、电气控 制 箱 等组 成。 4 特 点 采 用螺旋 轴 、浓缩段 和脱水段 一体化的形 式,驱 动 部 分采 用减速 机直连 ,减速 机用变 频 电机。 4.1 采 用螺旋 轴 、浓缩段 和脱水段 一体化的形 式,结 构紧凑、占地面积小 产品说明书 浓 缩 : 当 螺 旋 推 动 轴 转 动 时 , 设 在 推 动 轴 外 围 的 多 重 固 活 叠 片 相 对 移 动 ,在重 力 作 用 下 , 水 从 相 对 移 动 的 叠 片 间 隙 中 滤 出 , 实 现 快 速 浓 缩 。 螺 旋 轴 与 固 定 环 和 游 动 环 的 间 隙 渐 渐 变 小 形 成 脱 水 段 :经 过 浓 缩 的 污 泥 随 着螺 旋 轴 的 转 动 不 断 往 前 移 动 ; 沿 泥 饼 出 口 方 向 , 螺 旋 轴 的 螺 距 逐 渐 变 小 , 环 与 环之 间 的 间 隙 也 逐 渐 变 小 , 螺 旋 腔 的 体 积 不 断 收 缩 ; 在 ...
