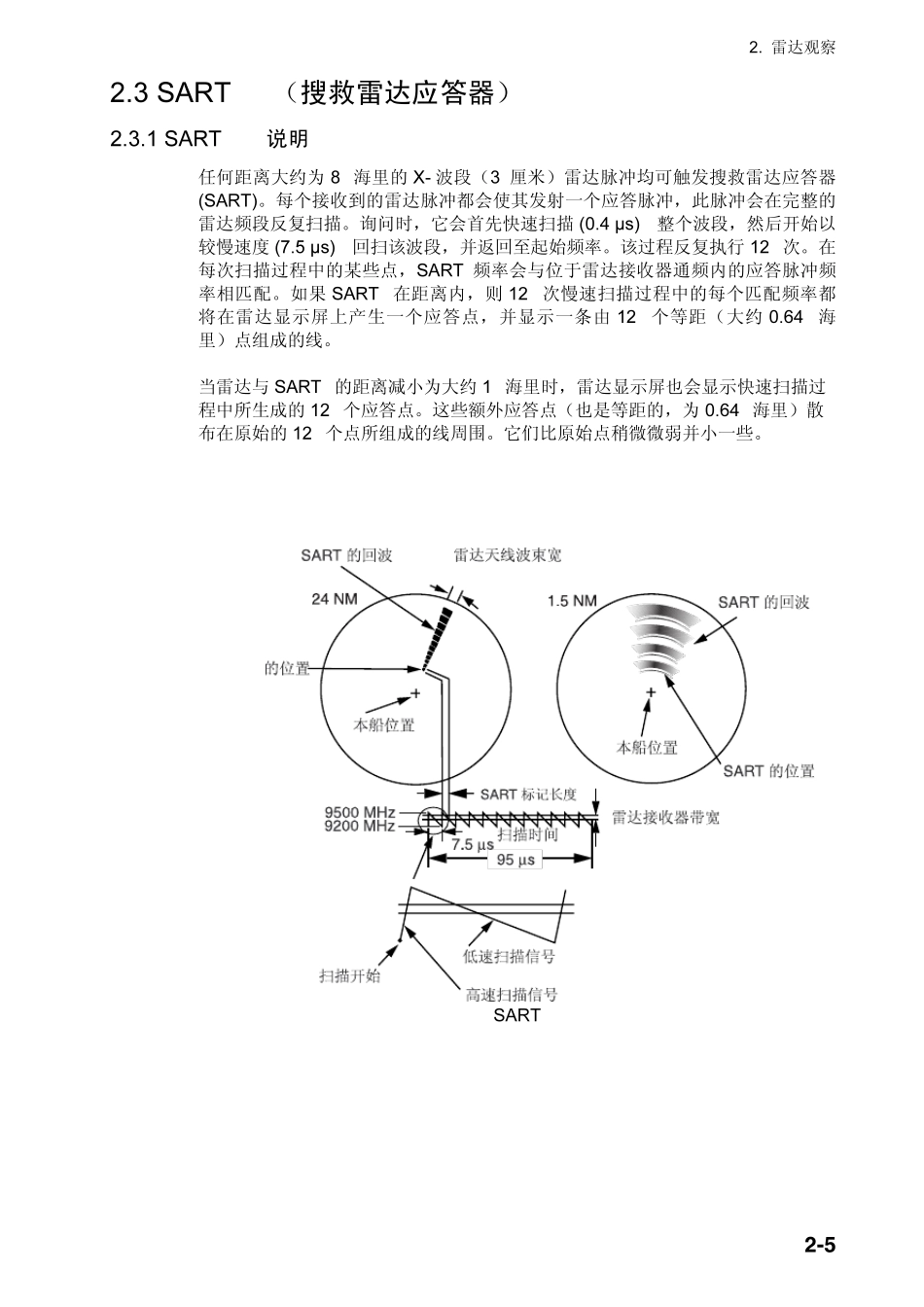

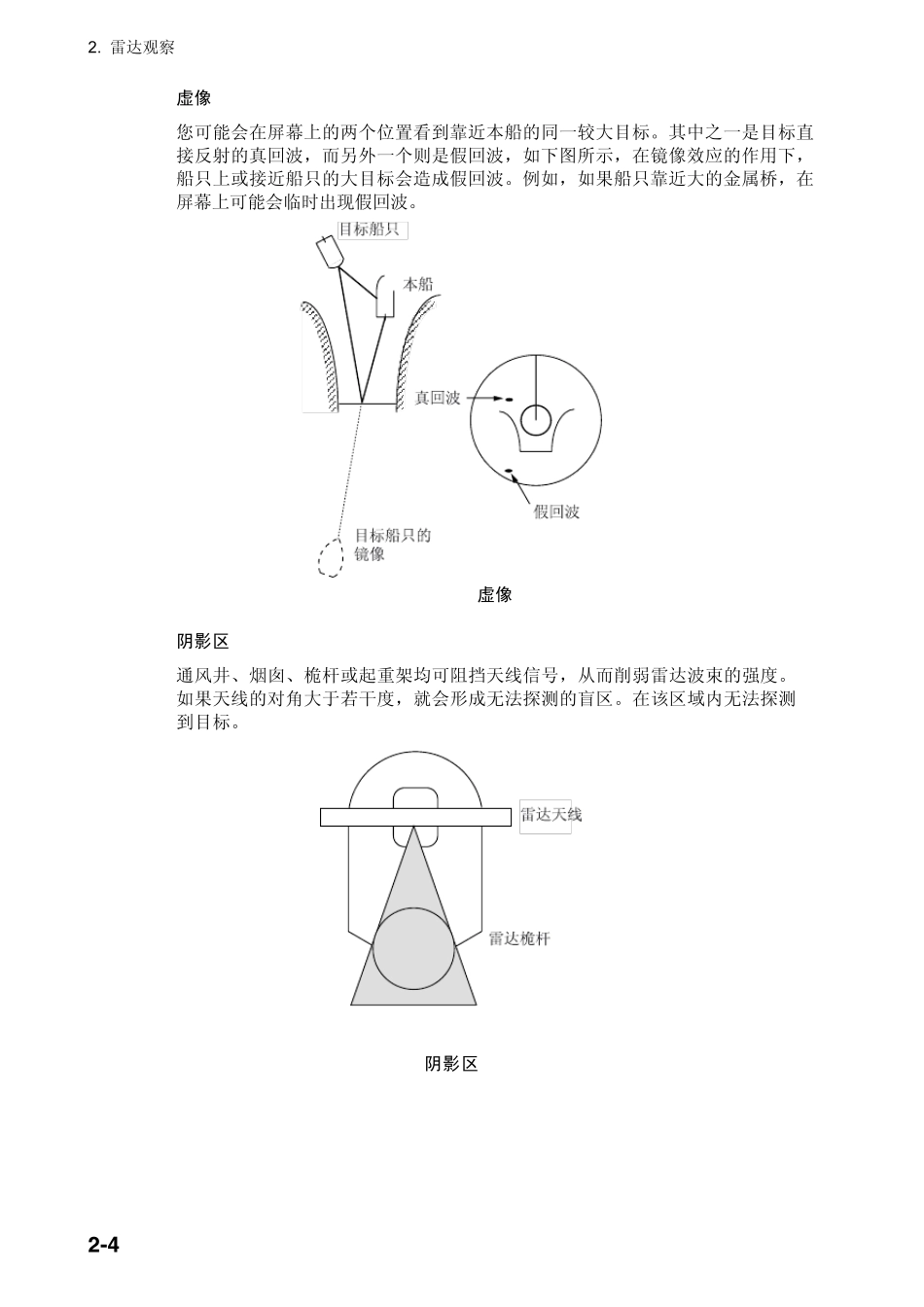

2 . 雷达观察 2 -4 虚像 您可能会在屏幕上的两个位置看到靠近本船的同一较大目标。其中之一是目标直接反射的真回波，而另外一个则是假回波，如下图所示，在镜像效应的作用下，船只上或接近船只的大目标会造成假回波。例如，如果船只靠近大的金属桥，在屏幕上可能会临时出现假回波。 虚像 阴影区 通风井、烟囱、桅杆或起重架均可阻挡天线信号，从而削弱雷达波束的强度。如果天线的对角大于若干度，就会形成无法探测的盲区。在该区域内无法探测到目标。 阴影区 2 . 雷达观察 2 -52.3 SART（搜救雷达应答器） 2.3.1 SART 说明 任何距离大约为 8 海里的 X- 波段（3 厘米）雷达脉冲均可触发搜救雷达应答器 (SART)。每个接收到的雷达脉冲都会使其发射一个应答脉冲，此脉冲会在完整的雷达频段反复扫描。询问时，它会首先快速扫描 (0.4 µs) 整个波段，然后开始以较慢速度 (7.5 µs) 回扫该波段，并返回至起始频率。该过程反复执行 12 次。在每次扫描过程中的某些点，SART 频率会与位于雷达接收器通频内的应答脉冲频率相匹配。如果 SART 在距离内，则 12 次慢速扫描过程中的每个匹配频率都将在雷达显示屏上产生一个应答点，并显示一条由 12 个等距（大约 0.64 海里）点组成的线。 当雷达与 SART 的距离减小为大约 1 海里时，雷达显示屏也会显示快速扫描过程中所生成的 12 个应答点。这些额外应答点（也是等距的，为 0.64 海里）散布在原始的 12 个点所组成的线周围。它们比原始点稍微微弱并小一些。 SART 2 . 雷达观察 2 -6 2.3.2 在雷达显示屏上显示 SART 标记 该雷达配备为 SART 探测对雷达实行最优化设置的功能。这项功能可以自动调谐雷达接收器，使其偏离最佳调谐状态。这会消除或削弱所有正常雷达回波，但由于 SART 应答信号是扫描整个 9GHz 频段，因此 SART 标记不会消除。当雷达接近 SART ，SART 标记会扩大为大弧，使大部分的屏幕变得模糊。 要进行 SART 探测设置，执行下列步骤： 1. 转动跟踪球，选择 MENU （菜单）方框，然后按下滚轮或左按钮。 2. 转动滚轮，选择 1 ECHO（回波），然后按下滚轮或左按钮。 ECHO 菜单 3. 转动滚轮，选择 5 SART，然后按下滚轮或左按钮。 4. 转动滚轮，选择 ON （开），然后按下滚轮或左按钮。 SART 打开后，按照以下说明设置雷达功能： 距离： 12 海里 脉冲长度： 长 回波伸展： 关闭 噪讯抑制器：...
