古野雷达说明书5.1

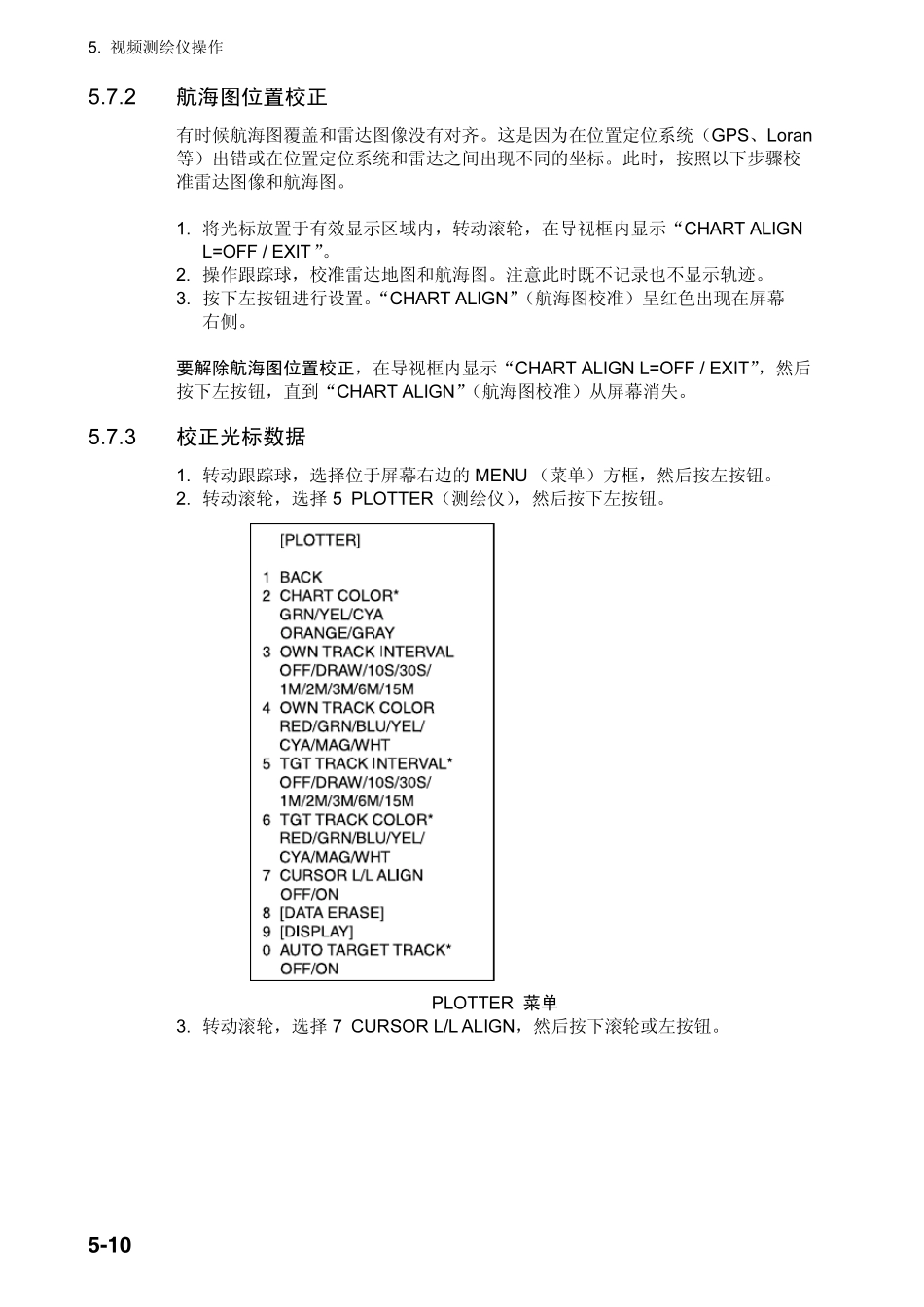

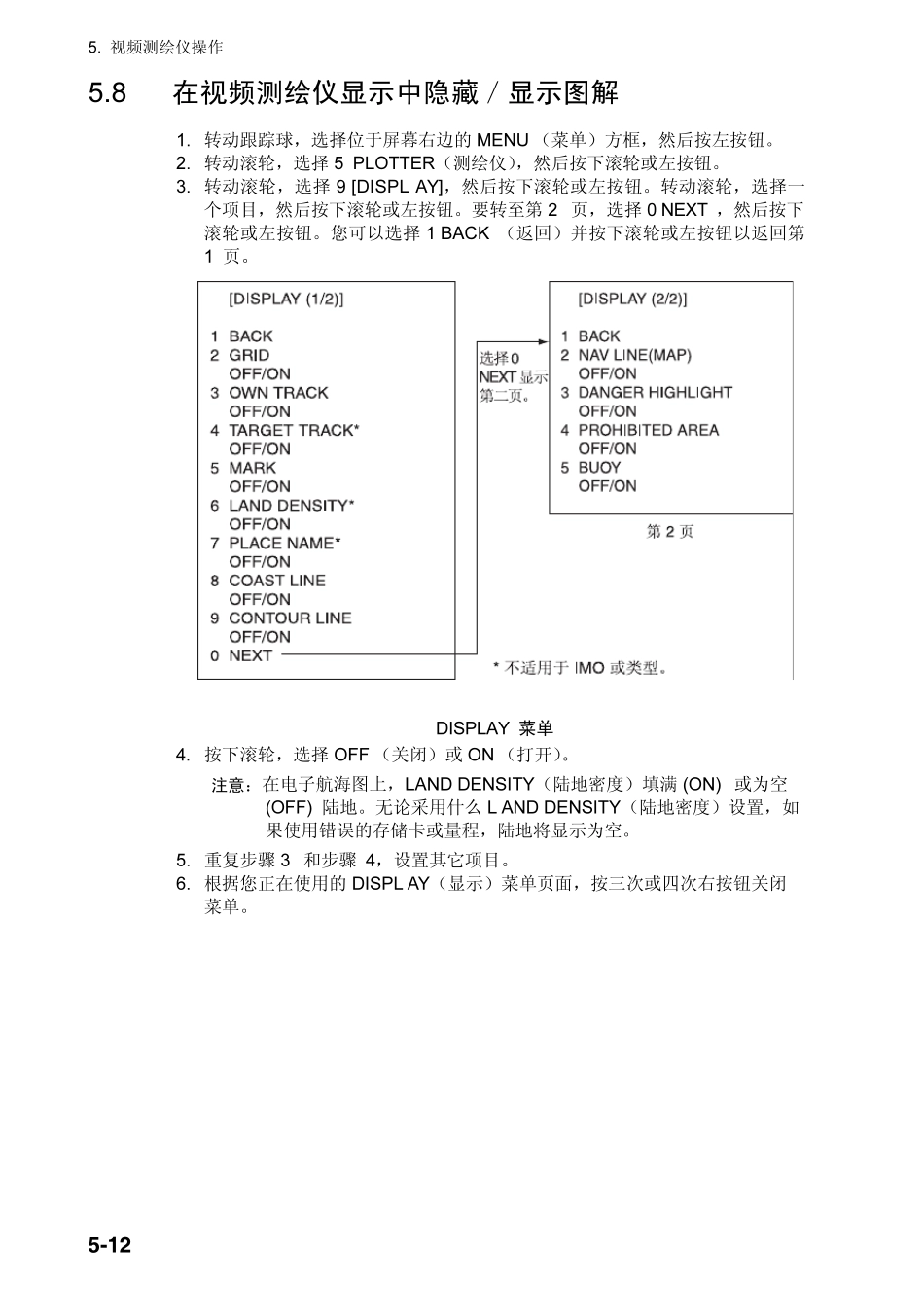

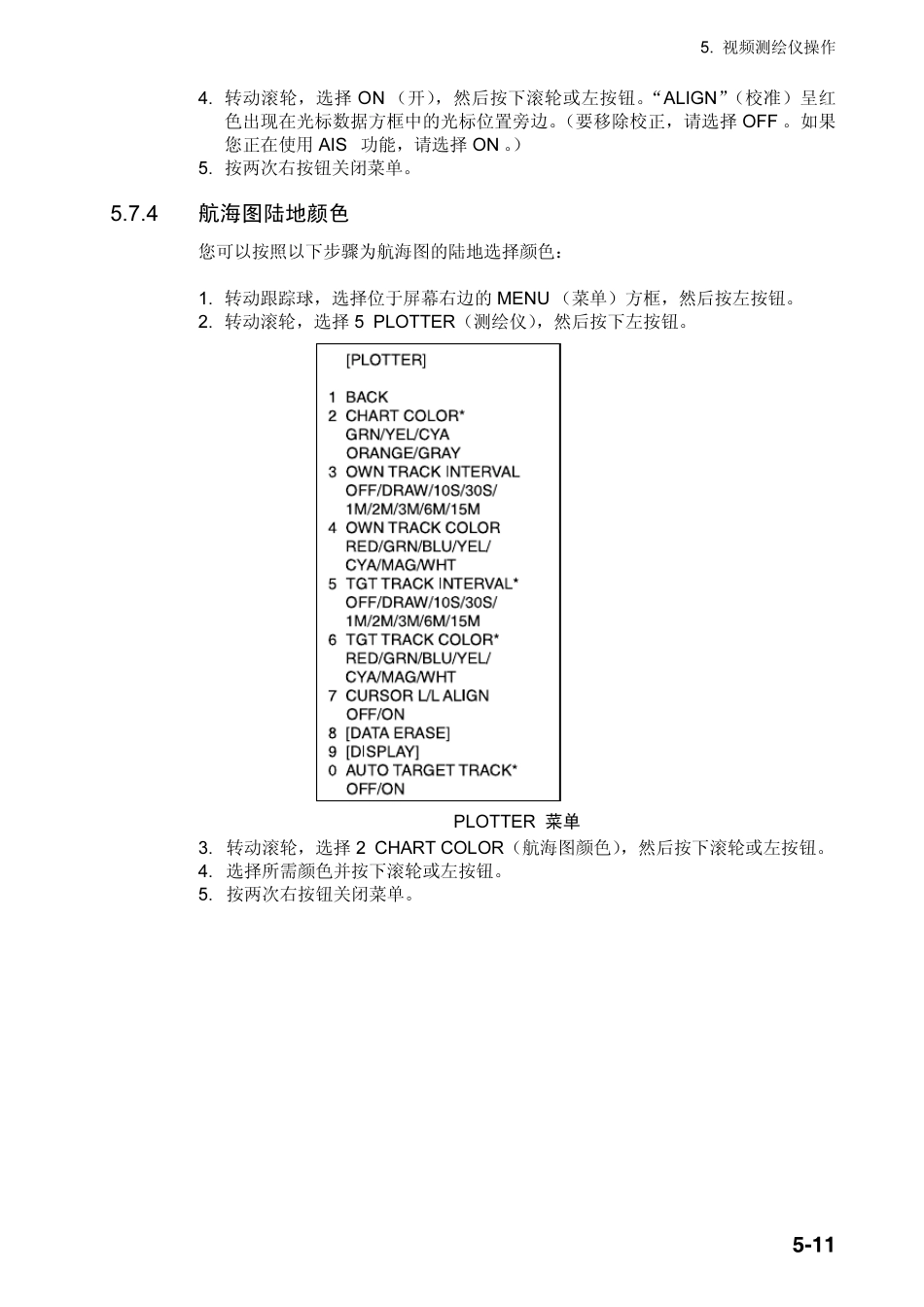

5. 视频测绘仪操作 5 -1 05.7.2 航海图位置校正 有时候航海图覆盖和雷达图像没有对齐。这是因为在位置定位系统（GPS、Loran 等）出错或在位置定位系统和雷达之间出现不同的坐标。此时，按照以下步骤校准雷达图像和航海图。 1. 将光标放置于有效显示区域内，转动滚轮，在导视框内显示“CHART ALIGN L=OFF / EXIT”。 2. 操作跟踪球，校准雷达地图和航海图。注意此时既不记录也不显示轨迹。 3. 按下左按钮进行设置。“CHART ALIGN”（航海图校准）呈红色出现在屏幕 右侧。 要解除航海图位置校正，在导视框内显示“CHART ALIGN L=OFF / EXIT”，然后按下左按钮，直到“CHART ALIGN”（航海图校准）从屏幕消失。 5.7.3 校正光标数据 1. 转动跟踪球，选择位于屏幕右边的 MENU （菜单）方框，然后按左按钮。 2. 转动滚轮，选择 5 PLOTTER（测绘仪），然后按下左按钮。 PLOTTER 菜单 3. 转动滚轮，选择 7 CURSOR L/L ALIGN，然后按下滚轮或左按钮。 5. 视频测绘仪操作 5 -1 14. 转动滚轮，选择 ON （开），然后按下滚轮或左按钮。“ALIGN”（校准）呈红色出现在光标数据方框中的光标位置旁边。（要移除校正，请选择 OFF 。如果您正在使用 AIS 功能，请选择 ON 。） 5. 按两次右按钮关闭菜单。 5.7.4 航海图陆地颜色 您可以按照以下步骤为航海图的陆地选择颜色： 1. 转动跟踪球，选择位于屏幕右边的 MENU （菜单）方框，然后按左按钮。 2. 转动滚轮，选择 5 PLOTTER（测绘仪），然后按下左按钮。 PLOTTER 菜单 3. 转动滚轮，选择 2 CHART COLOR（航海图颜色），然后按下滚轮或左按钮。 4. 选择所需颜色并按下滚轮或左按钮。 5. 按两次右按钮关闭菜单。 5. 视频测绘仪操作 5 -125.8 在视频测绘仪显示中隐藏／显示图解 1. 转动跟踪球，选择位于屏幕右边的 MENU （菜单）方框，然后按左按钮。 2. 转动滚轮，选择 5 PLOTTER（测绘仪），然后按下滚轮或左按钮。 3. 转动滚轮，选择 9 [DISPL AY]，然后按下滚轮或左按钮。转动滚轮，选择一个项目，然后按下滚轮或左按钮。要转至第 2 页，选择 0 NEXT ，然后按下滚轮或左按钮。您可以选择 1 BACK （返回）并按下滚轮或左按钮以返回第 1 页。 DISPLAY 菜单 4. 按下滚轮，选择 OFF （关闭）或 ON （打开）。 注意：在电子航海图上，LAND DENSITY（陆地密度）填满 (ON) 或为空 (OFF) 陆...
