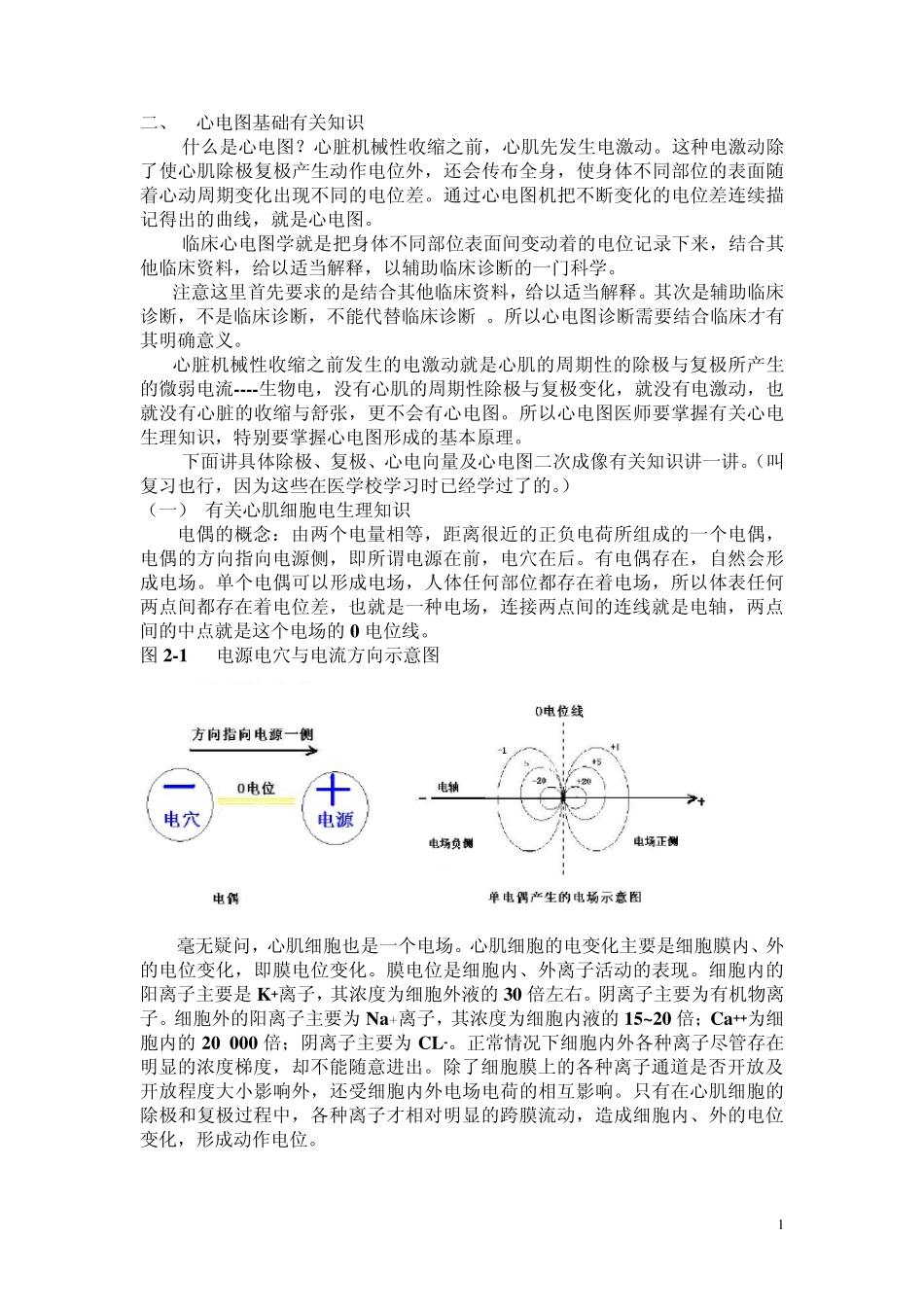

1 二、 心电图基础有关知识 什么是心电图？心脏机械性收缩之前，心肌先发生电激动。这种电激动除了使心肌除极复极产生动作电位外，还会传布全身，使身体不同部位的表面随着心动周期变化出现不同的电位差。通过心电图机把不断变化的电位差连续描记得出的曲线，就是心电图。 临床心电图学就是把身体不同部位表面间变动着的电位记录下来，结合其他临床资料，给以适当解释，以辅助临床诊断的一门科学。 注意这里首先要求的是结合其他临床资料，给以适当解释。其次是辅助临床诊断，不是临床诊断，不能代替临床诊断 。所以心电图诊断需要结合临床才有其明确意义。 心脏机械性收缩之前发生的电激动就是心肌的周期性的除极与复极所产生的微弱电流----生物电，没有心肌的周期性除极与复极变化，就没有电激动，也就没有心脏的收缩与舒张，更不会有心电图。所以心电图医师要掌握有关心电生理知识，特别要掌握心电图形成的基本原理。 下面讲具体除极、复极、心电向量及心电图二次成像有关知识讲一讲。（叫复习也行，因为这些在医学校学习时已经学过了的。） （一） 有关心肌细胞电生理知识 电偶的概念：由两个电量相等，距离很近的正负电荷所组成的一个电偶，电偶的方向指向电源侧，即所谓电源在前，电穴在后。有电偶存在，自然会形成电场。单个电偶可以形成电场，人体任何部位都存在着电场，所以体表任何两点间都存在着电位差，也就是一种电场，连接两点间的连线就是电轴，两点间的中点就是这个电场的 0 电位线。 图 2-1 电源电穴与电流方向示意图 毫无疑问，心肌细胞也是一个电场。心肌细胞的电变化主要是细胞膜内、外的电位变化，即膜电位变化。膜电位是细胞内、外离子活动的表现。细胞内的阳离子主要是 K+离子，其浓度为细胞外液的 30 倍左右。阴离子主要为有机物离子。细胞外的阳离子主要为 Na＋离子，其浓度为细胞内液的 15~20 倍；Ca++为细胞内的 20 000 倍；阴离子主要为 CL-。正常情况下细胞内外各种离子尽管存在明显的浓度梯度，却不能随意进出。除了细胞膜上的各种离子通道是否开放及开放程度大小影响外，还受细胞内外电场电荷的相互影响。只有在心肌细胞的除极和复极过程中，各种离子才相对明显的跨膜流动，造成细胞内、外的电位变化，形成动作电位。 2 1 静息电位 心肌细胞在静息状态下，由于细胞膜对钠离子的通透性是受条件限制的，而对钾离子的通透性大，加上细胞内钾离子浓度比细胞外显著大（高约 30 倍），...
